Der Impulsgleichrichtertransformator kann durch Mehrphasengleichrichtung den Welligkeitsfaktor auf der Gleichstromseite der Gleichrichtereinheit und die Oberschwingungen auf der Wechselstromseite reduzieren. Durch die künstliche Phasenverschiebung in der Gleichrichtereinheit können die Hauptoberwellen in den 23. und 25. Wellen sowie höheren liegen, anstatt wie zuvor in den 5. und 7. Wellen. Dieses Design verbessert erheblich die Auswirkungen der Oberschwingungen auf der Sekundärseite auf die Netzseite.

Die Phasenverschiebung auf der Netzseitenwicklung ist ein gängiges Design in Gleichrichtertransformatoren. Im Allgemeinen verfügt ein 12-Puls-Gleichrichtertransformator über Niederspannungswicklungen in axialer Split-Struktur. Die 24-Puls-Gleichrichtung kann durch gleichzeitige Verwendung von zwei 12-Puls-Gleichrichtertransformatoren erreicht werden. Allerdings benötigen zwei 12-Puls-Gleichrichtertransformatoren mehr Platz und verursachen höhere Kosten.

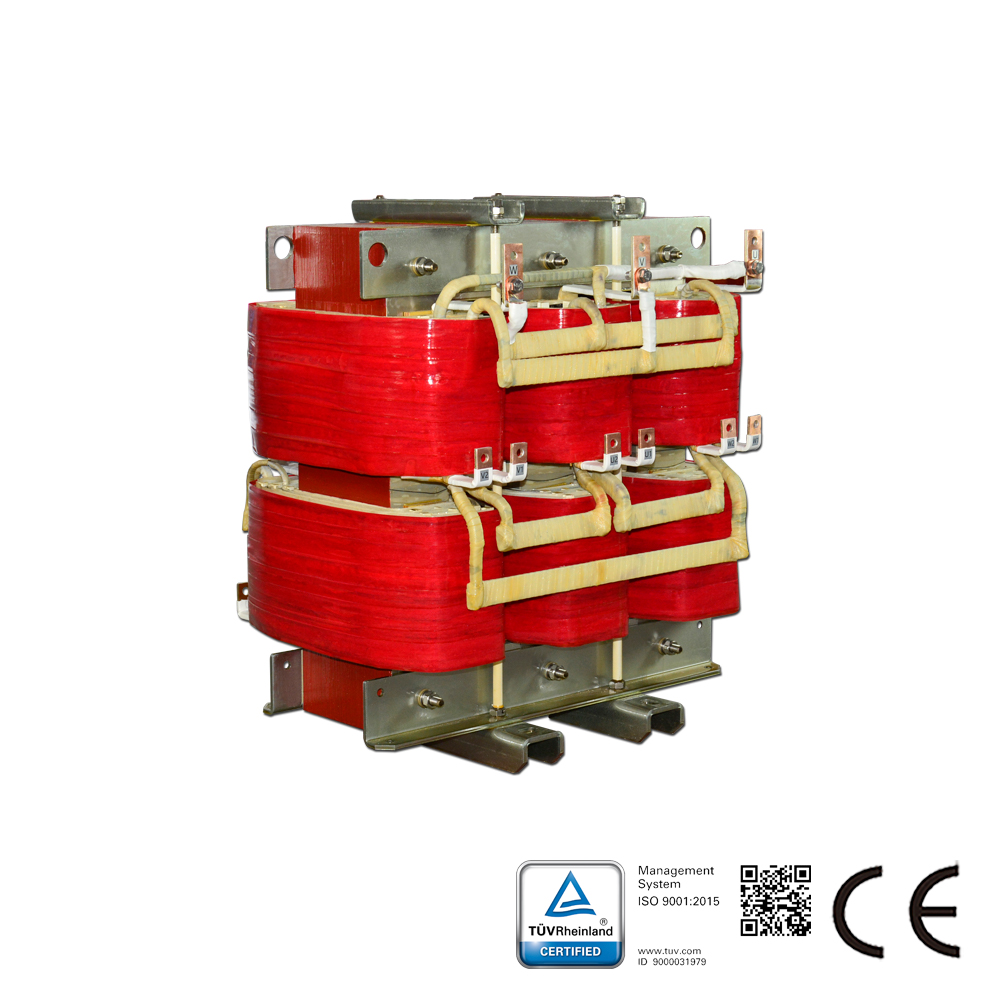

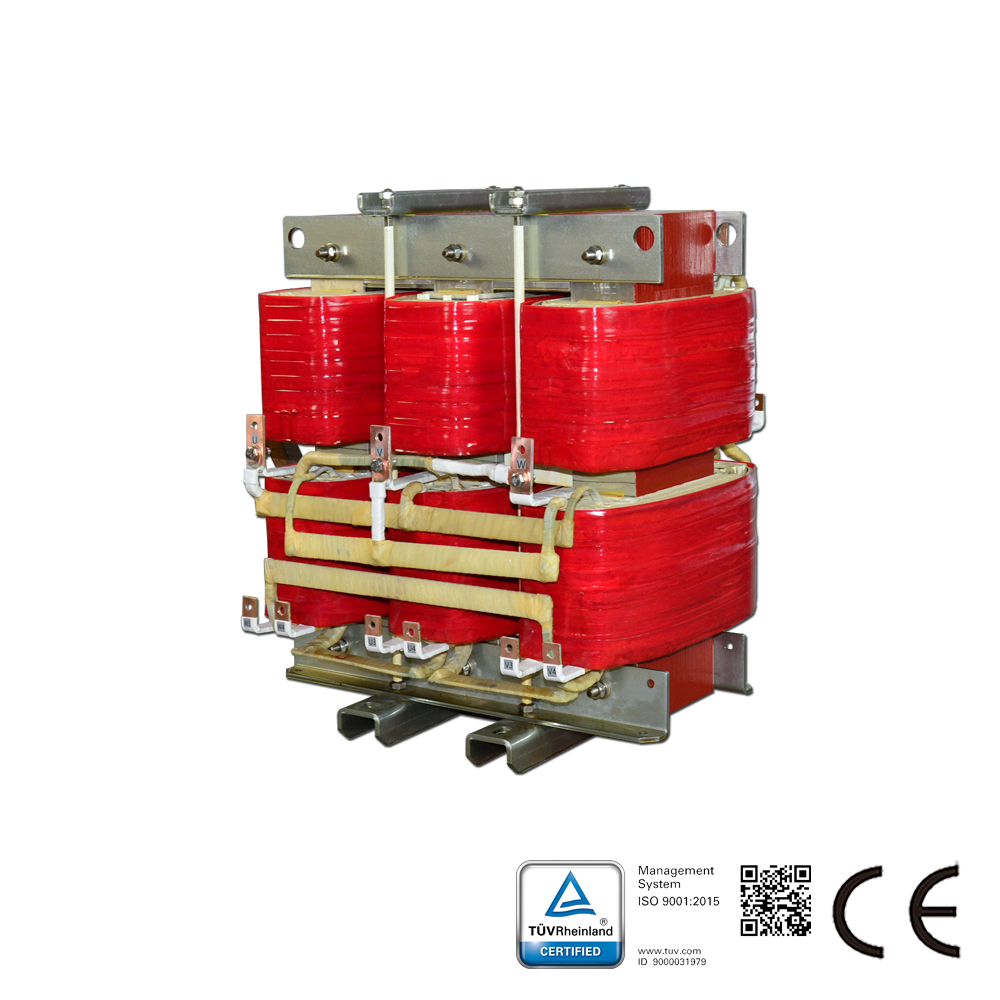

Der von unserem Unternehmen entwickelte und produzierte 24-Puls-Gleichrichtertransformator besteht aus zwei parallel geschalteten Sätzen von 12-Puls-Autotransformationsgleichrichterwicklungen und einem Eisenkern. Er kann vier Gruppen von Dreiphasen-Leiterspannungen bilden, deren Leiterspannungsphasen nacheinander um 15° versetzt sind. Die vier Gruppen von Gleichrichterbrückenschaltungen sind über Zwischenkreisreaktoren parallel geschaltet, um eine 24-Puls-Gleichspannung auszugeben.

Dieses Design spart 82,7 % der Leistung des Autotransformators in dieser Schaltung. Dadurch kann das Gleichrichtervolumen erheblich reduziert werden. Seine Vorteile sind besonders signifikant bei Hochleistungsgleichrichtungsanforderungen.

Anwendung:

Galvanisierungsstromversorgung
