Stromversorgung für Luft- und Raumfahrt sowie Militär

Das 400-Hz-Mittelfrequenz-Stromversorgungssystem hat sich allmählich zu einem wichtigen Standard in der Luftfahrtstromversorgung entwickelt, und der 400-Hz-Transformator ist ein zentrales Kernbauteil zur Spannungswandlung und elektrischen Isolierung innerhalb dieses Systems. Durch die Erhöhung der Betriebsfrequenz können 400-Hz-Transformatoren die Gerätegröße und das Gewicht erheblich reduzieren und gleichzeitig die Leistungsdichte verbessern, wodurch die strengen Anforderungen moderner Luftfahrt- und Militärausrüstung an Stromversorgungssysteme erfüllt werden.
Lösungsübersicht Technische Herausforderungen Technische Prinzipien Technische Vorteile Anwendungsbereiche Entwicklungstrends Fazit Verwandte Produkte

Entwicklung von Luftfahrt-Energiesystemen und die Bedeutung von 400-Hz-Transformatoren

Mit der kontinuierlichen Aufrüstung von Luftfahrtausrüstung und militärischen elektronischen Systemen müssen bordseitige Stromversorgungssysteme gleichzeitig mehrere kritische Anforderungen erfüllen, darunter **hohe Leistungsdichte, hohe Zuverlässigkeit und Anpassungsfähigkeit an extreme Umgebungen**.
Viele kritische Geräte moderner Luftfahrzeuge, wie bordseitiges Radar, Kommunikationssysteme und Navigationssysteme, sind auf eine stabile und zuverlässige Stromversorgung angewiesen.

In traditionellen Stromversorgungssystemen führen 50-Hz- oder 60-Hz-Netzfrequenzquellen aufgrund ihrer niedrigen Frequenz zu Transformatoren mit relativ großem Volumen und hohem Gewicht, was der Miniaturisierung und Leichtbauweise von Luftfahrtausrüstung abträglich ist.
Folglich haben sich **400-Hz-Mittelfrequenz-Stromversorgungssysteme** allmählich zu einem wichtigen Standard für Luftfahrt-Stromversorgungssysteme entwickelt, wobei 400-Hz-Transformatoren als kritische Kernkomponenten für die Spannungswandlung und elektrische Isolierung innerhalb dieser Systeme dienen.

Durch die Erhöhung der Betriebsfrequenz können 400-Hz-Transformatoren

Produkt- oder Lösungsanfrage
Zentrale technische Herausforderungen von Flugzeug-Stromversorgungssystemen
Moderne Luftfahrt- und Militärausrüstung steht bei der Entwicklung von Stromversorgungssystemen vor mehreren wichtigen Herausforderungen.
  • 1

    Anpassungsfähigkeit an extreme Umgebungen

    Luftfahrt- und Militärausrüstung muss in Umgebungen mit hohen Temperaturen, niedrigen Temperaturen, großen Höhen, starken Vibrationen und Salznebel stabil betrieben werden können. Daher muss das Antriebssystem eine hohe Zuverlässigkeit und Fehlertoleranz aufweisen, um die reibungslose Durchführung kritischer Missionen zu gewährleisten.
  • 2

    Hohe Leistungsdichte und Druck des Wärmemanagements

    Mit der Anwendung neuer Leistungshalbleiter wie Siliziumkarbid (SiC) steigt die Leistungsdichte von Stromversorgungssystemen kontinuierlich an, was jedoch auch höhere Anforderungen an das Wärmemanagement stellt. Die Aufrechterhaltung einer guten Wärmeableitung in begrenzten Räumen ist zu einem entscheidenden Problem bei der Auslegung von Luftfahrt-Stromversorgungssystemen geworden.
  • 3

    Anforderungen an dynamisches Verhalten und Stromqualität

    Bordradare, elektromagnetische Startvorrichtungen und andere gepulste Lasten verbrauchen während des Betriebs augenblicklich große Energiemengen. Dies erfordert, dass das Stromversorgungssystem über eine extrem schnelle dynamische Reaktionsfähigkeit verfügt, um zu verhindern, dass Spannungsschwankungen die Navigations-, Kommunikations- und Steuerungssysteme stören.
  • 4

    Größen- und Gewichtsbeschränkungen

    Im Luftfahrtsektor wirkt sich das Gewicht der Ausrüstung direkt auf die Treibstoffeffizienz und die Nutzlastkapazität aus. Herkömmliche Netzfrequenztransformatoren verwenden Kerne aus Siliziumstahl, die durch die niederfrequente magnetische Flussdichte begrenzt sind und große Kernquerschnittsflächen erfordern. Dies führt zu einer sperrigen Gesamtstruktur, die das Leichtbaudesign von Bordgeräten behindert.

Arbeitsprinzip und technische Vorteile eines 400-Hz-Transformators

Grundprinzip eines 400Hz-Transformators

Die Größe eines Transformators ist eng mit seiner Betriebsfrequenz verbunden. Bei der Transformatorkonstruktion ist die Kernquerschnittsfläche in der Regel proportional zur Betriebsfrequenz.
Daher kann das erforderliche Kernvolumen bei einer Erhöhung der Betriebsfrequenz von 50Hz oder 60Hz auf 400Hz erheblich reduziert werden.

In einem typischen Luftfahrt-Stromversorgungssystem umfasst der Energieumwandlungsprozess in der Regel die folgenden Schritte:

  • 1. Gleichrichtung der bordseitigen Gleichstromversorgung (z. B. 28V oder 270V DC) oder der frequenzumgewandelten Wechselstromversorgung.
  • 2. Erzeugung einer stabilen 400Hz-Wechselstromversorgung mittels PWM-Technologie über einen Wechselrichter.
  • 3. Der **400Hz-Transformator** führt die Spannungsregelung (z. B. Aufwärtstransformation auf 115V/200V) durch und sorgt für elektrische Isolierung.

Durch diese Struktur übernimmt der 400Hz-Transformator gleichzeitig die wichtigen Funktionen der **Spannungswandlung, Systemisolierung und Stabilisierung der Stromqualität** während des Energieumwandlungsprozesses.

Magnetische Materialien und strukturelle Optimierung

Um höhere Betriebsfrequenzen zu ermöglichen, werden in 400Hz-Transformatoren typischerweise die folgenden Materialien und Technologien eingesetzt:

  • 1. Dünne lamellierte Struktur aus Siliziumstahlblech (Dicke ca. 0,1–0,2 mm)
  • 2. Kerne aus amorphen Legierungen
  • 3. Ferritmaterialien mit geringen Verlusten

Diese Materialien besitzen eine hohe Permeabilität und geringe Wirbelstromverluste, was die Effizienz des Transformators erheblich verbessert und die Wärmeentwicklung reduziert.

.anchors2 h4
Vorteile von 400Hz-Transformatoren gegenüber Netzfrequenz-Transformatoren
Im Vergleich zu herkömmlichen 50Hz- oder 60Hz-Transformatoren bieten 400Hz-Transformatoren deutliche technische Vorteile in Luftfahrt-Stromversorgungssystemen.
  • Deutlich reduzierte Größe und Gewicht
    Aufgrund der höheren Betriebsfrequenz kann die Kerngröße eines 400-Hz-Transformators erheblich reduziert werden, wodurch typischerweise Folgendes erreicht wird: eine Volumenreduzierung von etwa 30–50 %, eine Gewichtsreduzierung von etwa 20–40 %. Dies ist entscheidend für die Reduzierung des Flugzeuggewichts und die Erhöhung der Nutzlast.
  • Höhere Leistungsdichte
    Die höhere Betriebsfrequenz ermöglicht eine größere Leistungsübertragung pro Volumeneinheit, wodurch die Leistungsdichte des Stromversorgungssystems erheblich erhöht wird und die Stromversorgungsanforderungen von Hochleistungslasten wie Radar- und gerichteten Energieanlagen erfüllt werden.
  • Höhere Effizienz und geringere Verluste
    Through optimized magnetic core materials and structural design, the efficiency of a 400Hz transformer can typically reach over 95%, while no-load losses are also significantly reduced, thus alleviating the system's thermal management pressure.
  • Hervorragende dynamische Ansprechleistung
    The dynamic response speed of a 400Hz power supply system is significantly better than that of a mains frequency power supply. Voltage regulation time can typically be controlled within milliseconds, effectively suppressing voltage fluctuations caused by pulse loads.
  • Verbesserte elektrische Isolierung und elektromagnetische Verträglichkeit
    Ein 400-Hz-Transformator kann eine strenge elektrische Isolierung zwischen Eingang und Ausgang gewährleisten und bietet zudem eine gewisse Unterdrückung elektromagnetischer Störungen aus dem Stromnetz, wodurch die elektromagnetische Verträglichkeit (EMV) des Systems und die allgemeine Sicherheit verbessert werden.
Typische Anwendungsbereiche von 400Hz-Transformatoren
Dank ihrer hohen Leistungsdichte und Zuverlässigkeit werden 400Hz-Transformatoren in zahlreichen modernen Stromversorgungssystemen eingesetzt.
  • Bordstromversorgungssysteme
    In Luft- und Raumfahrt-Stromrichter-Systemen (ASI) werden 400-Hz-Transformatoren verwendet, um die Bordspannung in die standardmäßige **115V/200V 400Hz Wechselspannung** umzuwandeln und so eine stabile Stromversorgung für Flugsteuerungssysteme, Navigationssysteme und Kommunikationsausrüstung zu gewährleisten.

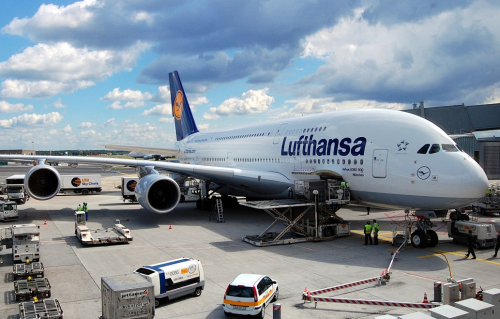

  • Bodenbasierte Luftfahrtunterstützung
    Flughafen-Bodenstromversorgungsgeräte verwenden typischerweise statische Stromversorgungen mit 400 Hz, um die Bordausrüstung geparkter Flugzeuge mit Strom zu versorgen. 400-Hz-Transformatoren spielen eine entscheidende Rolle bei der Spannungswandlung und galvanischen Trennung innerhalb dieser Einheiten.
  • Militärausrüstung und Spezialsysteme
    Militärausrüstung und Spezialsysteme
  • Hochpräzise industrielle Prüfgeräte
    In Bereichen wie der Halbleiterfertigung, Prüfgeräten für Stromversorgungen und medizinischen Bildgebungsgeräten werden 400-Hz-Stromversorgungssysteme auch zur Erstellung hochstabiler Prüfstromversorgungen eingesetzt.

Entwicklungstrends der 400-Hz-Stromversorgungstechnologie

Durch Fortschritte in der Leistungselektronik entwickeln sich 400-Hz-Stromversorgungssysteme ständig weiter.

Erstens tendiert die Betriebsfrequenz von Stromversorgungssystemen zu noch höheren Frequenzen wie 800 Hz oder mehr, um die Größe magnetischer Komponenten weiter zu reduzieren. Zweitens werden durch den Einsatz von Siliziumkarbid (SiC)- und Galliumnitrid (GaN)-Leistungsbauelementen die Effizienz und Leistungsdichte von Stromversorgungssystemen weiter verbessert.

Darüber hinaus werden zukünftige Stromversorgungssysteme schrittweise **intelligente Überwachungs- und Fehlerprognosetechnologien** integrieren, wodurch die Systemzuverlässigkeit und Wartungseffizienz durch Echtzeitüberwachung des Gerätezustands verbessert werden.

Fazit

In der Luft- und Raumfahrt sowie in militärischen Stromversorgungssystemen wird durch **400-Hz-Transformatoren** durch die Erhöhung der Betriebsfrequenz eine umfassende Verbesserung der Geräteminiaturisierung, hohen Leistungsdichte und hohen Zuverlässigkeit erzielt.

Im Vergleich zu herkömmlichen Netzfrequenztransformatoren weisen 400-Hz-Transformatoren signifikante Vorteile hinsichtlich Größe und Gewicht, Wirkungsgrad, dynamischem Verhalten sowie elektromagnetischer Verträglichkeit auf, wodurch sie zu einer entscheidenden Kernkomponente moderner Luft- und Raumfahrt-Stromversorgungssysteme werden.

Mit der Entwicklung neuer Werkstoffe und neuartiger Leistungsbauelemente werden die 400-Hz-Stromversorgungstechnologie und 400-Hz-Transformatoren in Zukunft in der Luft- und Raumfahrt, der Leistungselektronik sowie in hochwertigen Industrieanlagen eine noch wichtigere Rolle spielen.
