Harmonische Lösung für EC-Lüfter

EC-Lüfter werden aufgrund ihrer hohen Effizienz, ihres geringen Geräuschpegels und ihrer intelligenten Drehzahlregelung häufig in Rechenzentren, HVAC-Systemen und industriellen Kühlsystemen eingesetzt. Ihre leistungselektronischen Antriebe erzeugen jedoch harmonische Ströme, die die Netzqualität und die Systemstabilität beeinträchtigen können. Spezielle Oberwellenfilter für EC-Lüfter verwenden passive LC-Filtertechnologie, um Oberwellen zu reduzieren, den Leistungsfaktor zu verbessern und die Versorgungszuverlässigkeit zu erhöhen.

Lösungsübersicht Oberschwingungsprobleme Was ist es Prinzipien Merkmale Vorteile Testsystem Anwendungen Fazit Verwandte Produkte Verwandte Fälle Zugehörige Artikel

Überblick über EC-Lüfter und Oberschwingungen

EC-Lüfter werden aufgrund ihrer Vorteile wie hoher Effizienz, geringer Geräuschentwicklung und intelligenter Drehzahlregelung häufig in Rechenzentren, HVAC-Systemen und industriellen Kühlsystemen eingesetzt. Aufgrund der Verwendung von leistungselektronischer Antriebstechnik erzeugen sie jedoch während des Betriebs bestimmte Oberwellenströme, die zu einer Verschlechterung der Stromqualität, Überhitzung der Geräte, einem verringerten Leistungsfaktor und erhöhten Systemverlusten führen können. Mit dem Trend zu großflächigen und zentralisierten Anwendungen ist die Oberwellenminderung für EC-Lüfter zu einem entscheidenden Aspekt für die Gewährleistung der Versorgungsstabilität und die Verbesserung der Systembetriebseffizienz geworden.

Produkt- oder Lösungsanfrage

Oberschwingungsprobleme

Oberschwingungen beeinträchtigen Effizienz, Anlagenzuverlässigkeit und Betriebskosten und verursachen unsichtbare Verluste in Stromversorgungssystemen.

1

Erhöhte Systemverluste und Überhitzung/Leistungsminderung der Geräte

Oberwellenströme verursachen zusätzliche Verluste in Transformatoren, Kabeln und Verteilungsanlagen, was zu Erwärmung, reduzierter Kapazität und geringerer Gesamtsystemeffizienz führt.
2

Auswirkungen auf die Zuverlässigkeit von EC-Lüftern

Oberschwingungen und Spannungsverzerrungen können die Stabilität der Antriebsmodule von EC-Lüftern beeinträchtigen, die thermische Belastung der Leistungsbauelemente erhöhen, die Alterung der Geräte beschleunigen und die Lebensdauer verkürzen.
3

Stromversorgungsanomalien und ungeplante Ausfallzeiten

Oberschwingungen können zu Fehlfunktionen von Schutzgeräten und zu anormalem Betrieb elektrischer Anlagen führen, wodurch das Risiko von Ausfallzeiten kritischer Anlagen steigt.
4

Leistungsfaktor reduziert und Betriebskosten erhöht

Oberschwingungen erhöhen den Blindstrom im System, senken den Leistungsfaktor, führen zu höheren Stromrechnungen und können die Kapazitätsanforderungen an USV, Transformatoren und andere Geräte erhöhen.

Was ist ein passiver Oberwellenfilter für EC-Lüfter?

Der Oberwellenfilter für EC-Lüfter ist eine Filtereinrichtung zur Verbesserung der Stromqualität von Systemen mit elektronisch kommutierten (EC) Lüftern. Er besteht hauptsächlich aus passiven Komponenten wie Induktivitäten, Kondensatoren und Widerständen. Durch ein optimal ausgelegtes Filter-Netzwerk bietet er einen niederohmigen Pfad für die charakteristischen Oberwellen, die von den leistungselektronischen Antrieben der EC-Lüfter erzeugt werden, reduziert effektiv Oberwellenströme, verbessert den Leistungsfaktor des Systems und minimiert Leitungsverluste und Geräteerwärmung. Der Oberwellenfilter für EC-Lüfter kann die Stabilität des Stromversorgungssystems erhöhen und die Anforderungen an die Stromqualität in verschiedenen Anwendungsszenarien erfüllen.

Entdecken Sie unsere Produkte

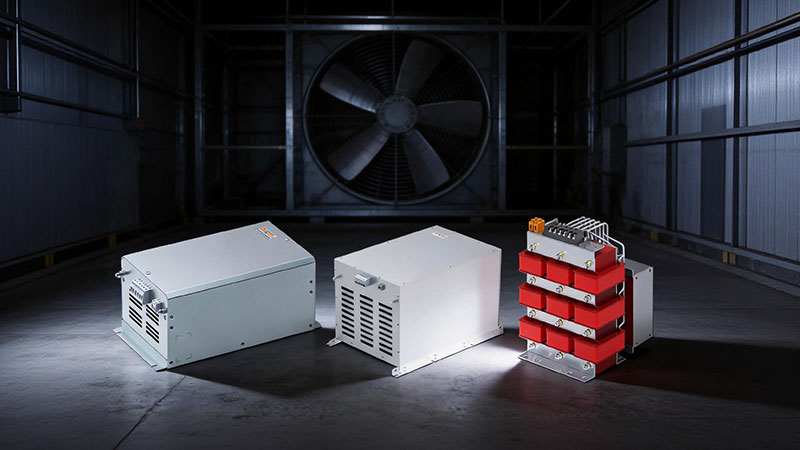

Technisches Prinzip des Sikes-Spezialfilters für EC-Lüfter

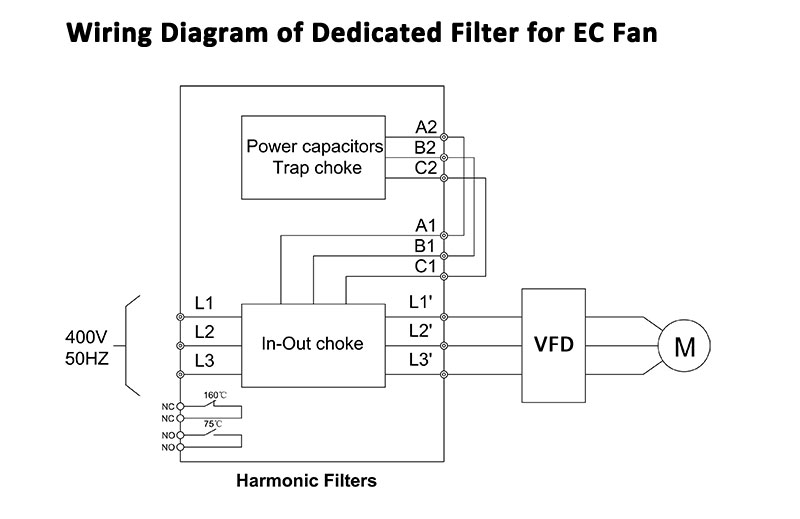

Der spezielle Sikes-Filter für EC-Lüfter verwendet passive LC-Filtertechnologie und bildet über Netz-/Lastdrosseln und Leistungskondensatoren ein Oberwellenfilter-Netzwerk. Wenn der EC-Lüfter in Betrieb ist, gelangen die vom internen Gleichrichter und der leistungselektronischen Antriebseinheit erzeugten Oberwellenströme in das Filtersystem. Der Filter bietet dann einen niederohmigen Bypass-Pfad für Oberwellen bei bestimmten Frequenzen, sodass die Oberwellenströme innerhalb des Filterzweigs zirkulieren können, wodurch die in das Versorgungsnetz eingespeisten Oberwellenanteile reduziert werden. Gleichzeitig liefern die Kondensatorkomponenten im Filter eine angemessene Blindleistungskompensation und arbeiten mit den Drosseln zusammen, um den Leistungsfaktor des Systems zu verbessern, die Netzströme zu reduzieren und Geräteverluste durch Erwärmung zu minimieren. Durch optimierte Filterparameterauslegung kann die Stromwellenform effektiv verbessert, der THDi (Gesamtklirrfaktor des Stroms) reduziert und die Stabilität des Stromversorgungssystems erhöht werden. Diese Lösung besteht aus passiven Komponenten, zeichnet sich durch eine einfache Struktur und hohe Zuverlässigkeit aus und erfordert keine komplexe Steuerung oder Software-Inbetriebnahme. Sie eignet sich für EC-Lüftersysteme mit relativ stabilen Lastcharakteristiken und kann die Auswirkungen von Oberwellenstörungen in kritischen Anwendungen wie Rechenzentren, Gebäudelüftungssystemen und industriellen Kühlgeräten wirksam mindern.

Merkmale des dedizierten Oberschwingungsfilters von Sikes für EC-Ventilatoren

Unterdrückt Oberschwingungen an der Quelle, verbessert Effizienz und Zuverlässigkeit und reduziert Anlagenverluste sowie zusätzliche Kosten

Ultra-niedrige harmonische Verzerrung

THDi < 5%, unterdrückt effektiv Oberschwingungsströme, die von EC-Lüftern erzeugt werden, und verbessert die Netzqualität.
Korrektur des hohen Leistungsfaktors

Leistungsfaktor bis zu 99%, Reduzierung von Blindleistungsverlusten und Steigerung der Effizienz der Stromversorgung.
Design mit hoher Leistungsdichte

Durch den Einsatz leistungsstarker Komponenten mit einer Korrekturleistung pro Einheit von über 6,3 kW wird ein kompaktes und effizientes Design erreicht.
Hervorragende Spannungsqualität

Bereitstellung einer stabilen und sauberen Stromumgebung, die den zuverlässigen Betrieb empfindlicher Geräte wie Server und Steuerungssysteme gewährleistet.
Garantie für hochzuverlässigen Betrieb

Minimierung von Gerätestörungen, ungeplanten Abschaltungen und Betriebsrisiken durch Oberschwingungen, um einen kontinuierlichen und stabilen Betrieb der Kühlsysteme zu gewährleisten.
Energiesparender und umweltfreundlicher Betrieb

Reduzierung von Systemverlusten, Verbesserung der Energieeffizienz und Erzielung eines geräuscharmen, kostengünstigen und wirtschaftlichen Betriebs.

Vorteile des dedizierten Oberschwingungsfilters von Sikes für EC-Ventilatoren

Unterstützt zentrale Oberschwingungsreduzierung, einen breiten Lastbereich, Kompatibilität mit zahlreichen Marken sowie unabhängige Testvalidierung

Flexible Leistungsanpassung für mehrere EC-Lüfter

Die Kapazität einer einzelnen Filtereinheit kann flexibel an die Anzahl der angeschlossenen Lüfter angepasst werden und unterstützt bis zu 10 EC-Lüfter pro Filter. Dies erfüllt die Anforderungen an die zentrale Oberwellenunterdrückung und bietet gleichzeitig hohe Wirtschaftlichkeit und Platzersparnis.
Effiziente Reduzierung von Oberschwingungen und Verbesserung des Leistungsfaktors

Unter Nennbedingungen kann der THDi unter 5% gehalten werden; bei 50% Last beträgt der THDi etwa 6%. Der Leistungsfaktor kann bis zu 99% erreichen, wodurch Leitungsverluste und Geräteerwärmung effektiv reduziert werden.
Stabiler Betrieb über einen weiten Lastbereich

Der Filter ist in der Lage, bei Lasten von 1 % bis 100 % zu arbeiten, reduziert effektiv harmonische Schwankungen, Fehlalarme und Systemresonanzrisiken und erhöht dadurch die Stabilität von Kühl- und Lüftungssystemen.

Kompatibilität mit führenden EC-Lüftermarken

Kompatibel mit führenden Marken wie EBM, ZIEHL-ABEGG und Fans-tech, was die Systemintegration in verschiedenen Anwendungsszenarien erleichtert.
Verbesserte Netzqualität und reduzierte Betriebskosten

Minimiert Energieverluste und thermische Verluste durch Stromverzerrung, reduziert harmonische Auswirkungen auf Rechenzentren, Präzisionsgeräte, Transformatoren und Verteilnetze und erhöht die Gesamtzuverlässigkeit der Stromversorgung.
Kostengünstige passive Filterlösung

Hergestellt aus passiven Bauelementen (Induktivitäten, Kondensatoren, Widerständen) in einer einfachen, hochzuverlässigen Struktur, geeignet zur Oberwellenunterdrückung in EC-Lüftersystemen mit relativ stabilen Lasten.

Verifiziert durch ein spezielles Testsystem

Unter Verwendung des selbst entwickelten EC-Lüfter-Prüfstands von Sikes, der verschiedene Lüfteranzahlen und Lastbereiche abdeckt, werden die tatsächliche Leistung des Filters und die Wirksamkeit der Oberwellenunterdrückung unter realen Bedingungen streng validiert.

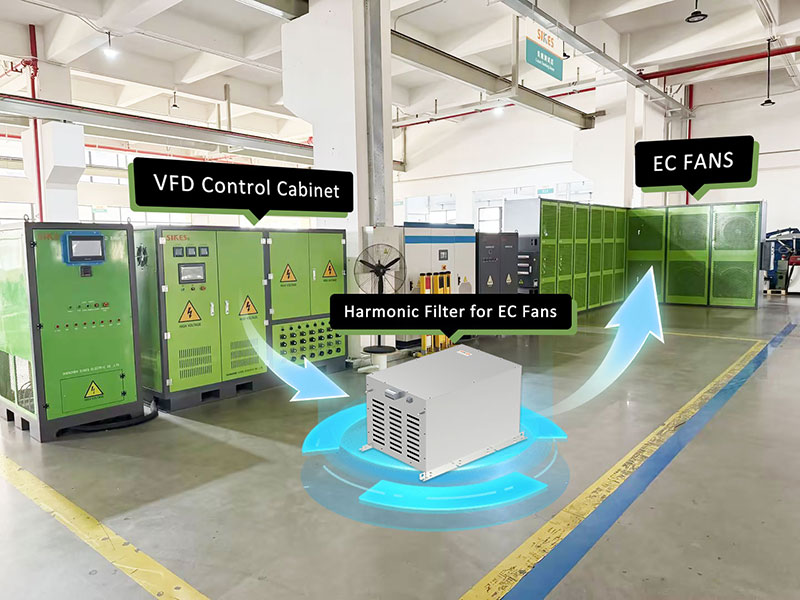

Sikes-Testsystem für Oberschwingungsfilter von EC-Lüftern

Um die Filterleistung und Systemkompatibilität von Oberschwingungsfiltern für EC-Lüfter zu verifizieren, hat Sikes einen speziellen Prüfstand eingerichtet, um die elektrischen Eigenschaften des Filters unter verschiedenen Betriebsbedingungen zu testen und zu analysieren.

Das Testsystem simuliert die reale Arbeitsumgebung von EC-Lüftern und erfasst Schlüsselparameter wie Stromwellenformen, Oberschwingungsgehalt, Leistungsfaktor und Betriebszustand vor und nach der Filterung. Diese Daten werden verwendet, um die Wirksamkeit des Filters bei der Unterdrückung von Oberschwingungen, der Verbesserung der Stromqualität und der Erhöhung der Systemstabilität zu bewerten.

Durch Tests kann die Betriebsleistung des Filters unter verschiedenen Lastbedingungen verifiziert werden, was Datenunterstützung für die Produktparameterauslegung, Leistungsoptimierung und praktische technische Anwendungen bietet.

Anwendungen

Geeignet für Anwendungen zur Oberschwingungsreduzierung bei EC-Ventilatoren in Rechenzentren, HVAC-Systemen, industrieller Kühlung und weiteren Bereichen

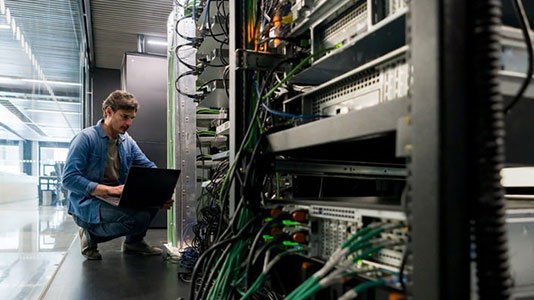

Rechenzentren und Serverräume

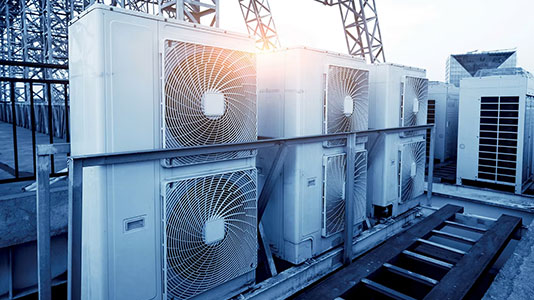

HLK-Systeme (Heizung, Lüftung und Klimatisierung)

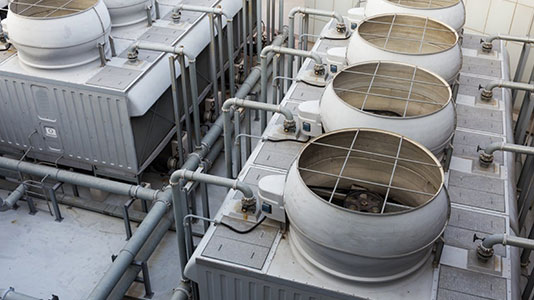

Industrielle Kühl- und Lüftungssysteme

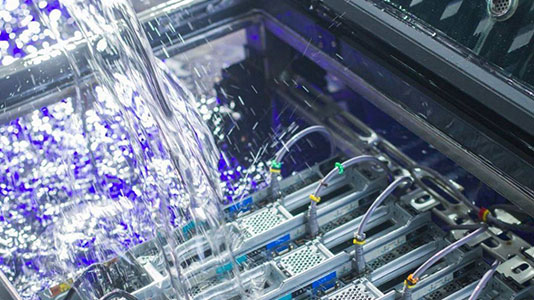

Flüssigkühlsysteme und Hochdichte-Wärmeableitungsausrüstung

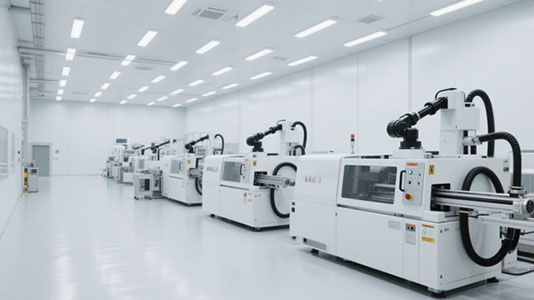

Reinräume und Präzisionsfertigungsumgebungen
Gewerbegebäude und intelligente Gebäude

Fazit

Mit der zunehmenden Einführung von EC-Lüftern in Rechenzentren, HVAC-Systemen, industrieller Kühlung und anderen Bereichen haben die Oberwellenstromprobleme, die sich aus ihren leistungselektronischen Antriebseigenschaften ergeben, wachsende Aufmerksamkeit erlangt. Oberwellen können zu Stromwellenformverzerrung, reduziertem Leistungsfaktor, erhöhter Geräteerwärmung und verschlechterter Stabilität des Stromversorgungssystems führen. Als Reaktion auf die Betriebseigenschaften von EC-Lüftern verwendet der spezielle Filter von Sikes für EC-Lüfter die LC-Passivfiltertechnologie und bildet ein Filternetzwerk mit Induktivitäten, Kondensatoren und anderen Komponenten, um die charakteristischen Oberwellen zu unterdrücken, die von den Lüftern erzeugt werden, und die gesamte Stromqualität zu verbessern. Diese Lösung zeichnet sich durch eine einfache Struktur und hohe Zuverlässigkeit aus und eignet sich für EC-Lüfteranwendungen mit relativ stabilen Lasten. Sie hilft, Oberwellenauswirkungen zu mildern und verbessert die Betriebsstabilität des Stromversorgungssystems.
