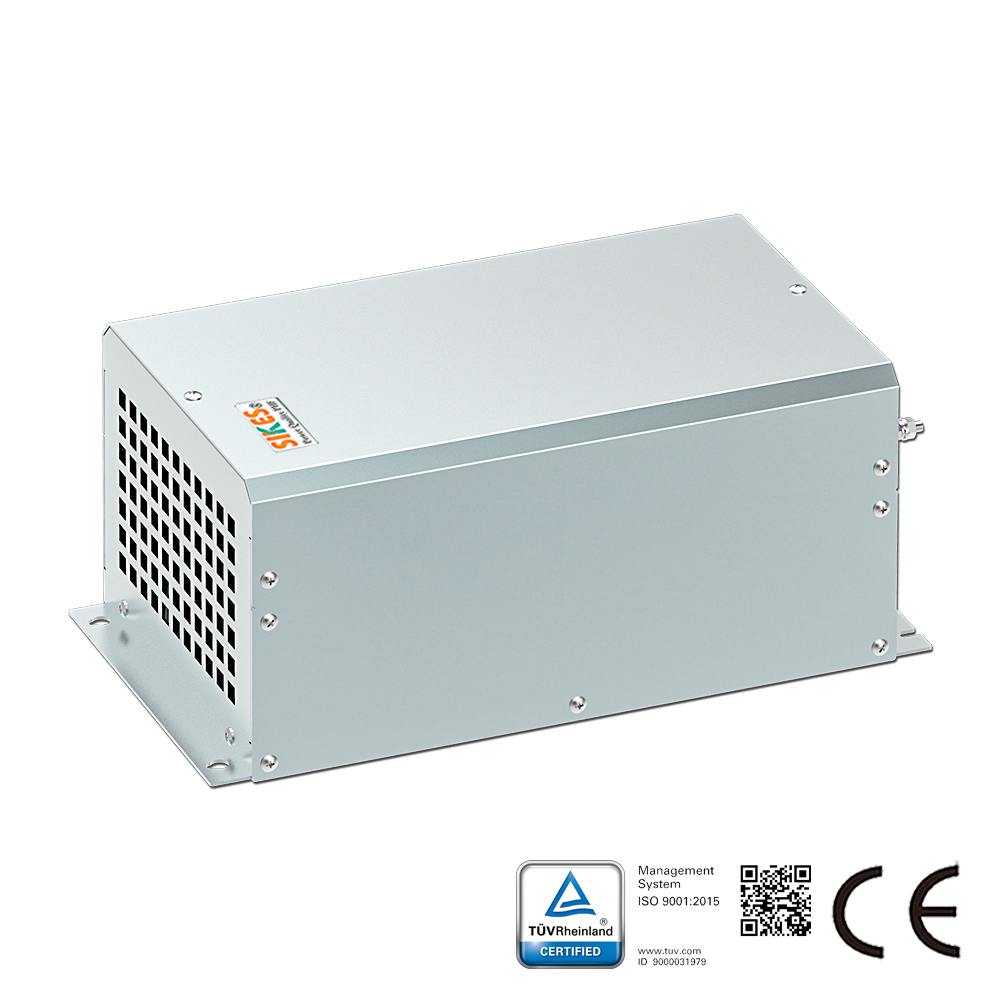

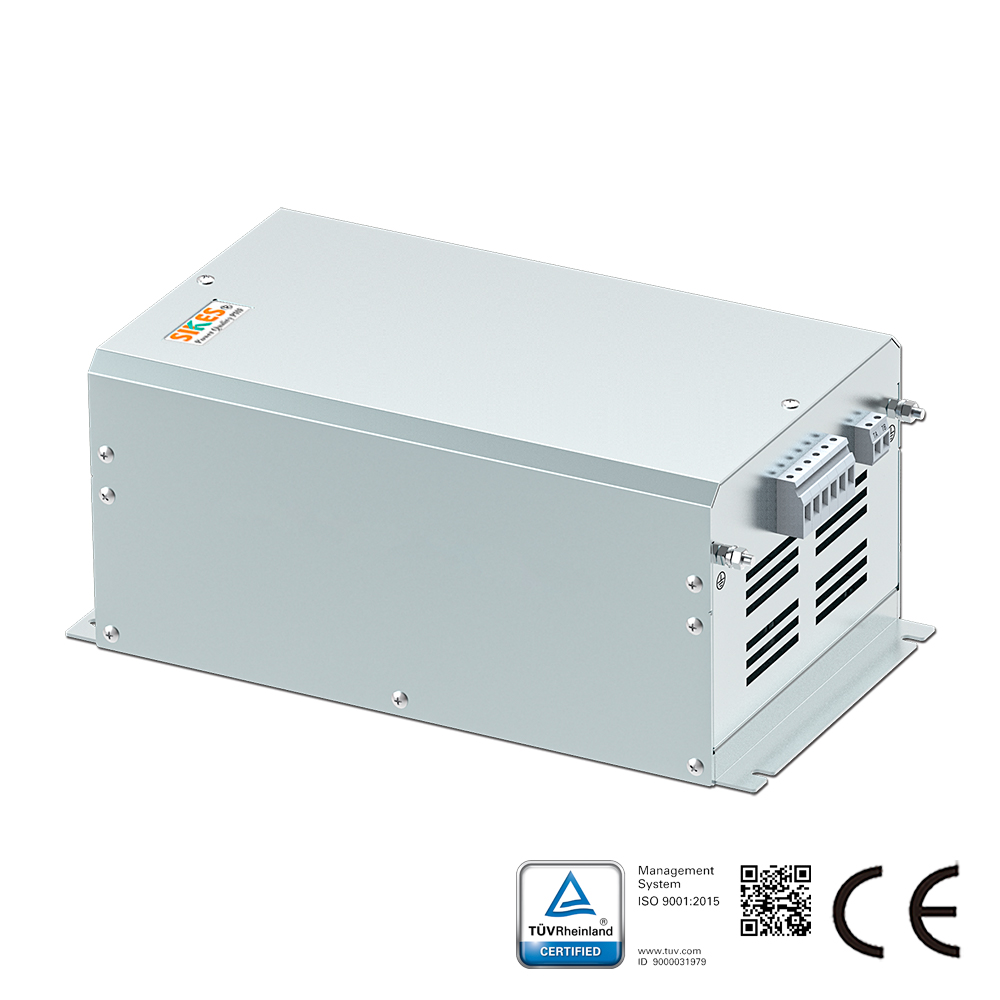

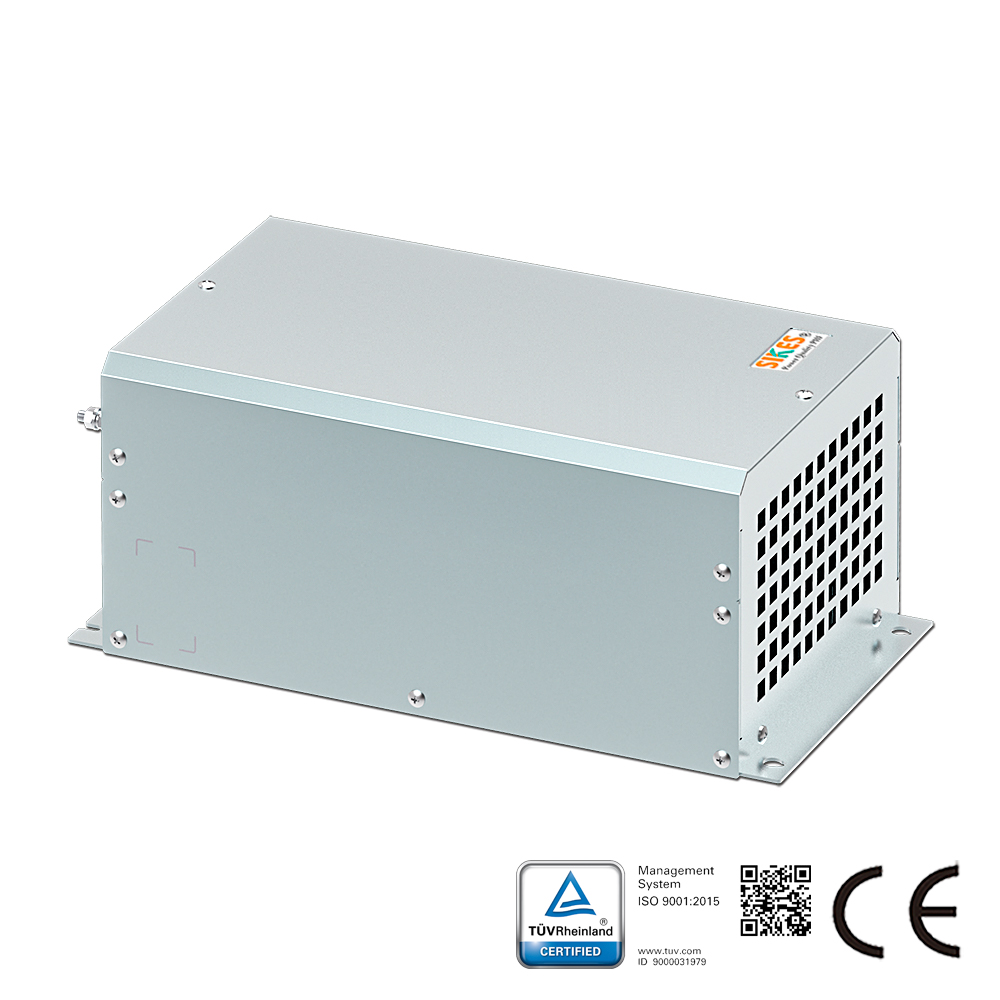

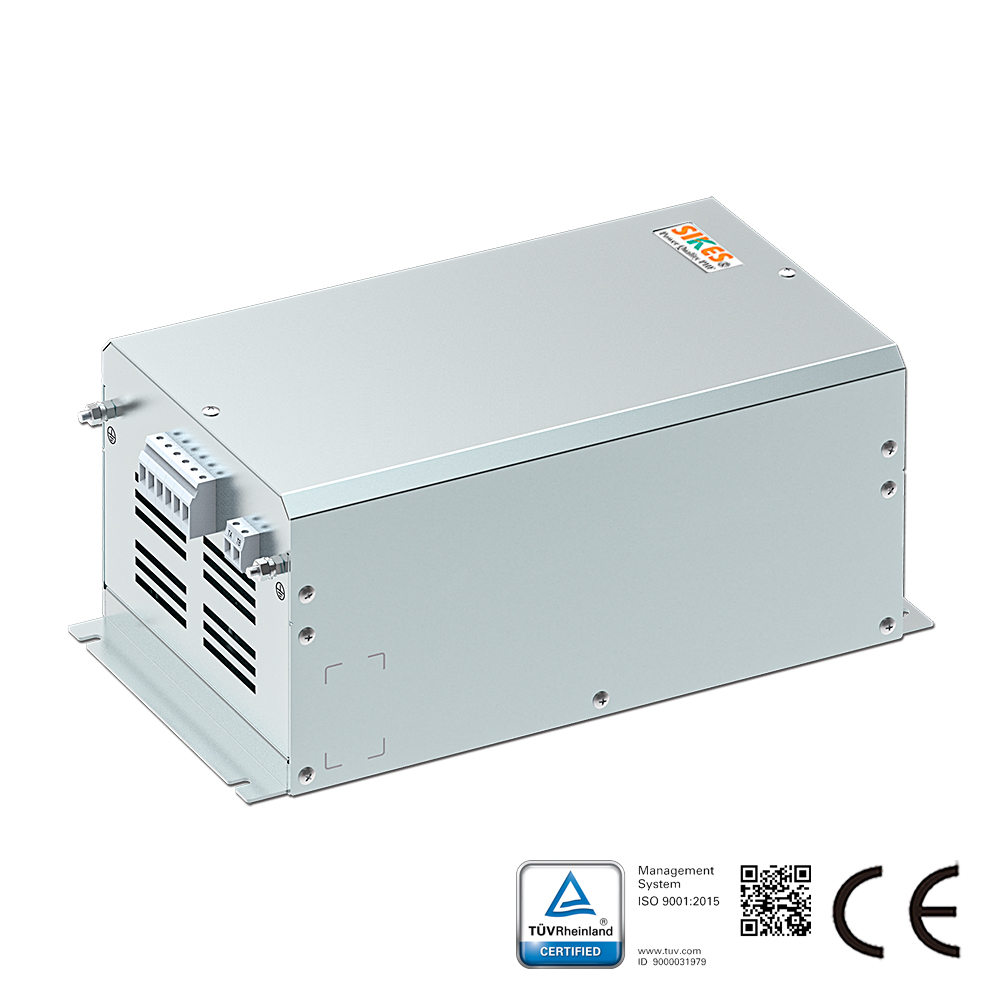

Die SIKES Advanced Passive Harmonic Filter PHF 005 und PHF 010 sind robuste und einfach zu bedienende passive Oberschwingungsfilter, die Oberschwingungen reduzieren und gleichzeitig eine gute Systemenergieeffizienz aufrechterhalten.

Optimierung der Oberschwingungsleistung

Der Advanced Harmonic Filter PHF 005/010 ist eine kosteneffiziente Komplettlösung. Im Vergleich zu herkömmlichen Oberschwingungs-Sperrfiltern bietet PHF eine kleinere Stellfläche und eine höhere Oberschwingungsreduzierung.

Die Lösung ist in zwei Varianten erhältlich, PHF 005 und PHF 010. Bei Anschluss vor einem Danfoss VLT®-Antrieb wird die in das Netz zurückgespeiste Oberschwingungsstromverzerrung auf 5% und 10% gesamte harmonische Stromverzerrung bei Volllast reduziert. (Systemanforderungen: THVD < 2%, Netzspannungsunsymmetrie < 1%)

Mit einem Wirkungsgrad von >98% bieten die Advanced Passive Harmonic Filter kosteneffiziente und sehr robuste Oberschwingungslösungen, speziell für Danfoss VLT®-Antriebe bis 250 kW.

Als eigenständige Optionen verfügen die Advanced Harmonic Filter über ein kompaktes Gehäuse, das sich leicht in vorhandenen Schaltschrankplatz integrieren lässt. Dies macht sie gut geeignet für Nachrüstanwendungen mit begrenzten Anpassungen des Frequenzumrichters.

Spezifikationen
Netzspannung:
380-415 V AC (50 Hz) verfügbar;
440-480 V AC (60 Hz) auf Anfrage;
500-525 V AC (50 Hz) auf Anfrage;
690 V AC (50 Hz) auf Anfrage.

Schutzart des Gehäuses: IP20 (IP21 auf Anfrage)
Überlaststrom: 160% für 60 Sekunden
Wirkungsgrad > 0,98

Wirkleistungsfaktor
0,85 bei 50% Last
0,99 bei 100% Last
Umgebungstemperatur: -25 bis +45 °C ohne Leistungsminderung

Eigenschaften und Vorteile
Ausgelegt für abgestimmte Leistung mit Danfoss VLT®-Serienantrieben
Benutzerfreundlicher Start; keine Einstellung erforderlich
Keine routinemäßige Wartung erforderlich
Schützt mehrere Antriebe mit einem Filter

Ausgelegt zur Erfüllung der Richtlinien zur Begrenzung der Stromverzerrung:
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4

PHF 010 hat THiD < 10%; gleiche oder überlegene Leistung und kostengünstig im Vergleich zu 12-Puls-Gleichrichtern PHF 005 hat THiD < 5%; gleiche oder überlegene Leistung und kostengünstig im Vergleich zu 18-Puls-Gleichrichtern
