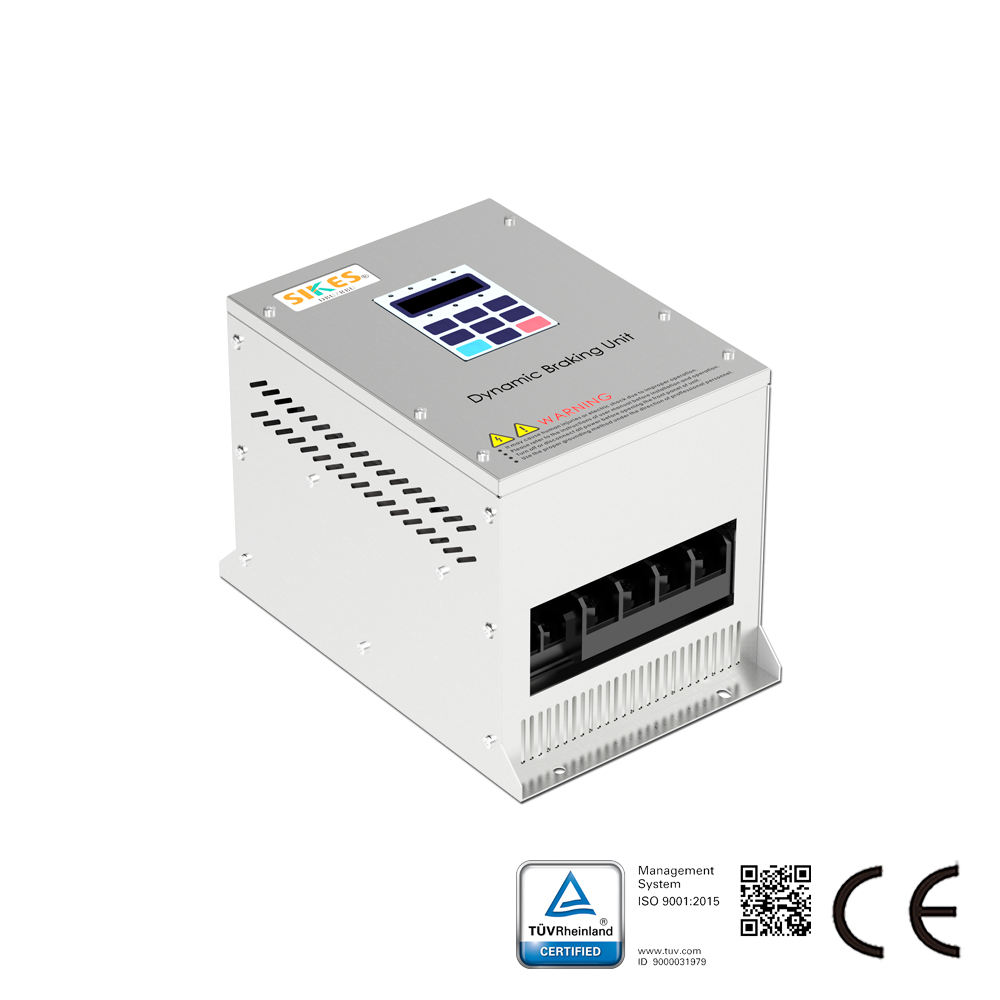

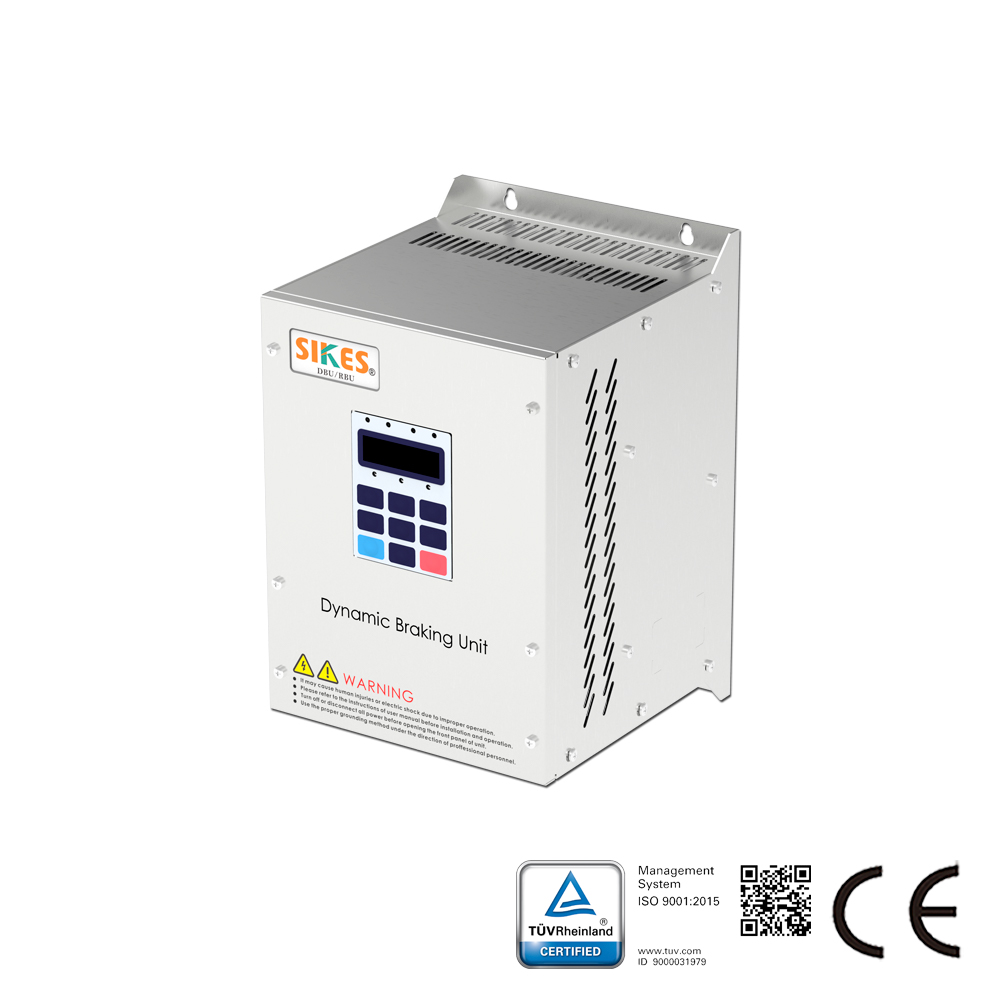

Die LN-Serie dient dazu, die beim Abbremsen des Motors entstehende Rückenergie in eine Bremsumrichtung zu leiten und diese Energie in Wärme umzuwandeln. Die Rückenergie fließt vom Motor in den Gleichspannungszwischenkreis des Umrichters und äußert sich als ansteigende Zwischenkreisspannung.

<strong>Vorteile:</strong>
Sicherheit: Die Abschaltfunktion bei IGBT-Kurzschlussdurchbruch verhindert Brände durch Überlastung und darauffolgenden IGBT-Durchbruch im Widerstand.
Breite Kompatibilität: Kompatibel mit allgemeinen Widerständen, bei Sonderausführung auch mit induktionsfreien Widerständen. Einstellbare Chopper-Spannung DC 630V bis DC 760V.
Wirtschaftlichkeit: Hohes Leistungsverhältnis zum vernünftigen Preis. Effektiv und praktisch für Bremsstromkreise von Umrichtern.
Installation: Buchförmige Bauweise ermöglicht parallelversatzfreie Parallelinstallation. Bis zu 3 Einheiten parallel schaltbar.

Kennzeichnend für diese Serie:
Nennleistung: 7,5 kW–150 kW
Nennbremsstrom: ≤200 A
Chopper-Spannungsbereich: DC 660 V±5 V (Jumper)
Spannungsebene: 400 V
Mindestwiderstandswert: 20 Ω–3,8 Ω
Schutzart: IP00/IP23
Anschlussklemmen: M4/M5/M8
ED: 20 %–80 %
Schwingfestigkeit: 0,5 g
Temperaturkoeffizient: ≤400 ppm/°C

Anwendung:
Geeignet für verschiedene Niederspannungs-Umrichter.
