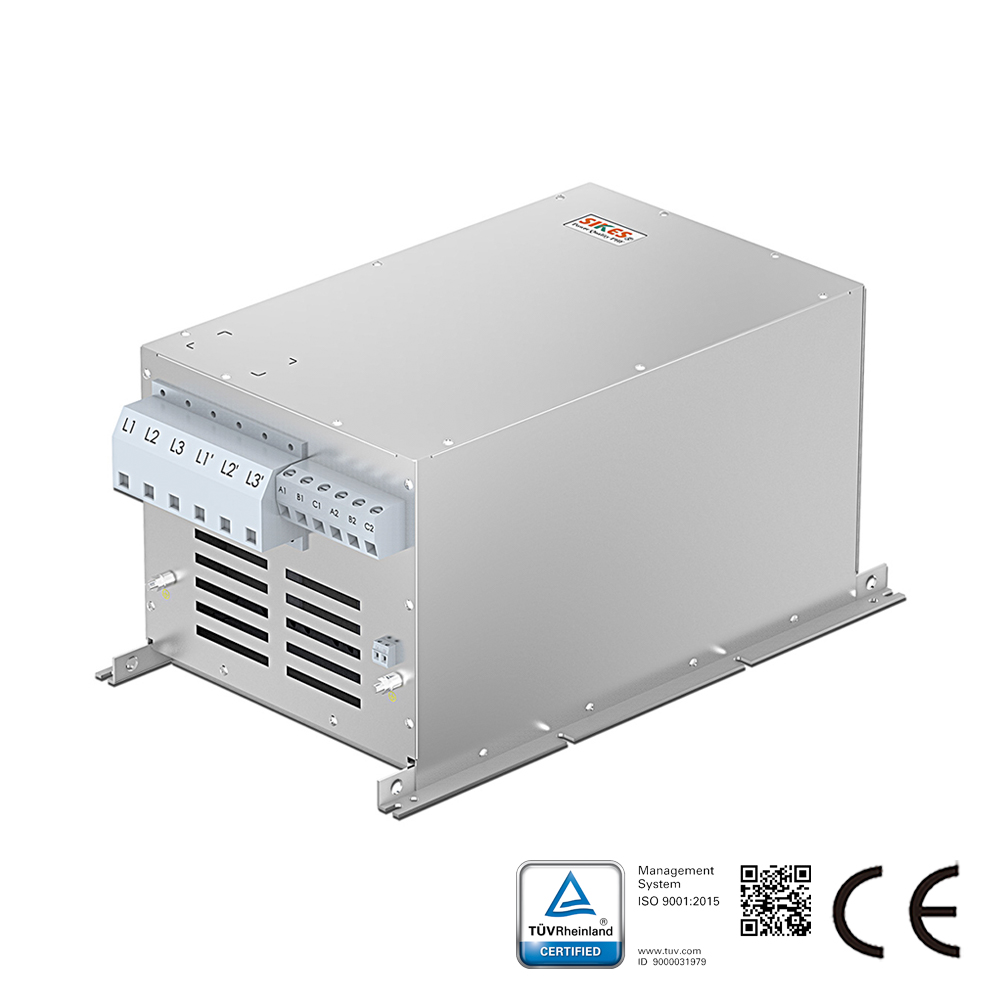

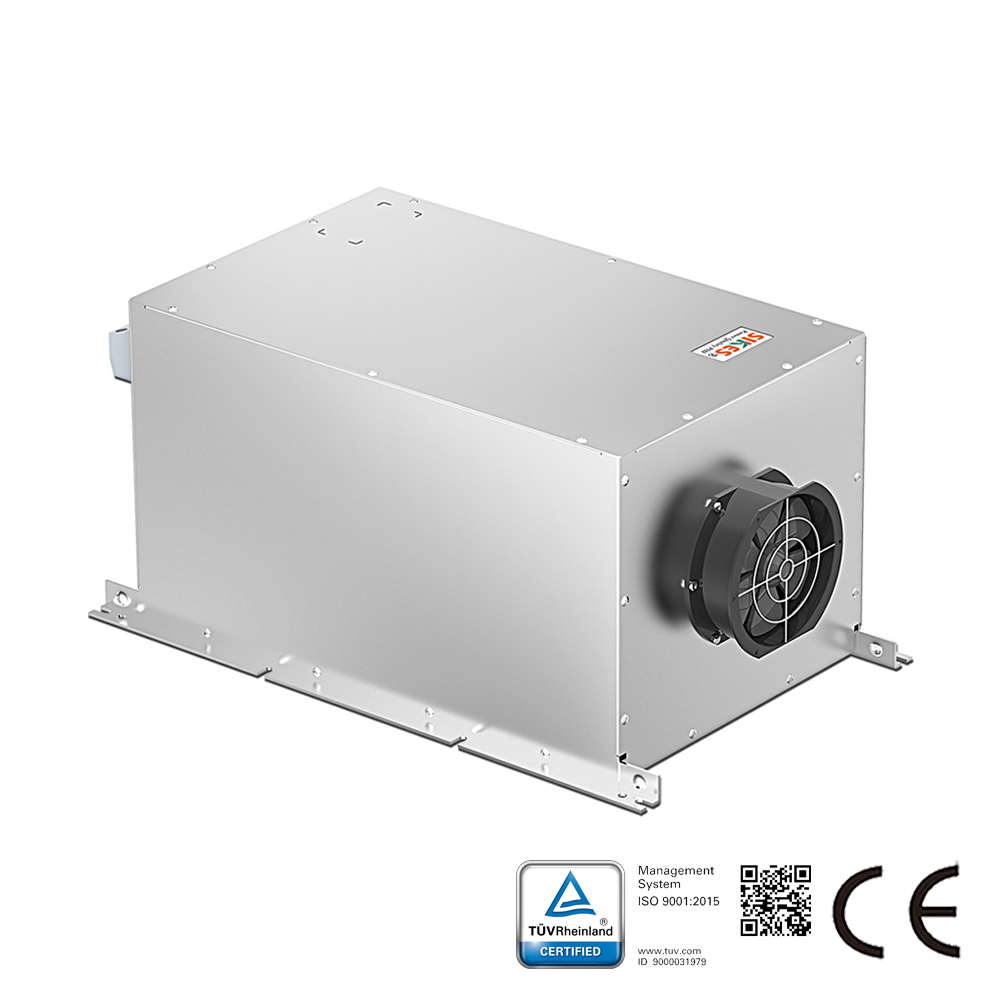

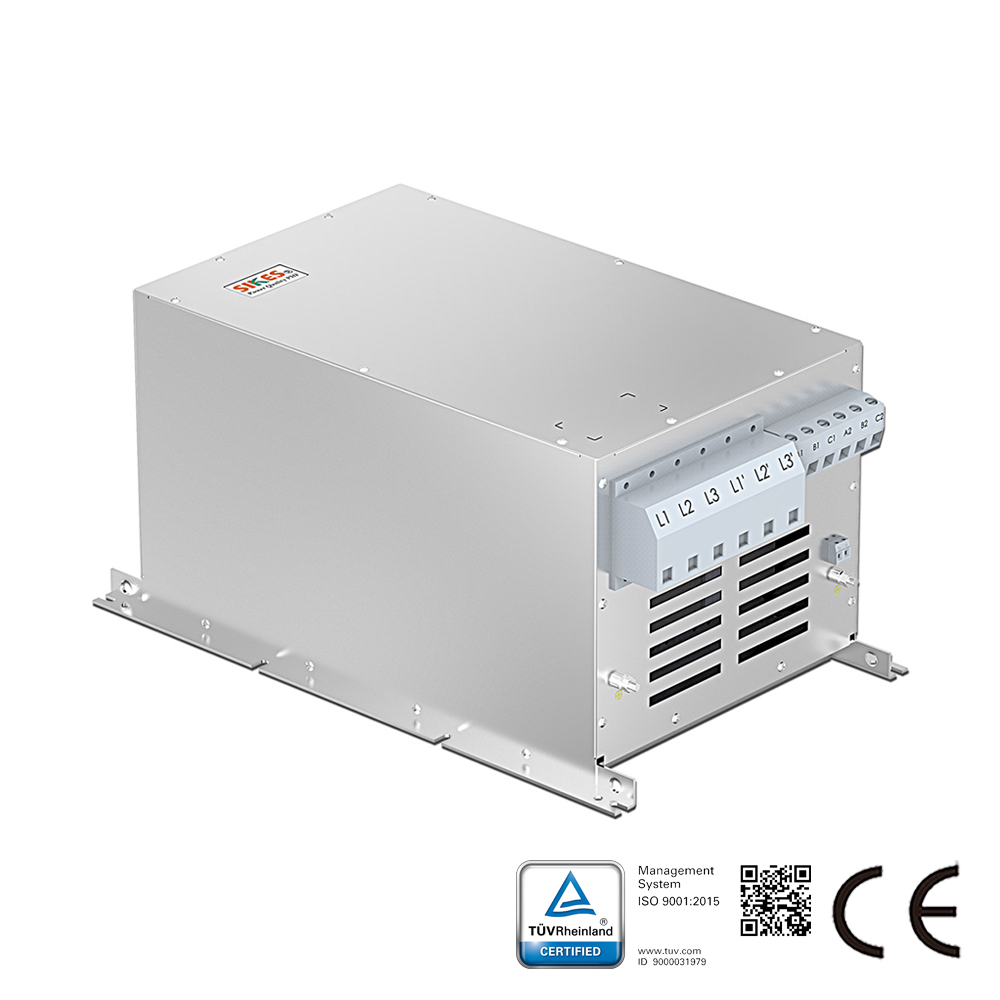

SIKES Advanced Passive Harmonic Filter PHF 005 und PHF 010 sind robuste und einfach zu bedienende passive Harmoniefilter, die Oberschwingungen reduzieren und gleichzeitig eine hohe Systemenergieeffizienz gewährleisten.

Optimierung der Oberschwingungsperformance

Der Advanced Harmonic Filter PHF 005/010 ist eine kosteneffiziente Komplettlösung. Im Vergleich zu traditionellen Oberschwingungs-Sperrfiltern bietet PHF eine kleinere Bauform und eine höhere Oberschwingungsreduzierung.

Die Lösung ist in zwei Varianten erhältlich, PHF 005 und PHF 010. Bei Anschluss vor einem Danfoss-Umrichter wird die in das Netz zurückgespeiste Oberschwingungsstromverzerrung bei Volllast auf 5 % bzw. 10 % Gesamtoberschwingungsstromverzerrung (Total Harmonic Current Distortion) reduziert. (Systemanforderungen: THVD < 2 %, Netzspannungsunsymmetrie < 1 %)

Mit einem Wirkungsgrad von >98 % bieten die Advanced Passive Harmonic Filters kosteneffektive und äußerst robuste Oberschwingungslösungen, speziell für Danfoss-Umrichterleistungen bis zu 250 kW.

Als Stand-alone-Optionen verfügen die Advanced Harmonic Filters über ein kompaktes Gehäuse, das sich einfach in vorhandene Schaltschrankbereiche integrieren lässt. Dies macht sie besonders geeignet für Nachrüstapplikationen mit nur geringfügigen Anpassungen am Frequenzumrichter.

PHF 010 weist THiD < 10 % auf; gleiche oder überlegene Performance und wettbewerbsfähige Kosten im Vergleich zu 12-Puls-Gleichrichtern.
PHF 005 weist THiD < 5 % auf; gleiche oder überlegene Performance und wettbewerbsfähige Kosten im Vergleich zu 18-Puls-Gleichrichtern.

Bestellnummern：130B1249

Spezifikationen
Netzspannung:
380-415 V AC (50 Hz) verfügbar;
440-480 V AC (60 Hz) auf Anfrage;
500-525 V AC (50 Hz) auf Anfrage;
690 V AC (50 Hz) auf Anfrage.
Schutzart: IP20 (IP21 auf Anfrage)
Überlaststrom: 160 % für 60 Sekunden
Wirkungsgrad > 0,98
Grundschwingungs-Leistungsfaktor
0,85 bei 50 % Last
0,99 bei 100 % Last
Umgebungstemperatur: -13 °F bis 113 °F (-25 °C bis 45 °C) ohne Nennwertminderung

Merkmale und Vorteile
Entwickelt für abgestimmte Leistung mit Danfoss VLT®-Serien-Umrichtern
Benutzerfreundliche Inbetriebnahme; keine Anpassung erforderlich
Keine routinemäßige Wartung notwendig
Schützt mehrere Umrichter mit einem Filter
Entwickelt zur Einhaltung der Grenzwertrichtlinien für Stromoberschwingungen nach:
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4
