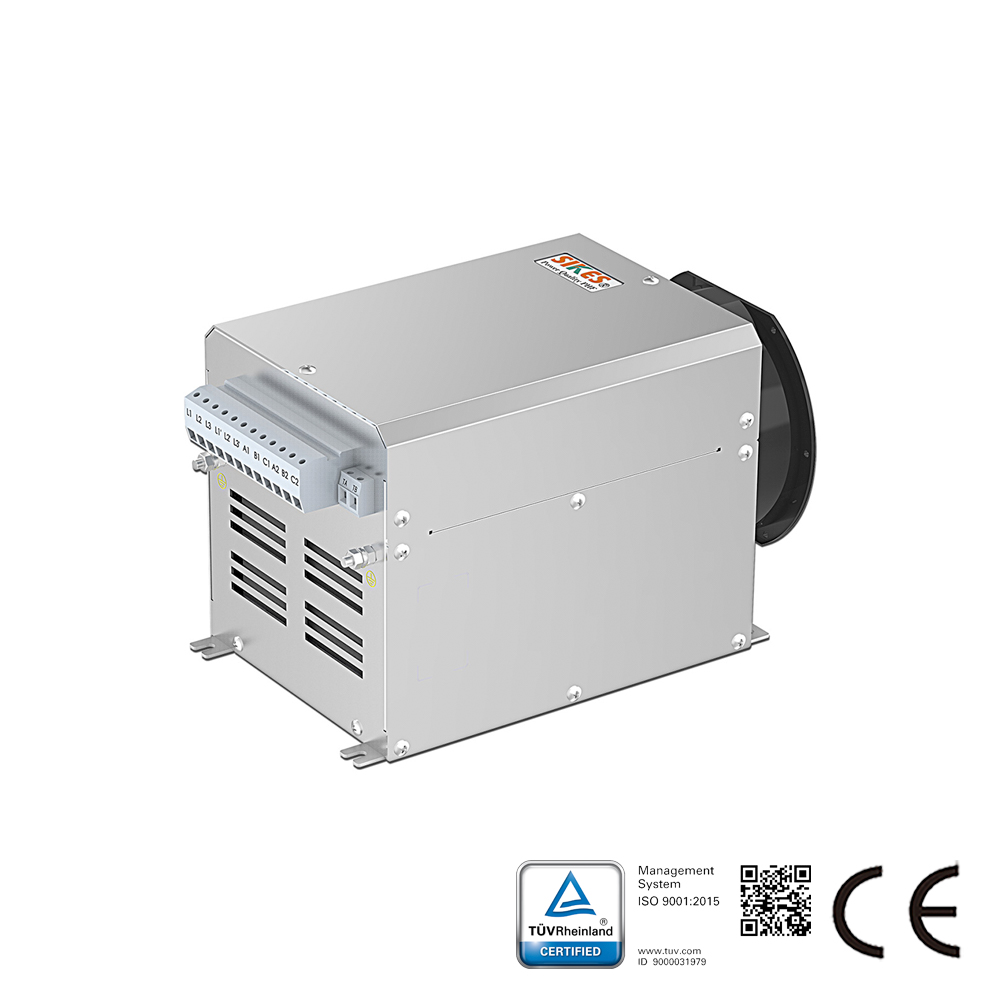

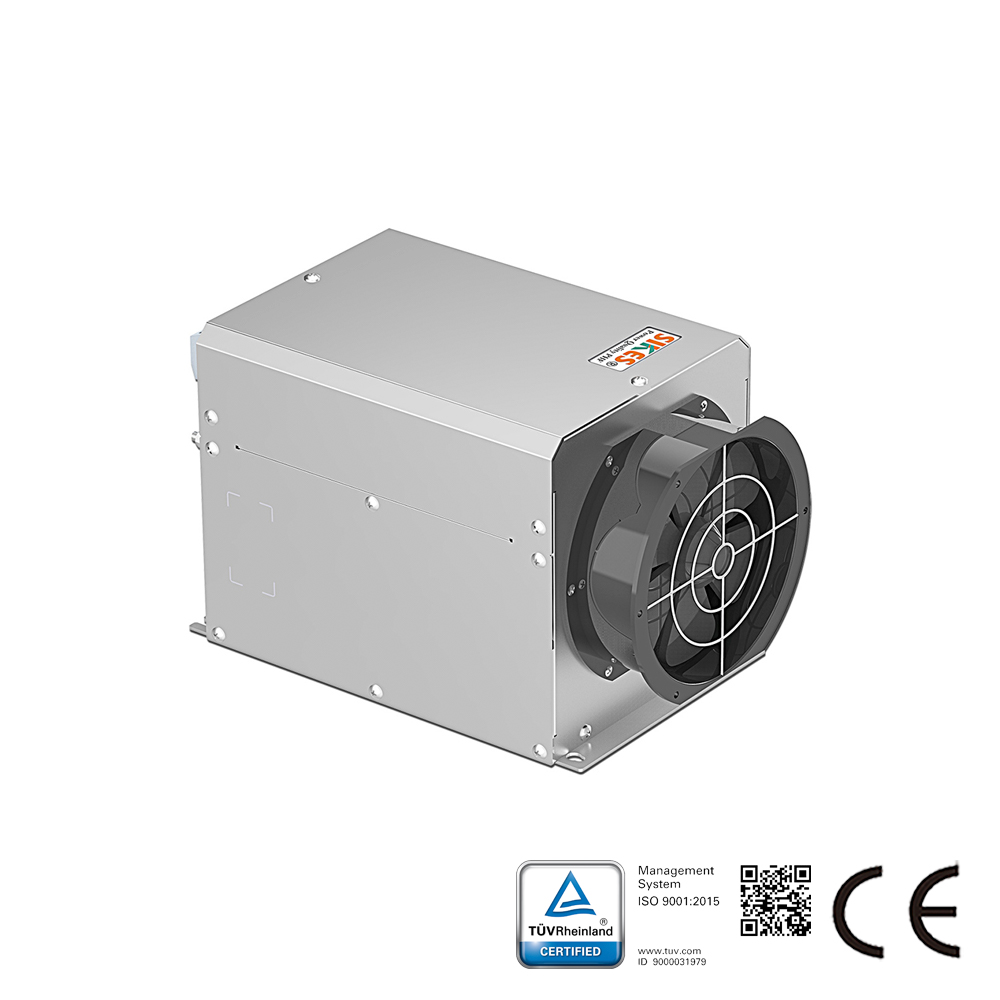

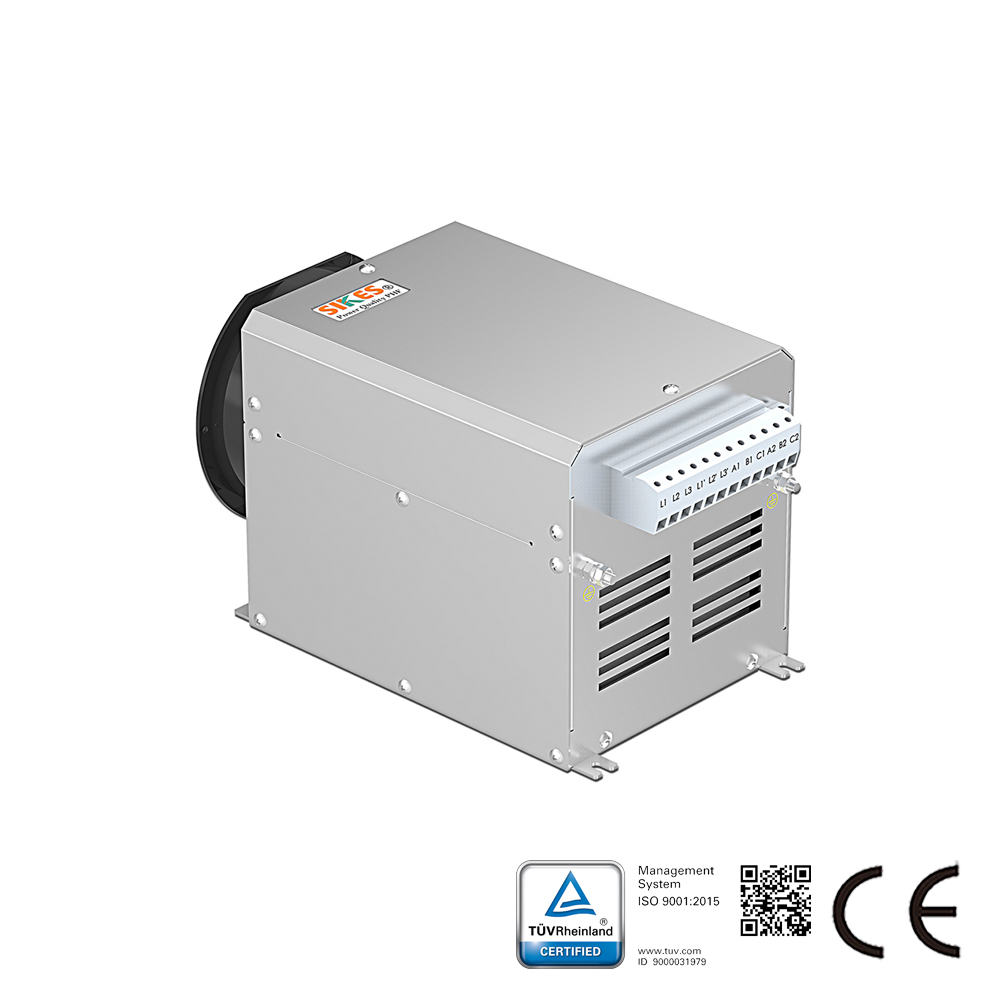

SIKES Advanced Passive Harmonic Filter PHF 005 und PHF 010 sind robuste und einfach zu bedienende passive Harmoniefilter, die Oberschwingungen reduzieren und dabei eine hohe Systemenergieeffizienz gewährleisten.

Optimierung der Oberschwingungsperformance

Der Advanced Harmonic Filter PHF 005/010 ist eine kosteneffiziente Komplettlösung. Im Vergleich zu traditionellen Oberschwingungs-Sperrfiltern bietet der PHF eine kleinere Bauform und eine höhere Oberschwingungsreduzierung.

Die Lösung ist in zwei Varianten erhältlich: PHF 005 und PHF 010. Bei Anschluss vor einem Danfoss-Umrichter wird die in das Netz zurückgespeiste Oberschwingungsstromverzerrung bei Volllast auf einen Gesamtoberschwingungsstrom (Total Harmonic Current Distortion) von 5 % bzw. 10 % reduziert. (Systemanforderungen: THVD < 2 %, Netzspannungsunsymmetrie < 1 %)

Mit einem Wirkungsgrad von >98 % bieten die Advanced Passive Harmonic Filters kostengünstige und äußerst robuste Oberschwingungslösungen, speziell für Danfoss-Umrichterleistungen bis 250 kW.

Als Stand-alone-Optionen verfügen die Advanced Harmonic Filters über ein kompaktes Gehäuse, das einfach in vorhandene Schaltschrankbereiche integriert werden kann. Dadurch eignen sie sich ideal für Nachrüstapplikationen mit nur geringfügigen Anpassungen am Frequenzumrichter.

PHF 010 erreicht THiD < 10 %; gleichwertige oder bessere Performance und ist kostentechnisch wettbewerbsfähig im Vergleich zu 12-Puls-Gleichrichtern.
PHF 005 erreicht THiD < 5 %; gleichwertige oder bessere Performance und ist kostentechnisch wettbewerbsfähig im Vergleich zu 18-Puls-Gleichrichtern.

Bestellnummern：130B1058

Spezifikationen
Netzspannung:
380-415 VAC (50 Hz) verfügbar;
440-480 VAC (60 Hz) auf Anfrage;
500-525 VAC (50 Hz) auf Anfrage;
690 VAC (50 Hz) auf Anfrage.
Schutzart: IP20 (IP21 auf Anfrage)
Überlaststrom: 160 % für 60 Sekunden
Wirkungsgrad > 0,98
Grundschwingungsleistungsfaktor
0,85 bei 50 % Last
0,99 bei 100 % Last
Umgebungstemperatur: -13 °F bis 113 °F (-25 °C bis 45 °C) ohne Nennwertminderung

Merkmale und Vorteile
Entwickelt für abgestimmte Leistung mit Danfoss VLT®-Serien-Umrichtern
Benutzerfreundliche Inbetriebnahme; keine Anpassung erforderlich
Keine routinemäßige Wartung notwendig
Schützt mehrere Umrichter mit einem Filter
Entwickelt zur Einhaltung der Grenzwertrichtlinien für Stromoberschwingungen nach:
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4
