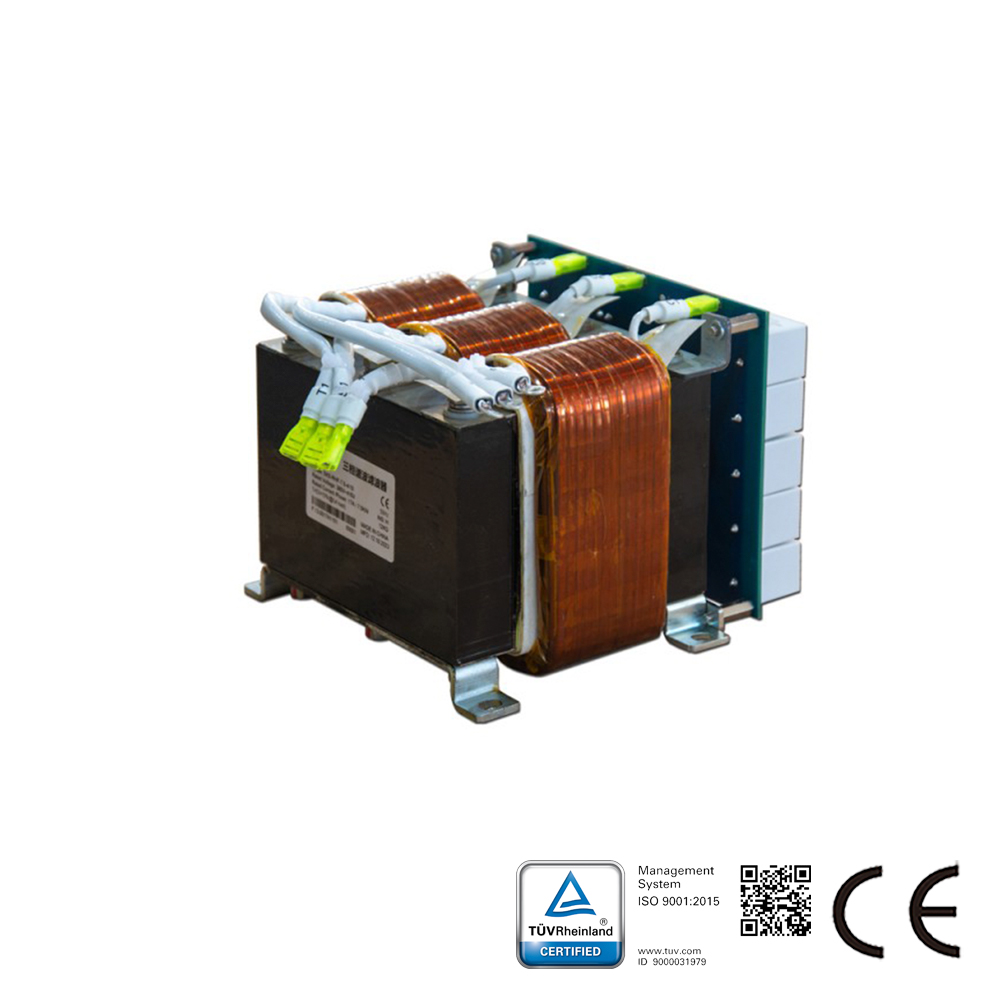

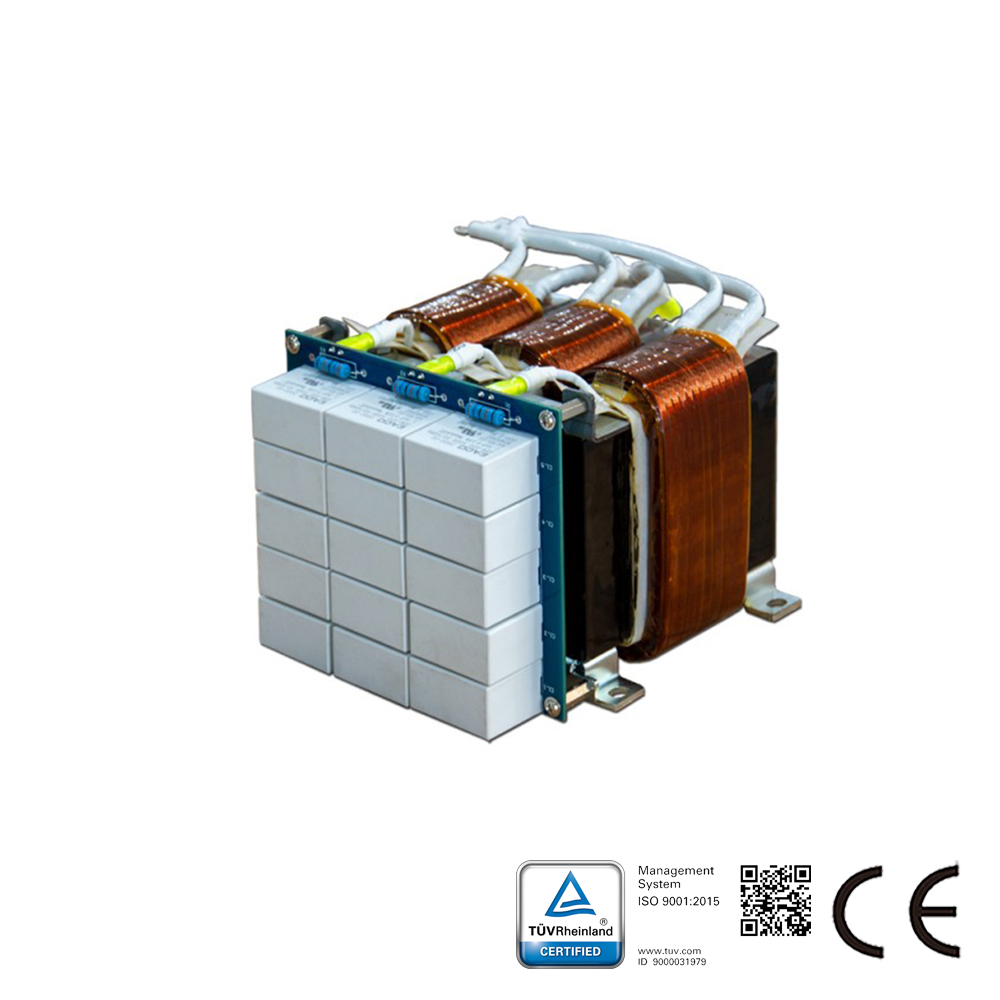

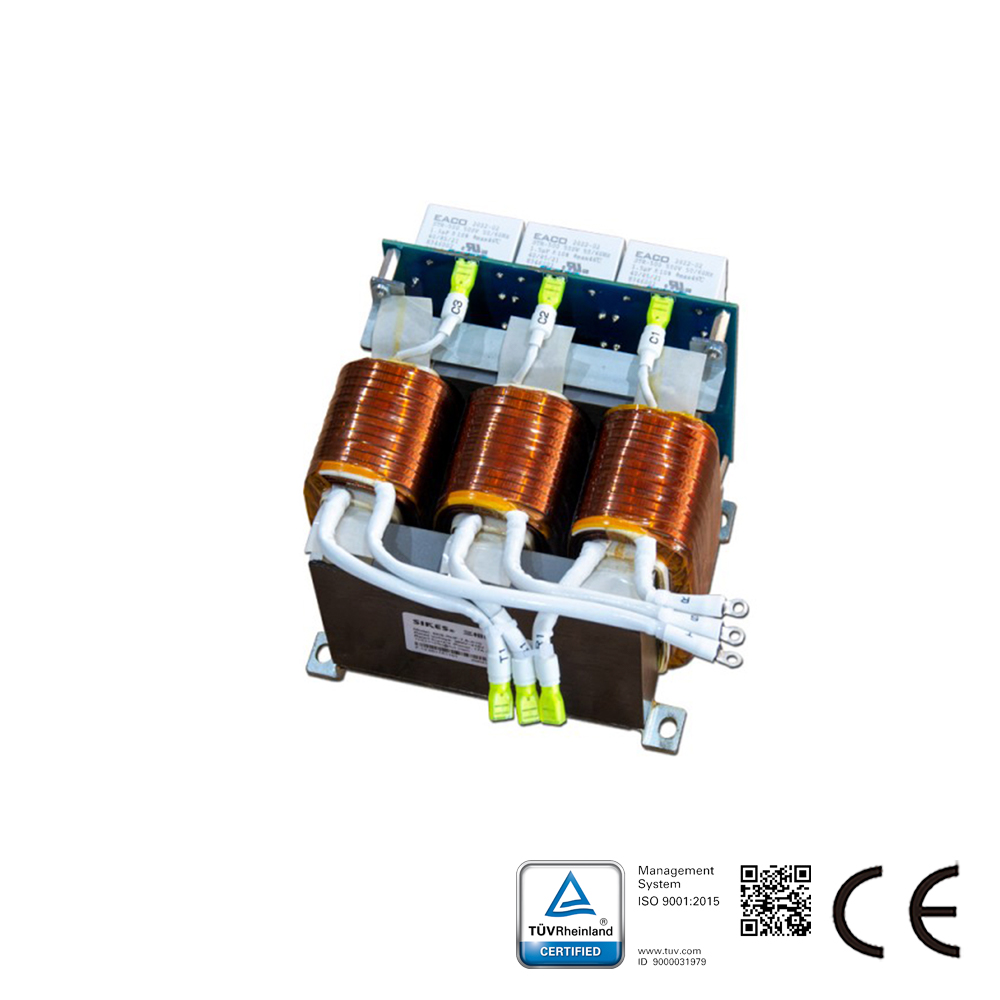

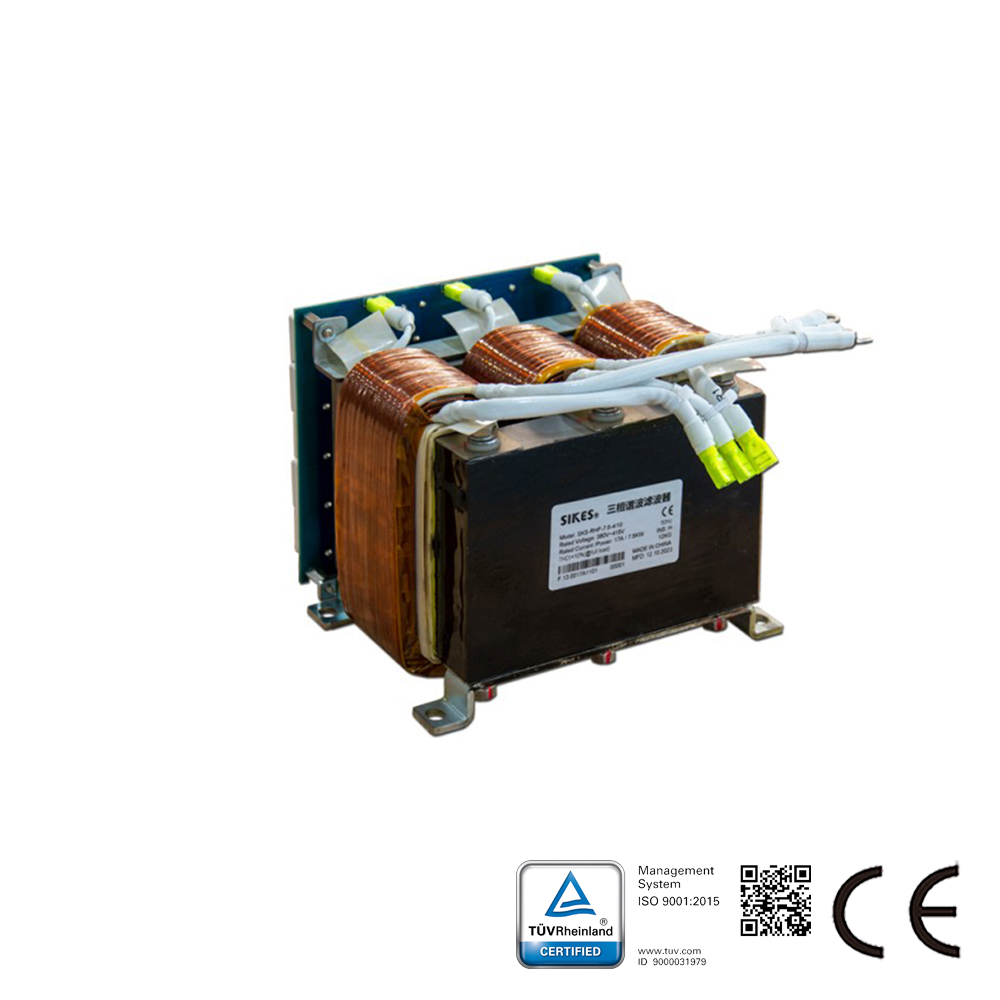

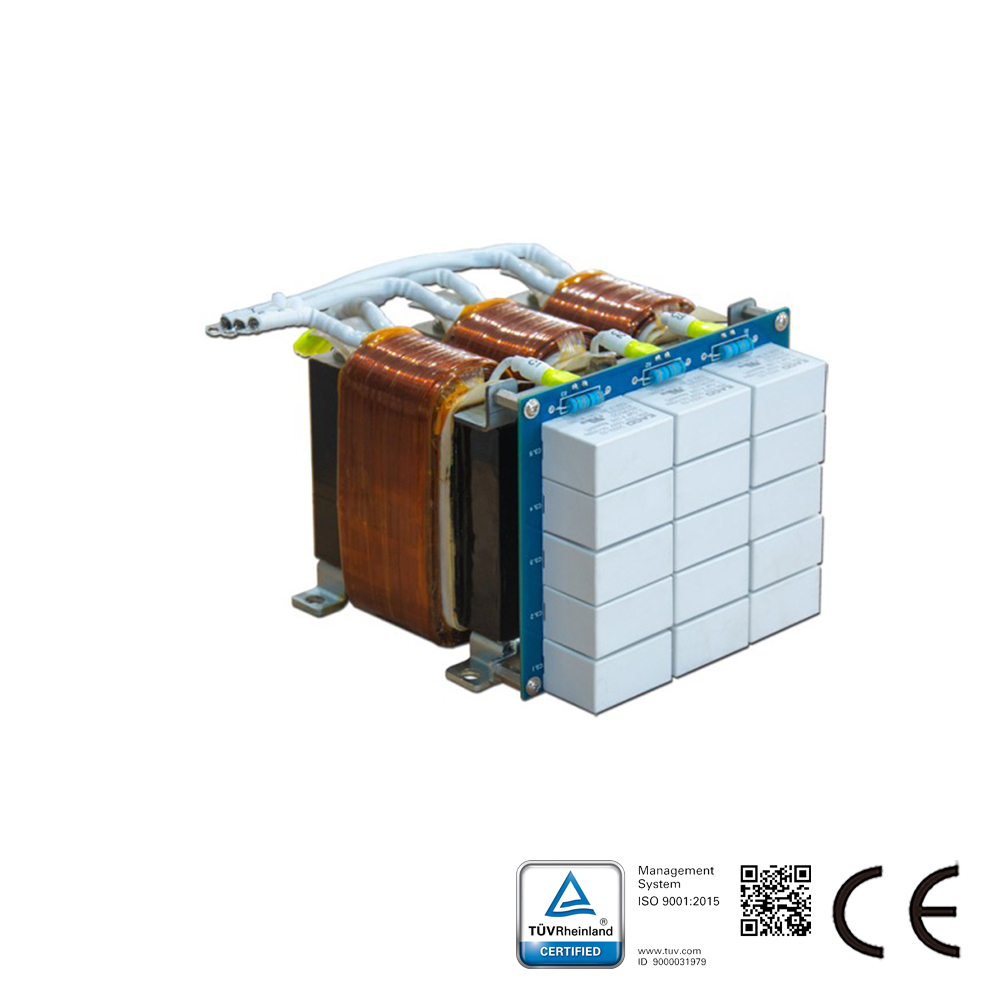

Das Sikes Passive Oberschwingungsfilter ist für nahezu jede Art von elektronischen Anwendungen mit Sechspuls-Gleichrichtern konzipiert. Das Filter kann die Oberschwingungsstromverzerrung effizient auf das erforderliche Maß reduzieren.
Typische Anwendung: Nichtlineare Drehstrom-Stromversorgungen, bei denen ein hohes Risiko aufgrund thermischer und elektrischer Überlast durch Oberschwingungsströme besteht.
(THDi＜5% auf Anfrage)
Produktmerkmale des Oberschwingungsfilters:
Der kompakteste Filter mit THDi<10 % (5 %);
Schnellinstallation und einfache Inbetriebnahmegestaltung;
Kosteneffizientes passives Oberschwingungsfilter;
Trägt zur Einhaltung internationaler Stromqualitätsnormen bei.
Technische Eigenschaften des Oberschwingungsfilters:
Nennbetriebsspannung: 3*380 bis 500 VAC ±10 %;
Betriebsfrequenz: 50 Hz (60 Hz auf Anfrage);
THDi<10 % oder <5 % (Systemanforderungen: TDHv<2 %, Netzspannungsunsymmetrie <1 %);
Nennleistung: 3,7 kW bis 630 kW;
Wirkungsgrad: 98 % bis 99 % bei Nennnetzspannung;
Überlast: 1,6-facher Nennstrom für 1 min, einmal pro Stunde;
Umgebungstemperatur: -25 bis +40 °C;
Schutzart: IP30 (IP40/IP65 auf Anfrage), Innenraum: IP20;
Kühlung: Interne erzwungene Luftkühlung;
Der passive Oberschwingungsfilter von Sikes ist Ihre ideale Wahl neben Filtern von Schaffner und MTE.
Anwendungen von Oberschwingungsfiltern:
Schienenverkehr und Transportwesen;
Gleichstrom-Schnellladegeräte;
HLK-Anlagen;
Ventilator- und Pumpenanwendungen;
Industrielle Automatisierung und Robotikausrüstung;
Wechselstrom- und Gleichstrommotorantriebe sowie Frequenzumrichter;
Geräte mit Sechspuls-Gleichrichtervorschaltgerät.
| AC/DC | AC |
| IP-Schutzart | IP65 |
| Nennstrombereich (A) | 17 |
| Nennspannungsbereich (V) | 380-415 |
| Phasen | 3-Phasen |
| Schaltfrequenz | Auf Anfrage |
| THDi | <10% |
| THDv | <5% |
| Optik-Typ | Passiv |
