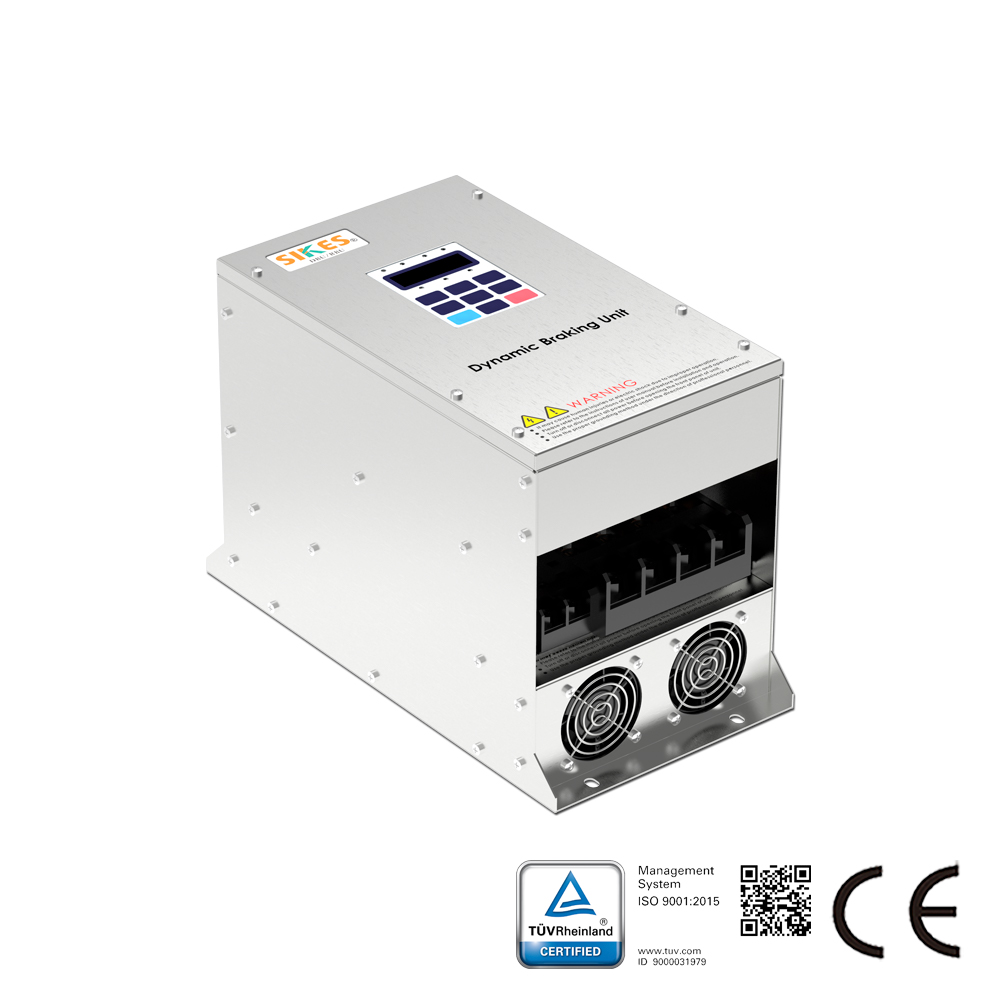

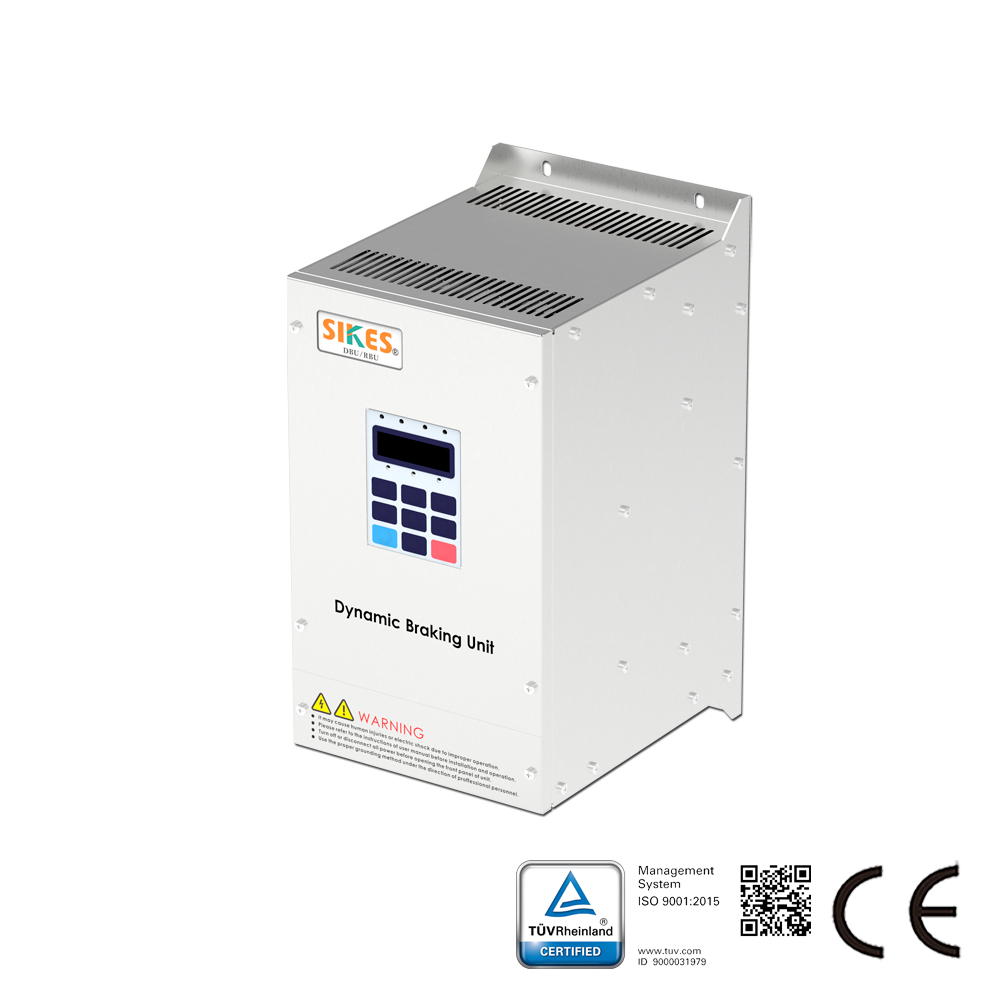

Beschreibung der Bremsseinheit:
Die GN-Serie dient dazu, die beim Abbremsen des Motors entstehende Rückgewinnungsenergie in eine Bremsseinheit umzuleiten und diese Energie in Wärme umzuwandeln. Die Rückgewinnungsenergie fließt vom Motor in den Gleichspannungszwischenkreis des Umrichters und äußert sich als erhöhte Zwischenkreisspannung.

Vorteile:
Sicherheit: Die Auslösefunktion bei IGBT-Kurzschlussdurchbruch kann Brände verhindern, die durch einen IGBT-Durchbruch des Widerstands nach Überlastbetrieb verursacht werden.
Breite Kompatibilität: Kompatibel mit allgemeinen Widerständen, bei spezieller Auslegung auch mit induktiven Widerständen. Einstellbare Chopper-Spannung DC 630V bis DC 760V.
Wirtschaftlichkeit: Hohes Leistungsverhältnis zum vernünftigen Preis. Effektiv und praktisch für Bremskreise von Umrichtern.
Installation: Buchförmiges Design, ermöglicht Parallelinstallation mit Null-Abstand. Es wird empfohlen, bis zu 3 Einheiten parallel zu installieren.

Merkmale dieser Serie:
Nennleistung: 55 kW–500 kW;
Nennbremsstrom: ≤500 A;
Chopper-Spannungsbereich: DC 1150 V ±5 V (mit Tastatur);
Spannungsstufe: 660 V;
Mindestwiderstandswert: 8,5–2,8 Ω;
IP-Schutzart: IP00/IP23;
Anschlussklemme: M10;
ED: 20 %–80 %;
Vibration: 0,5 g;
Temperaturkoeffizient: ≤400 ppm/°C.
