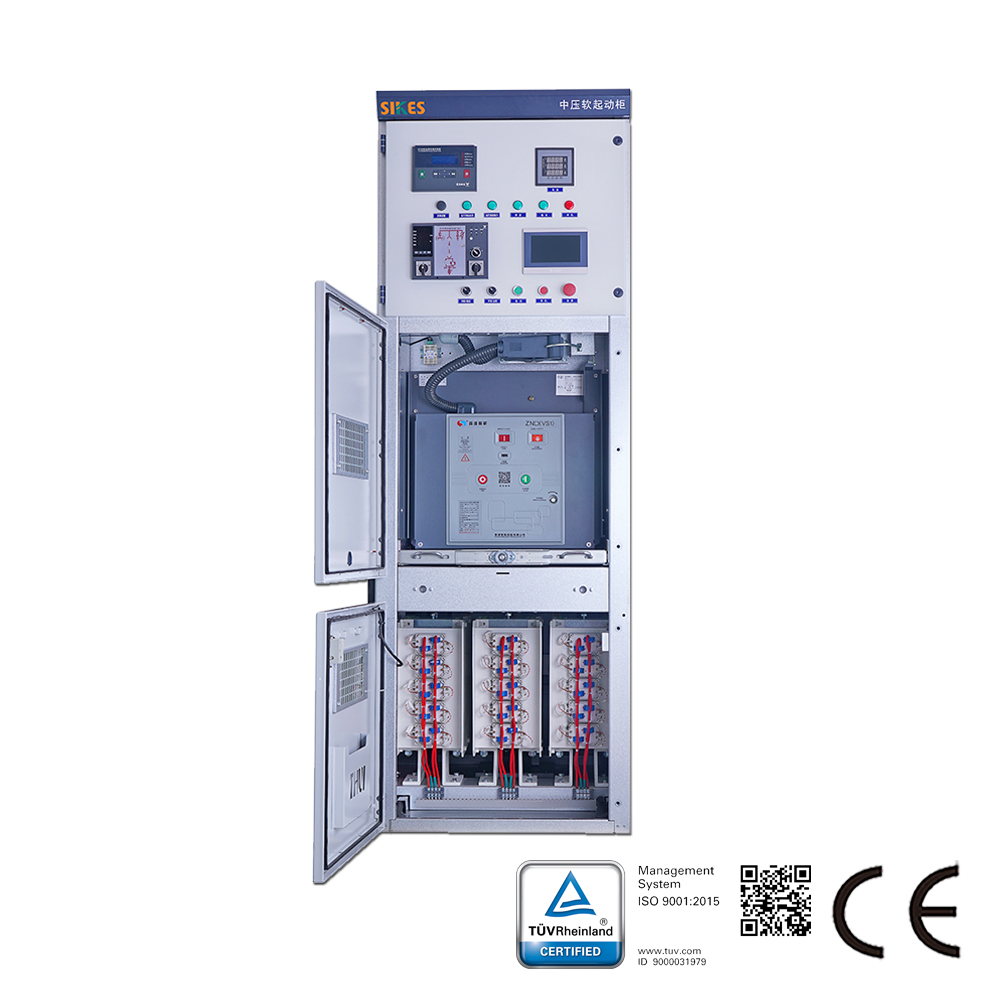

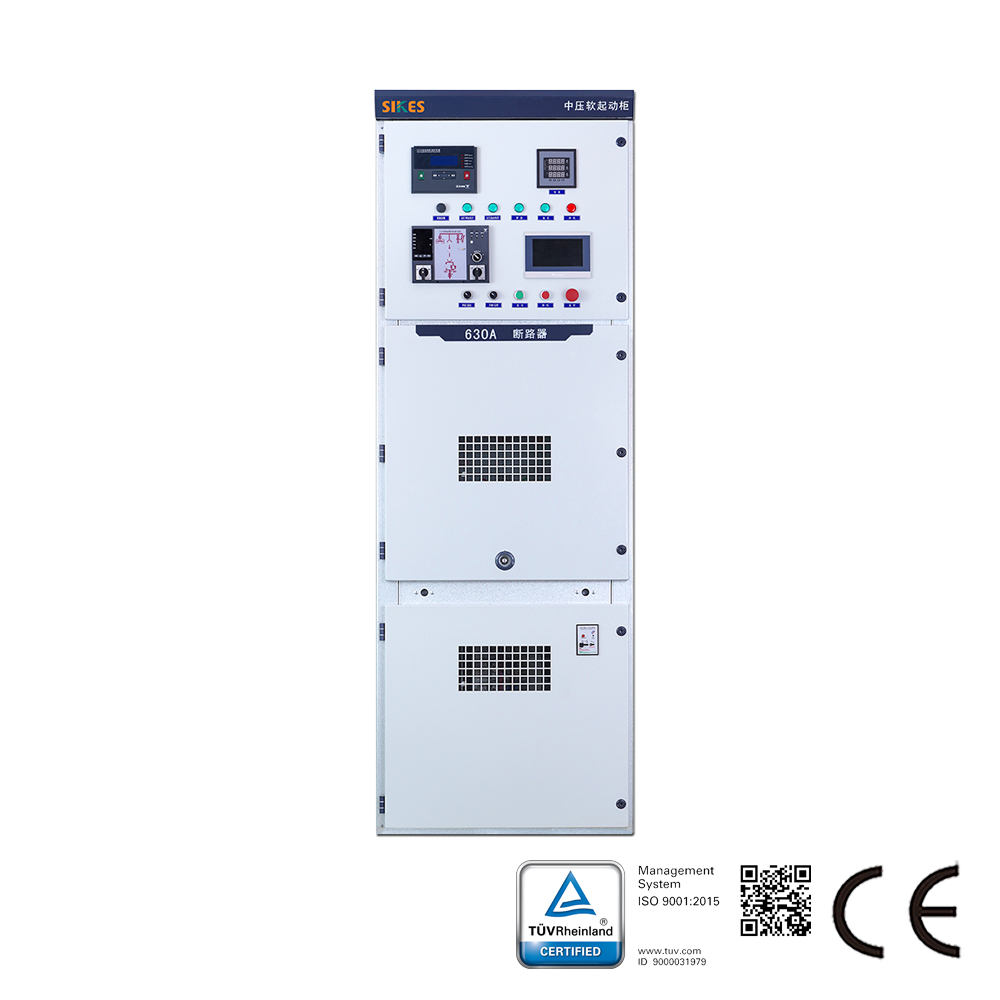

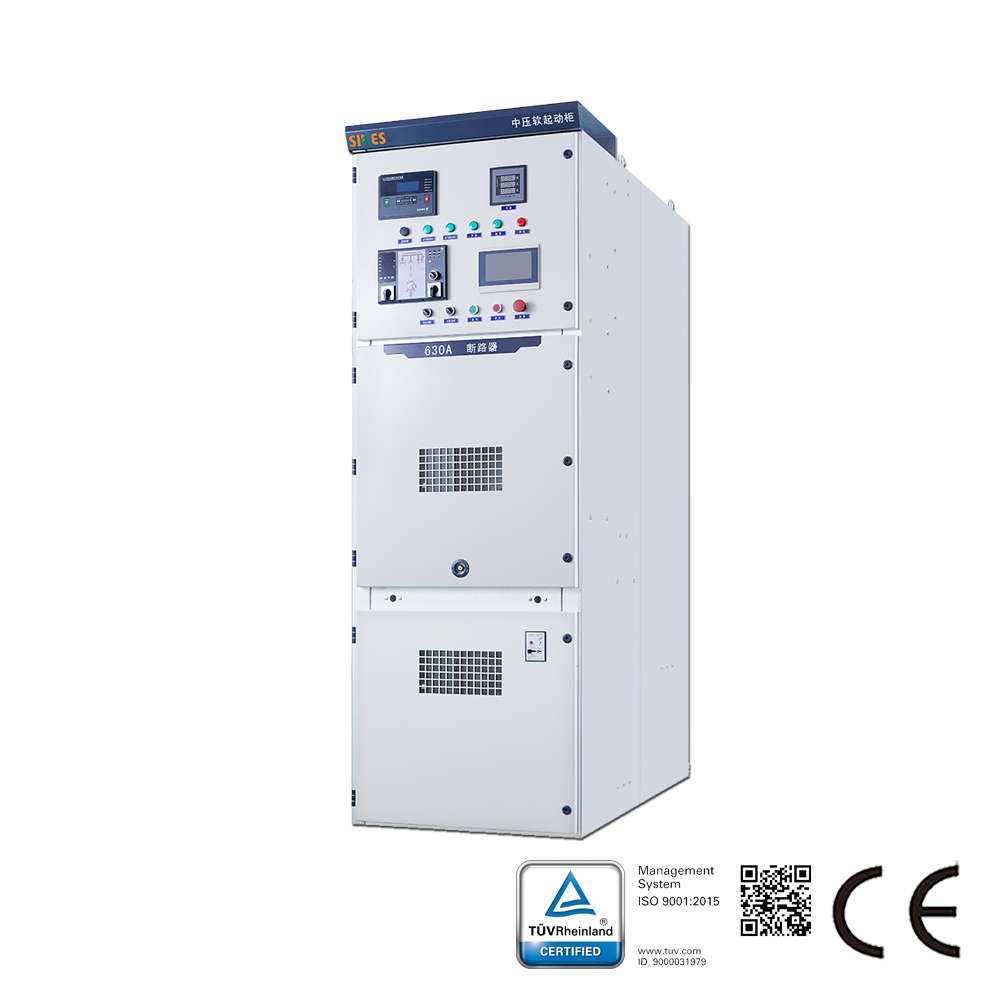

Die HVT-Serie Integrierter Sanftanlaufschrank ist ein dreifach integriertes Design, das Schaltgerät, Sanftanlaufeinheit und Bypass-Schrank in einer Einheit vereint, was zu einem kompakten Platzbedarf und einfacher Installation führt.
Die Standardkonfiguration umfasst einen netzseitigen Vakuumleistungsschalter und einen Bypass-Vakuumschütz, wodurch separate Bypass-Schränke und Schaltgeräte entfallen und sowohl Kosten als auch Planungskomplexität reduziert werden.
Durch das kompakte Design beträgt das Volumen nur 50 %–60 % anderer Sanftanlaufgeräte gleicher Leistung, was wertvollen Platz spart. Der Schrank besteht aus aluzinkbeschichteten Stahlblechen, CNC-gefertigt, vollständig metallgekapselt und mit modularer Struktur aufgebaut. Er verfügt über ein fortschrittliches Mehrfachbiegeverfahren, Verbindungen mittels Schraubbolzen und Muttern sowie hohe Präzision, Korrosionsbeständigkeit, geringes Gewicht, hohe Festigkeit und ausgezeichnete Teileaustauschbarkeit.
Er kann entweder mit der einheimischen ZN63A-12 (VSI)-Serie oder importierten VD4-Vakuumleistungsschaltern ausgestattet werden, was breite Anwendbarkeit, hohe Zuverlässigkeit und jahrelangen wartungsfreien Betrieb bietet.
Ein hochzuverlässiges Verriegelungssystem erfüllt vollständig die “Fünf-Schutz”-Anforderungen. Jeder Hochspannungsraum verfügt über einen Druckentlastungskanal zur Gewährleistung der Personensicherheit.
Der HVT-Serie Integrierter Sanftanlaufschrank ist ein neuartiges Sanftanlaufgerät, entwickelt von Sikes Electric. Dieses Gerät ist eine leistungsstarke, multifunktionale und hochsichere intelligente Ausrüstung, die mit fortschrittlichen Steuerungstheorien entwickelt wurde. Es wird hauptsächlich zur Steuerung und zum Schutz von Hochspannungsmotoren beim Starten, Betrieb und Stoppen eingesetzt. Der HVT-Serie Integrierter Sanftanlaufschrank basiert auf einem hochschnellen digitalen Signalprozessor, integriert moderne Steuerungsmethoden sowie verschiedene dynamische und statische Schutzmaßnahmen, um hohe Leistung zu erreichen. Das Gerät kann den Anlaufstrom des Motors dynamisch, in Echtzeit und effektiv auf einen voreingestellten Wert begrenzen, wodurch Spannungseinbrüche im Netz durch übermäßigen Anlaufstrom verhindert werden. Es gewährleistet sanftes Anlaufen, reduziert die erforderliche Leistung der Umspann- und Verteilungsanlagen und spart Projektinvestitionskosten. Das Gerät bietet umfassende, zuverlässige und präzise Motorschutzfunktionen, einschließlich Überstrom, Überlast, Stromunsymmetrie, Phasenausfall und Thyristorfehler.
Der HVT-Serie Integrierter Sanftanlaufschrank reduziert den Spannungsabfall im Netz durch Direktstart von Motoren. Der Einsatz dieses Produkts beeinträchtigt nicht den normalen Betrieb anderer am gleichen Netz angeschlossener Geräte. Es verringert den Einschaltstrom des Motors, der andernfalls zu übermäßigem lokalem Temperaturanstieg und verkürzter Motorlebensdauer führen würde. Der Einschaltstrom kann auch elektromagnetische Störungen verursachen, die den normalen Betrieb elektrischer Instrumente beeinträchtigen. Zudem minimiert der HVT-Serie Integrierter Sanftanlaufschrank die mechanischen Belastungen beim Direktstart, die den Verschleiß der angetriebenen Maschinen beschleunigen. Er reduziert auch elektromagnetische Störungen und verbessert so die Gesamtbetriebseffizienz.

1. Modulare Struktur mit komponentenbasierter Konstruktion für einfache Wartung.
2. Einsatz eines 32-Bit-Digitalen Signalprozessors (DSP) und einer leistungsstarken Speicherprogrammierbaren Steuerung (SPS) zur echtzeitfähigen, hocheffizienten, zuverlässigen und stabilen Gerätesteuerung.
3. Bietet mehrere Anlaufverfahren, einschließlich Rampe, Kickstart + Rampe, Strombegrenzung, Rampe + Strombegrenzung und Einrückbetrieb, mit konfigurierbaren Anlaufzeitintervallen.
4. Optionen für Freilaufauslauf und weiches Stoppen: Weiches Stoppen ist für spezielle Anwendungen geeignet, wie z.B. zur Vermeidung von Wasserschlägen.
5. Störfestigkeit: Vollständige galvanische Trennung zwischen Hochspannungs- und Steuerteil gewährleistet einen sicheren, zuverlässigen Betrieb und hohe Störimmunität.
6. Messfunktionen: Einzelmessung der Drehstromströme, Spannungsmessung und Nullstrommessung.
7. Spannungsschutz: Umfasst Schutz gegen Blitzüberspannung, Schaltüberspannung, verschiedene statische und dynamische Spannungsteilungsverfahren sowie mehrere Überspannungs-Ableitschutztechnologien.
8. Schutzfunktionen: Umfassender Schutz einschließlich Phasenausfall, Überstrom, Überspannung, Unterspannung, Überlast, Unterlast, Übertemperatur, Stromunsymmetrie, Thyristorfehlererkennung und Nullschutz.
9. Anzeigefunktionen: Großes Touchscreen-Bedienpanel (HMI) für benutzerfreundliche und intuitive Bedienung.
10. Kommunikationsfunktionen: RS485-Kommunikation mit MODBUS RTU-Protokoll. Unterstützt zentrale Steuerung über eine Host-PC.
11. Alle Steuerungsvorgänge erfolgen bei geschlossener Schranktür. Hoch- und Niederspannungsbereiche sind getrennt. Der Schrank besteht aus drei Abteilen: Niederspannungsabteil, Hochspannungsabteil und Ventileinheitenabteil. Er verfügt über ein Fünf-Verhütungs-Verriegelungssystem.

1. Zementherstellung: Ofenzuggebläse, Druckgebläse, Kühlerentstauber, Rohmühlen, Ofenzufuhrgebläse, Kühlerabluftgebläse, Sichtergebläse, Hauptentstauber usw.
2. Öl & Gas: Kühlwasserpumpen, Hauptpipelinepumpen, elektrische Tauchpumpen, Einspritzpumpen, Kesselspeisepumpen, Solepumpen, Zuggebläse, Entkesselungspumpen, Kompressoren usw.
3. Metallurgie: Lüftungsgebläse, Schlammpumpen, Absauggebläse, Zuggebläse, Entkesselungspumpen usw.
4. Elektrizitätserzeugung: Kondensatpumpen, Entstauber, Druckgebläse, Zuggebläse, Abwasserpumpen, Kesselspeisepumpen usw.
5. Städtische Wasserversorgung: Wasserpumpen; Abwasserbehandlung: Abwasserpumpen, Reinigungspumpen, Reinwasserpumpen usw.
6. Bergbau: Grubenwasserpumpen, Medienpumpen, Abluftgebläse, Kugelmühlen, Brecher, Förderanlagen usw.
7. Pharmazie: Reinigungspumpen, Kältekompressoren usw.
8. Papierherstellung: Holländer usw.
