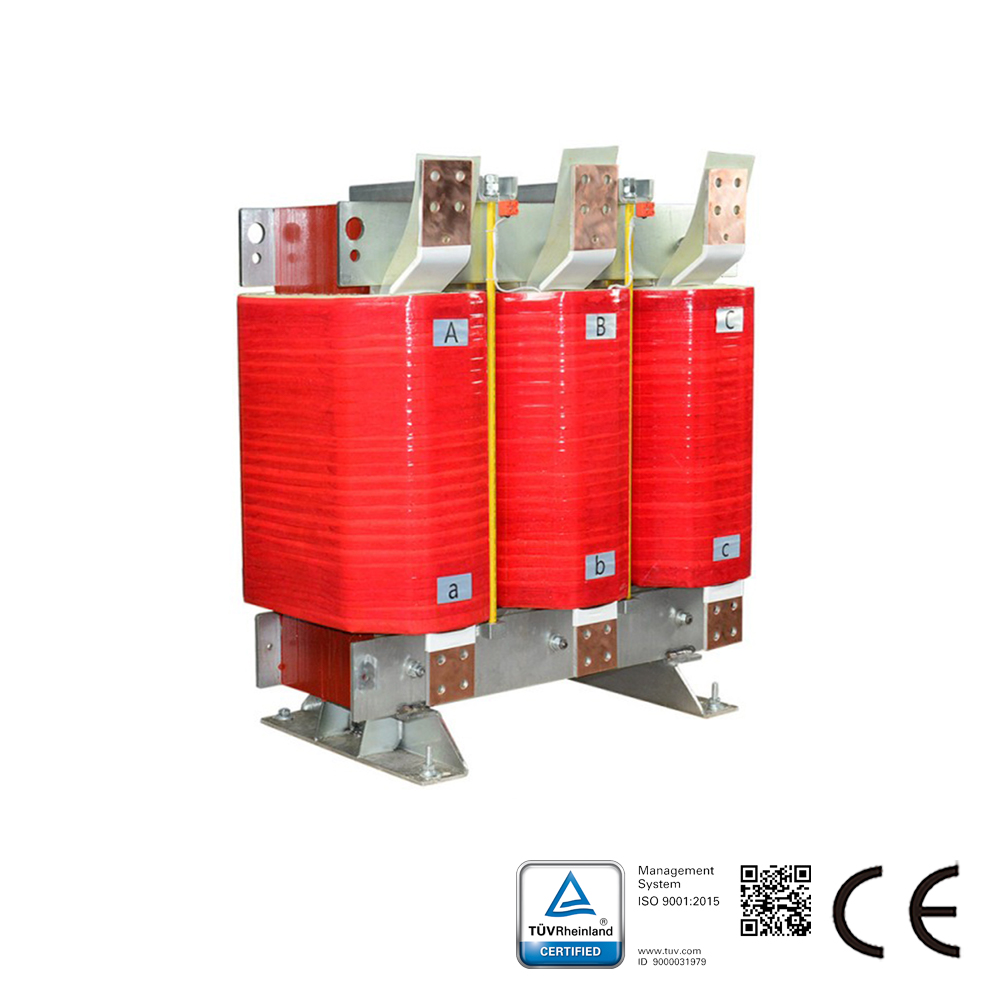

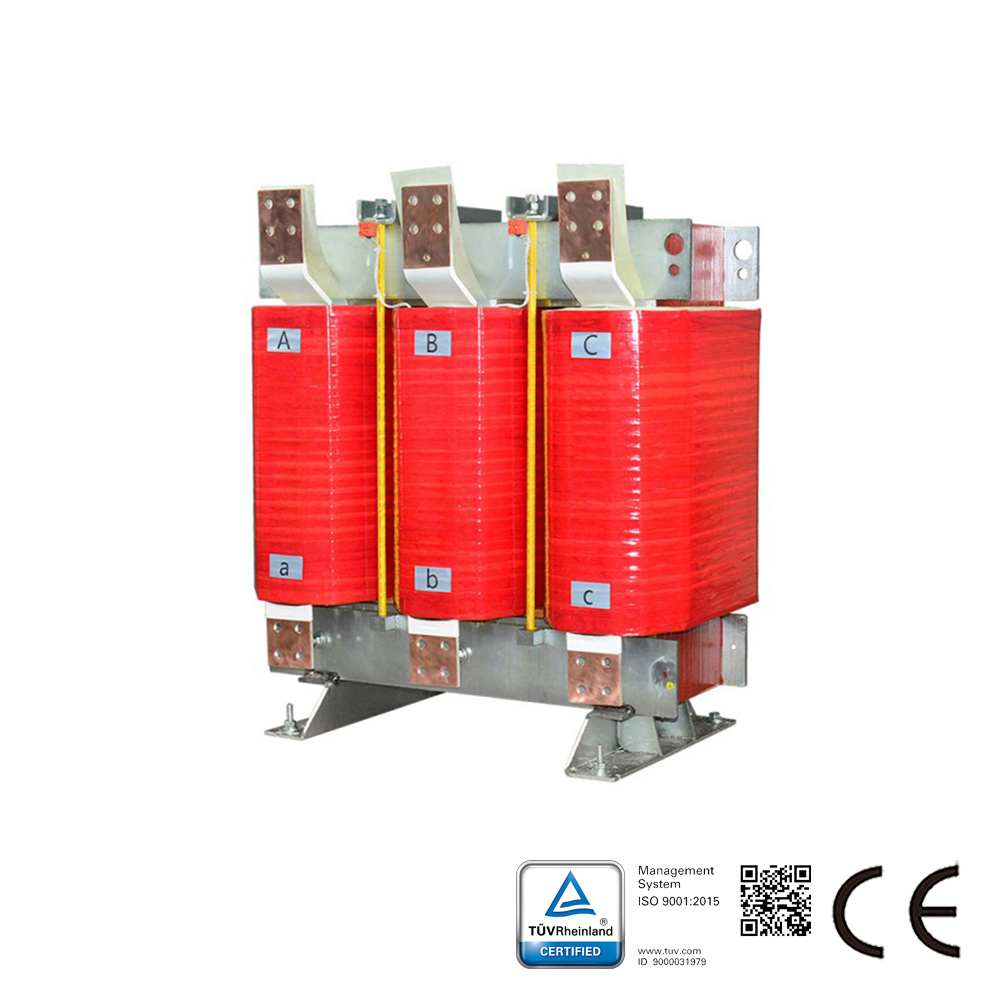

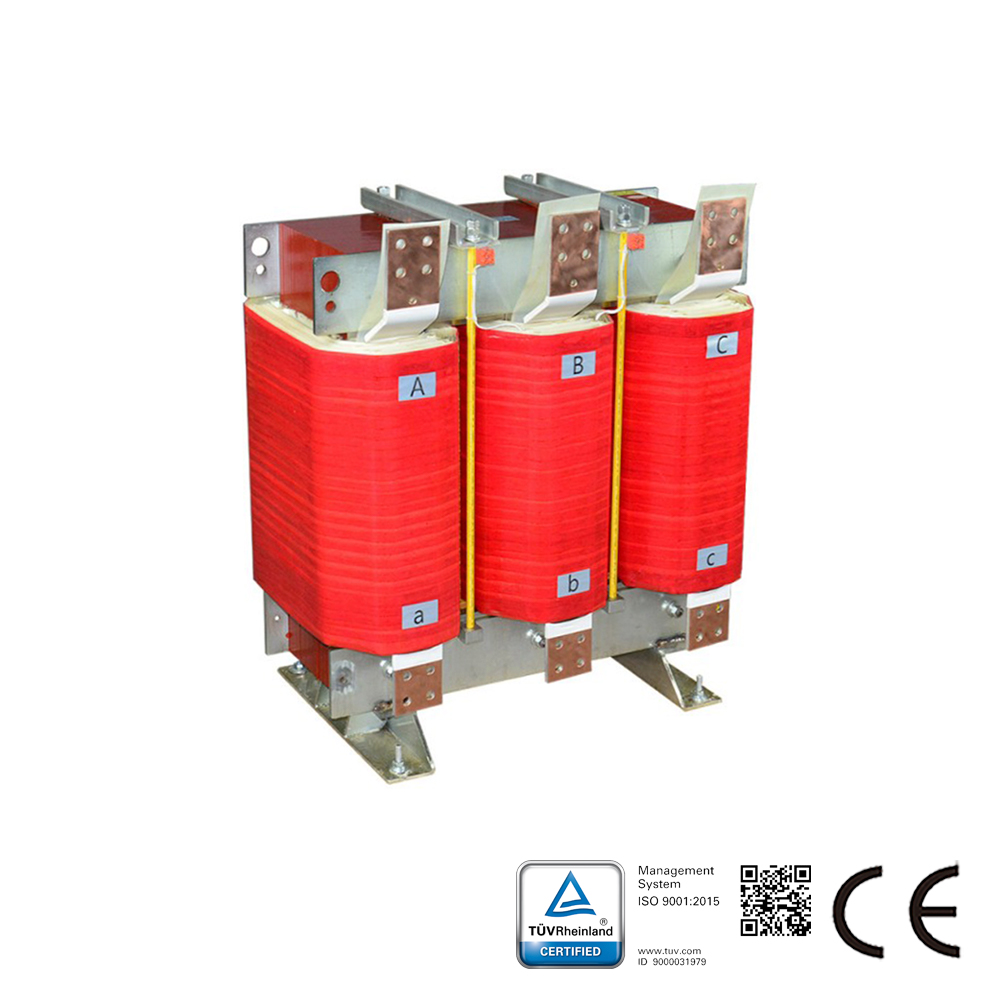

Beschreibung des Lastdrosselspulen:

Die SKS-OCL-Serie Lastdrosselspulen wird in Reihe mit elektrischen Betriebsmitteln geschaltet, um einen spezifischen, gesteuerten Widerstand in den Wechselstromkreis einzubringen. Diese Serie wird auf der Ausgangsseite von Frequenzumrichtern eingesetzt, um Einschaltspannungen zu unterdrücken, Einschalt- und Spitzenströme zu reduzieren, den Wirkleistungsfaktor zu verbessern, Netzoberschwingungen zu begrenzen und die Ausgangsstromkurvenform zu optimieren. Lastdrosselspulen werden auch als Ausgangsdrosselspulen bezeichnet.

Materialeigenschaften der Lastdrossel:
Flexible Materialauswahl: Wahl von Siliziumstahl-, Ferrit- oder amorphem Kernmagnetmaterial entsprechend der Anwendungsfrequenz;
Hervorragende Eigenschaften: Durch Wicklungsstruktur mit Folienwicklung geringer Gleichstromwiderstand, hohe Widerstandsfähigkeit gegen elektromagnetische Kräfte, gute Kurzzeitüberlastfähigkeit;
Zuverlässige Leistung: Verwendung von Isoliermaterialien der Klasse F, die einen zuverlässigen Betrieb unter rauen Arbeitsbedingungen gewährleisten;
Geringe Geräuschentwicklung: Konstruktion mit niedriger magnetischer Flussdichte, Drosseln mit hoher Linearität. Durch leistungsstarke Überlastbleche ist die Drossel geräuscharm.

Merkmale dieser Serie:
Nennbetriebsspannung: 380V/690V/1140V
Betriebsfrequenz: 50/60Hz
Strombereich: 5-1600A
Betriebsumgebungstemperatur: -25℃ bis 50℃
Dielektrische Festigkeit: Kern-Wicklung, 3000V AC/50Hz/5mA, 60s schadensfrei (Werksprüfung)
Isolationswiderstand: Kern-Wicklung, 1000V DC, Widerstand >100MΩ
Geräuschentwicklung: Weniger als 65dB (gemessen im horizontalen Abstand von 10 Metern zur Drossel)
Schutzart: IP00
Isolationsklasse: F/H
Norm: GB 19212.1-2008, GB/T 1094.6-2011

Anwendung von Lastdrosseln:
Für Frequenzumrichter und Motoren
