Spezifikationen des Sternpunkt-Erdungswiderstands:

Fehlerstrom: 1-5000A

Systemspannung: 0,38 kV – 100 kV (3, 6, 10, 35)

Erwärmungszeit: 5 s, 10 s, 30 s, 60 s, Dauerbetrieb

Widerstandswert (20 °C): 0,01 – 1500 Ω

Temperaturanstieg: Kurzzeittemperaturanstieg (10-60 s) maximal 760 °C nicht überschreitend, Dauerbetriebstemperaturanstieg bis zu 385 °C

Wartungsfrei, schneller und einfacher Austausch

Kompakte Bauweise und einfache Installation

Gehäuseschutzart: IP20 – IP56

Optionale Trennschalter, Hilfsschalter, Heizung, Stromwandler, Überwachungsgeräte und weiteres Zubehör

Eigenschaften des Sternpunkt-Erdungswiderstands:

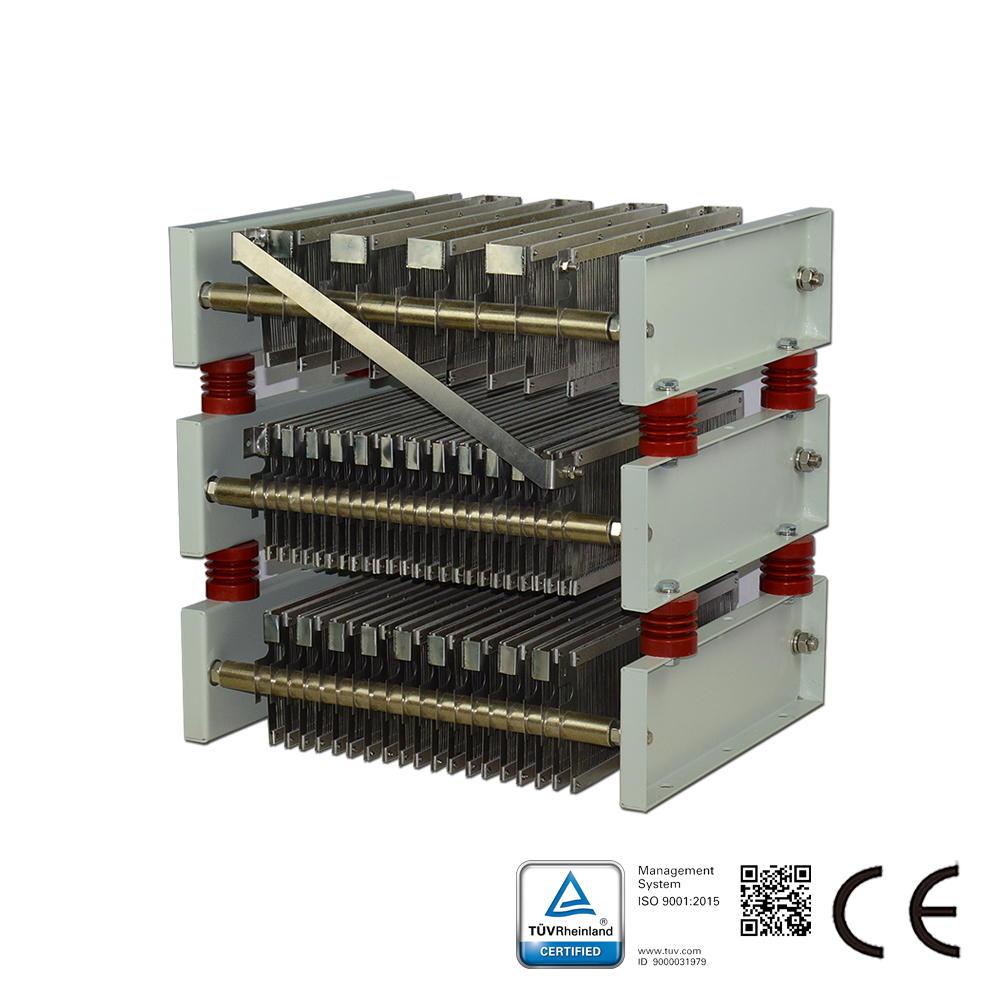

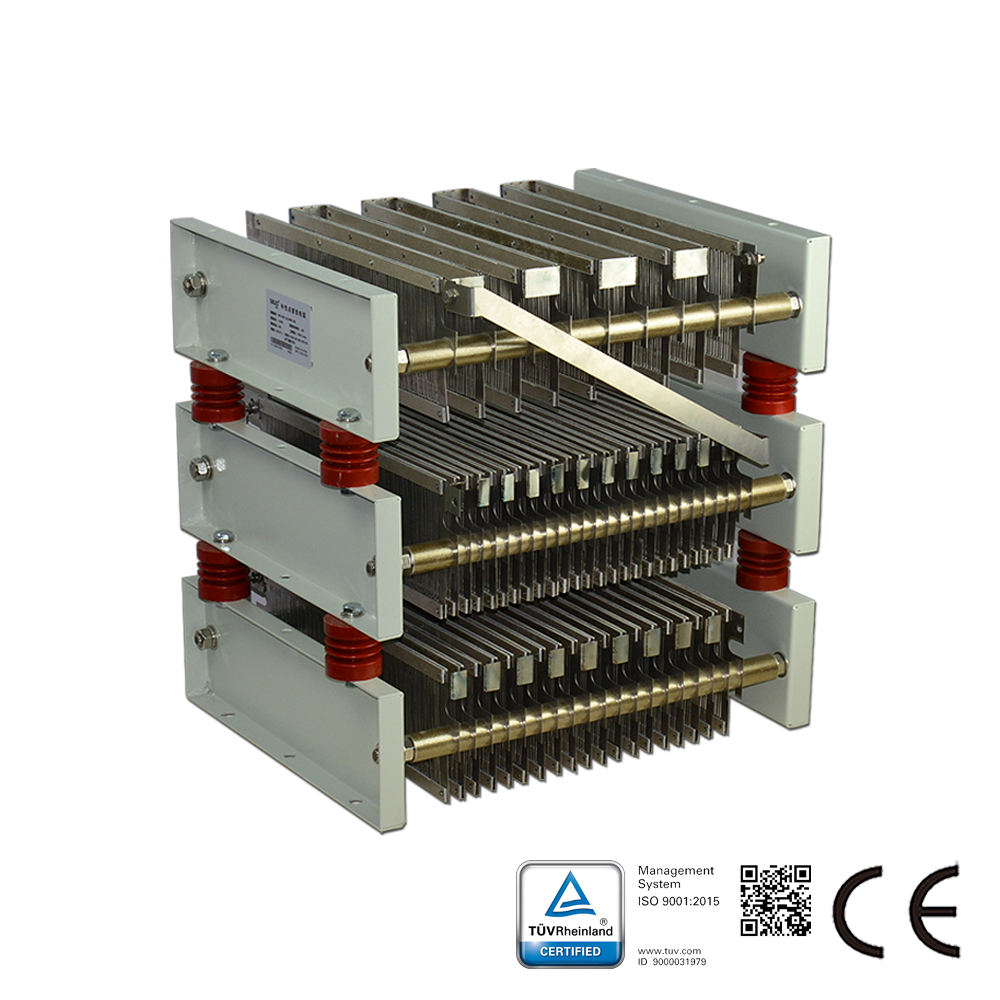

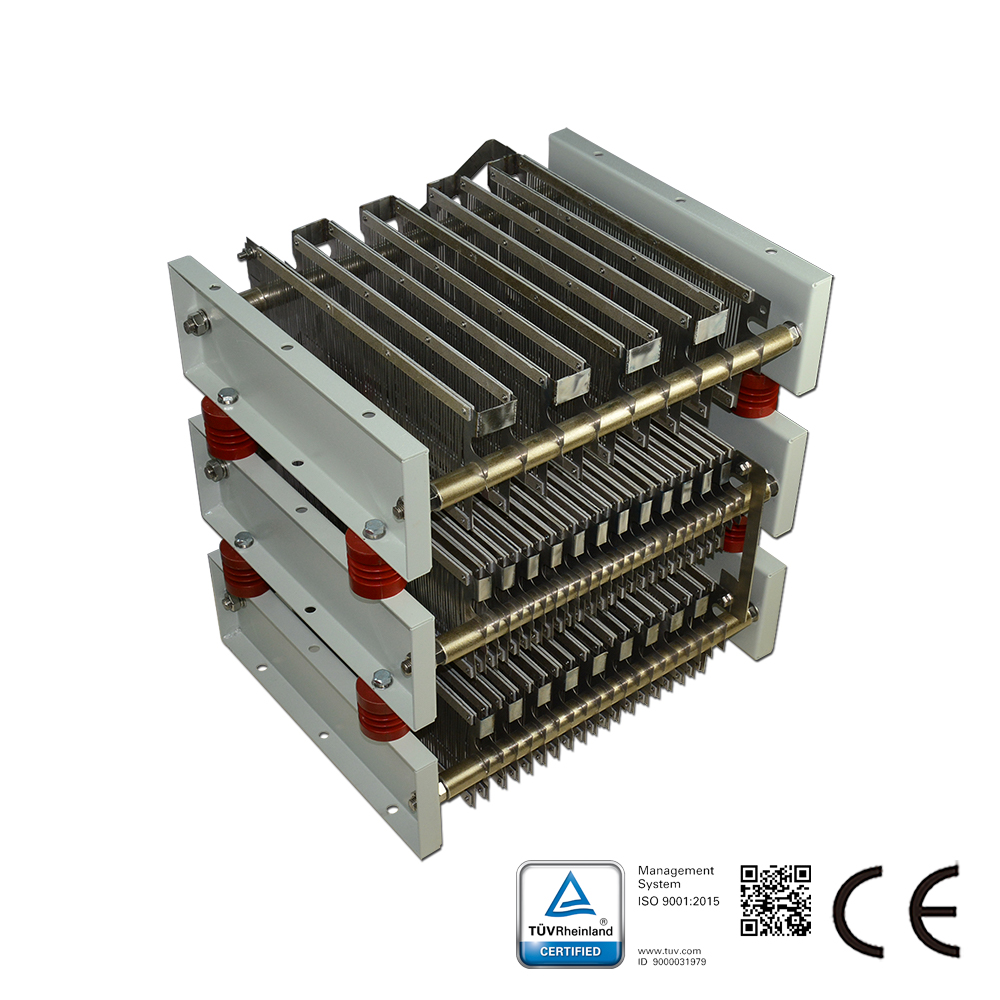

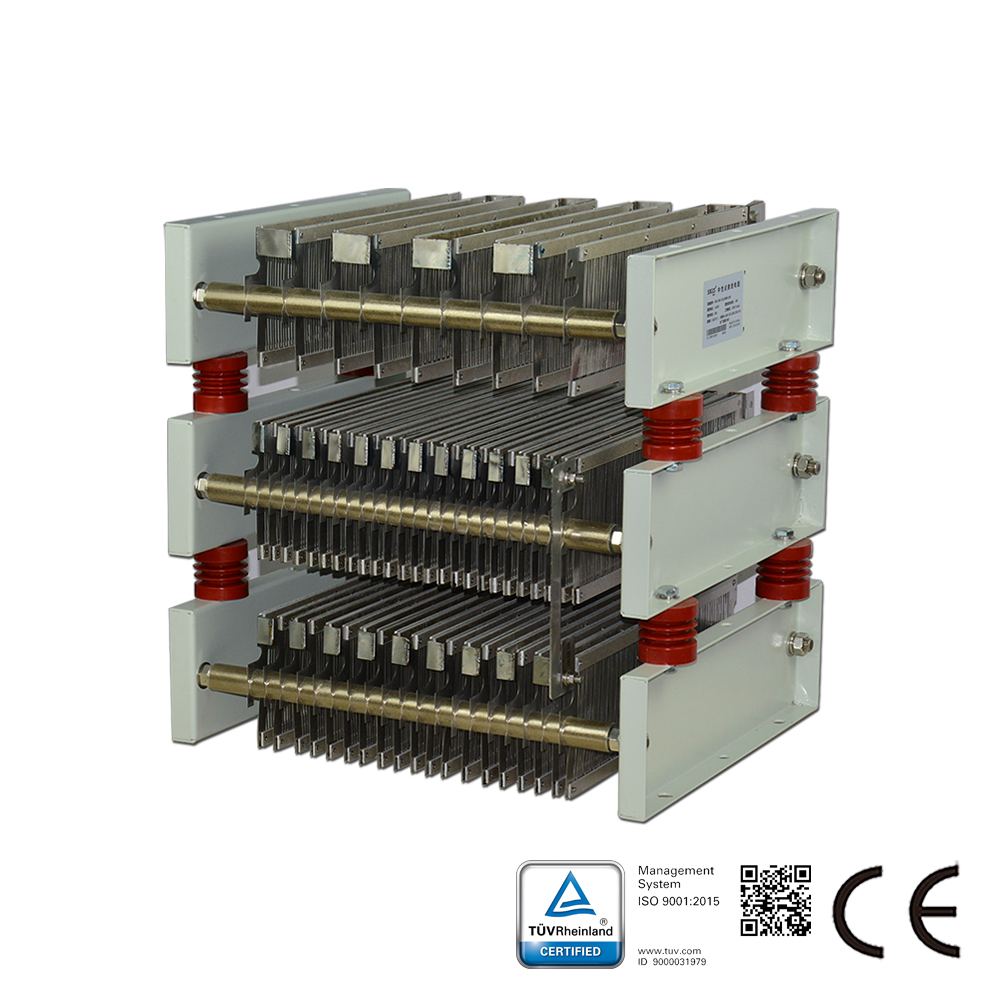

Einzigartige Stahlgitterstruktur für einfache Kühlung

Große Wärmekapazität des Widerstands, die Nennleistung des einzelnen Widerstandsblechs kann durch ein einzigartiges Verarbeitungsverfahren bis zu 1200 Watt erreichen;

Geringe Widerstandstoleranz, die Fertigungstoleranz des Widerstandsblechs kann unter ±5 % liegen

Der Widerstandswert kann in einem weiten Bereich eingestellt werden, der Einzelwiderstandsbereich beträgt 0,005 – 11,7 Ω.

Das Widerstandsblech verfügt über eine hohe Isolationsfestigkeit, die Durchschlagsfestigkeit des Widerstandsblocks und der Stützkomponenten kann 8,3 kV erreichen;

Geringe Widerstandsänderung im warmen Zustand, das Widerstandsblech besteht aus importiertem Edelstahlmaterial mit niedrigem Temperaturkoeffizienten, die Änderungsrate des thermischen Widerstands kann 20 % nicht überschreiten;

Hohe Stoßfestigkeit, das Widerstandsblech besteht aus hochtemperaturbeständiger Legierung mit starker Korrosionsbeständigkeit;

Kosteneffizient, kompakte Bauweise, einstellbare Anzahl an Widerständen, preisgünstig.

Merkmale des Erdungswiderstands für Sternpunktbehandlung:
1. Diese Serie besteht aus rostfreiem Stahllegierungsmaterial importiert aus dem Ausland, mit niedrigem Temperaturanstiegskoeffizienten und geringer Widerstandsänderungsrate;
2. Doppelte Isolierung, hohe Stabilität;
3. Schraubverbindung, leicht demontierbar, zuverlässige Verbindung;
4. Kann mit intelligenter Überwachungsvorrichtung nachgerüstet werden, die Erdungsfehlerstrom und -spannung effektiv überwacht sowie Schalt- und Alarmkontakte bereitstellt.

Produktanwendung des Neutralleiter-Erdungswiderstands:
Er wird hauptsächlich in Stromübertragungs- und Verteilungssystemen unter 110 KV eingesetzt, die überwiegend aus Kabelleitungen bestehen, bei Einphasen-Erdkurzschlüssen mit kapazitivem Fehlerstrom sowie in Kraftwerkssystemen mit geringem kapazitivem Strom, jedoch zur Vermeidung von Resonanzüberspannungen. Ersteres erfolgt meist als Niederohm-Erdung, letzteres überwiegend als Hochohm-Erdung. Derzeit wird der Neutralleiter-Erdungswiderstand breit in städtischen Verteilnetzen, großen Industriegebieten, Kraftwerken, Offshore-Plattform-Verteilungssystemen und großen Chemieanlagen eingesetzt.
