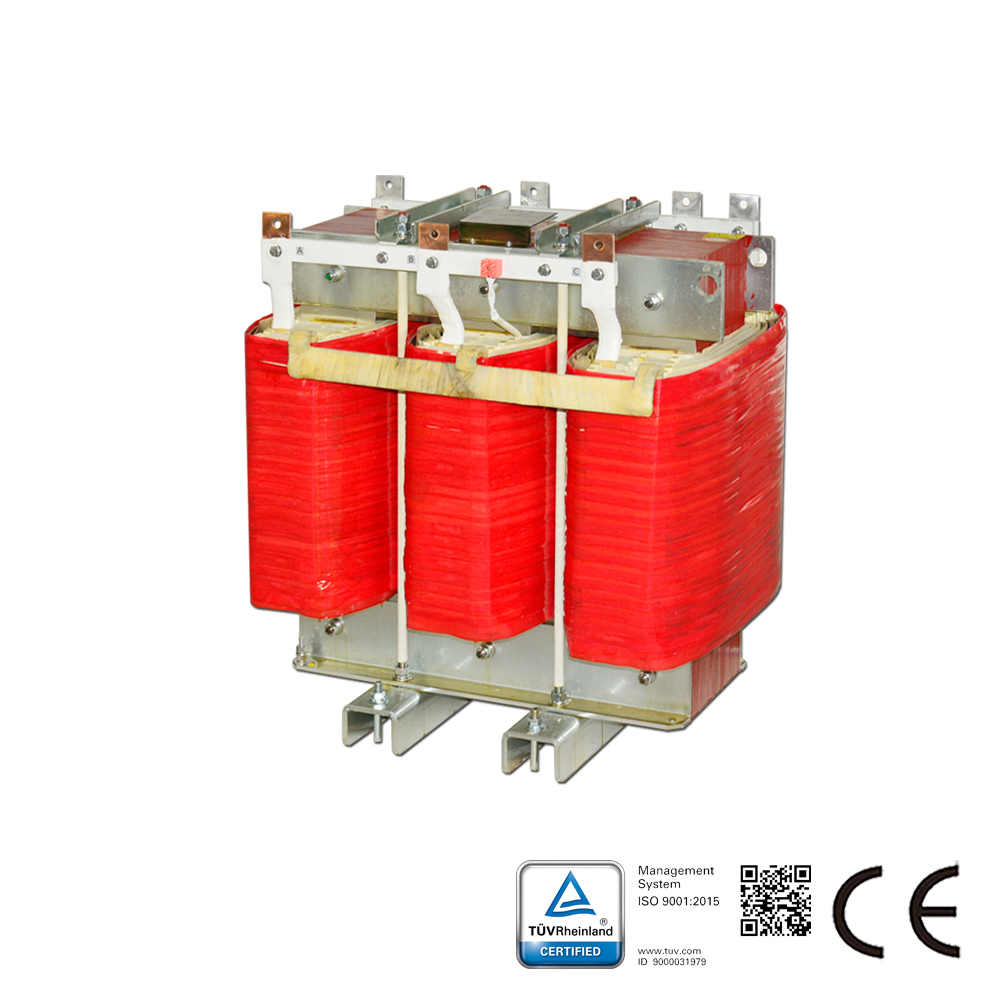

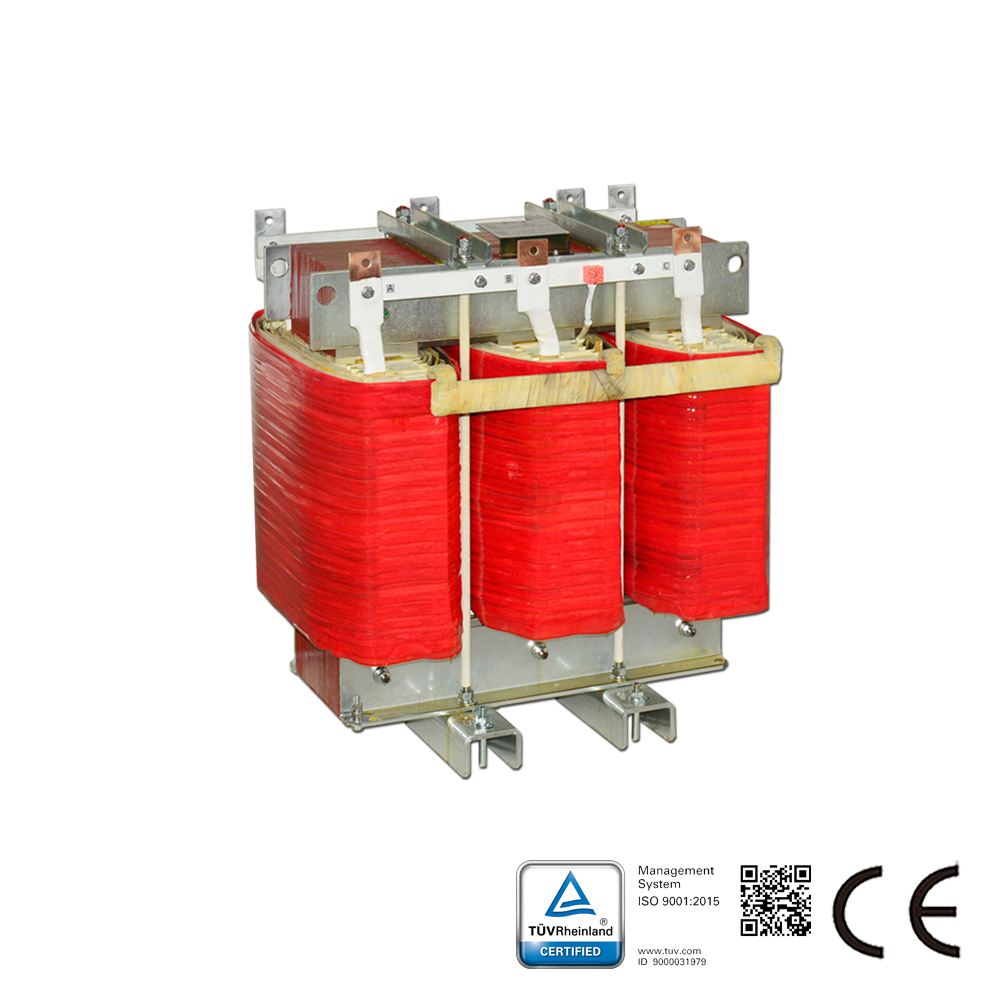

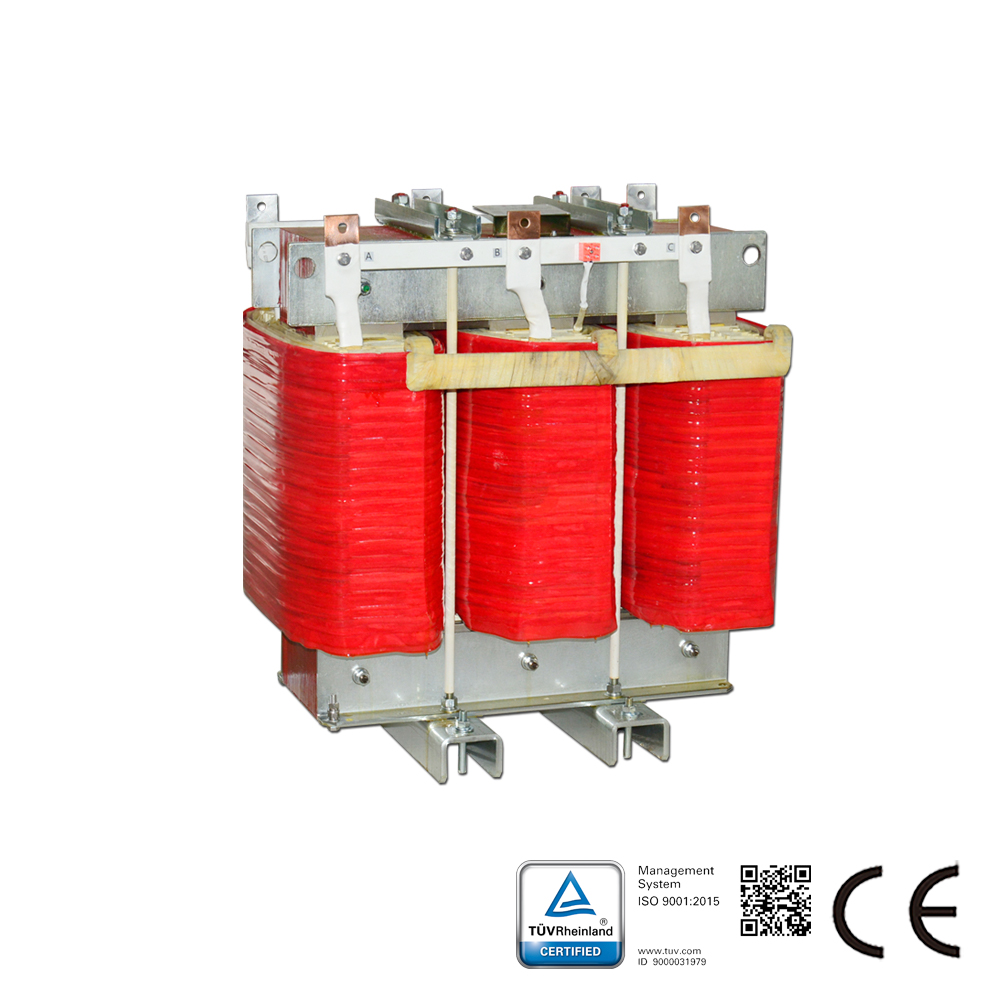

Beschreibung des Netzisolationstransformators:

Ein Netzisolationstransformator bezeichnet einen Transformator mit elektrisch isolierten Eingangs- und Ausgangswicklungen. Er verhindert unbeabsichtigtes Berührungsschlagen und isoliert gleichzeitig den Strom der Primär- und Sekundärspulen.
Netzisolationstransformatoren finden breite Anwendung in der Elektronikindustrie, im Bergbau, bei Werkzeugmaschinen sowie in der allgemeinen Steuerstromversorgung, Sicherheitsbeleuchtung und Kleinleistungsversorgung von Geräten.

Warnhinweis:

Die Umgebung muss frei von Gasen, Dämpfen, chemischen Ablagerungen, Staub oder Schmutz sein. Explosive oder korrosive Medien sind nicht zulässig. Das Gehäuse kann nach Bedarf ausgelegt werden.

Merkmale dieser Serie:
1. Leistungsbereich: 30 kVA–1000 kVA;
2. Phasen: Dreiphasig;
3. Primärspannung: 220 V/380 V;
4. Sekundärspannung: 380 V/220 V;
5. Frequenz: 50/60 Hz;
6. Befestigungssystem: Winkel nach DIN 41307;
7. Wicklung: Lackierter Kupferdraht der Isolierstoffklasse F/H, getrennte Primär- und Sekundärwicklung (galvanische Trennung);
8. Schutzart: IP00 oder nach Kundenanforderung;
9. Isolierstoffklasse: F/H;
10. Norm: Entsprechend EN 61558-2-6.
