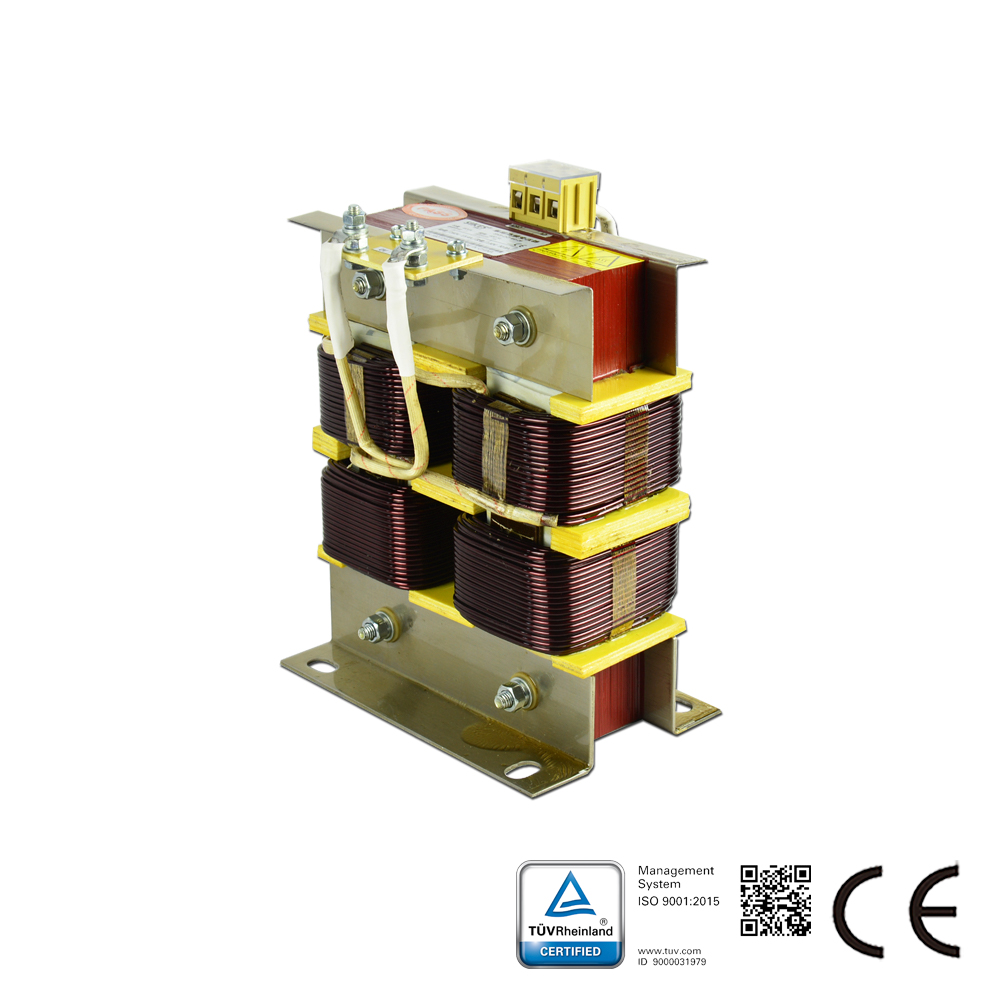

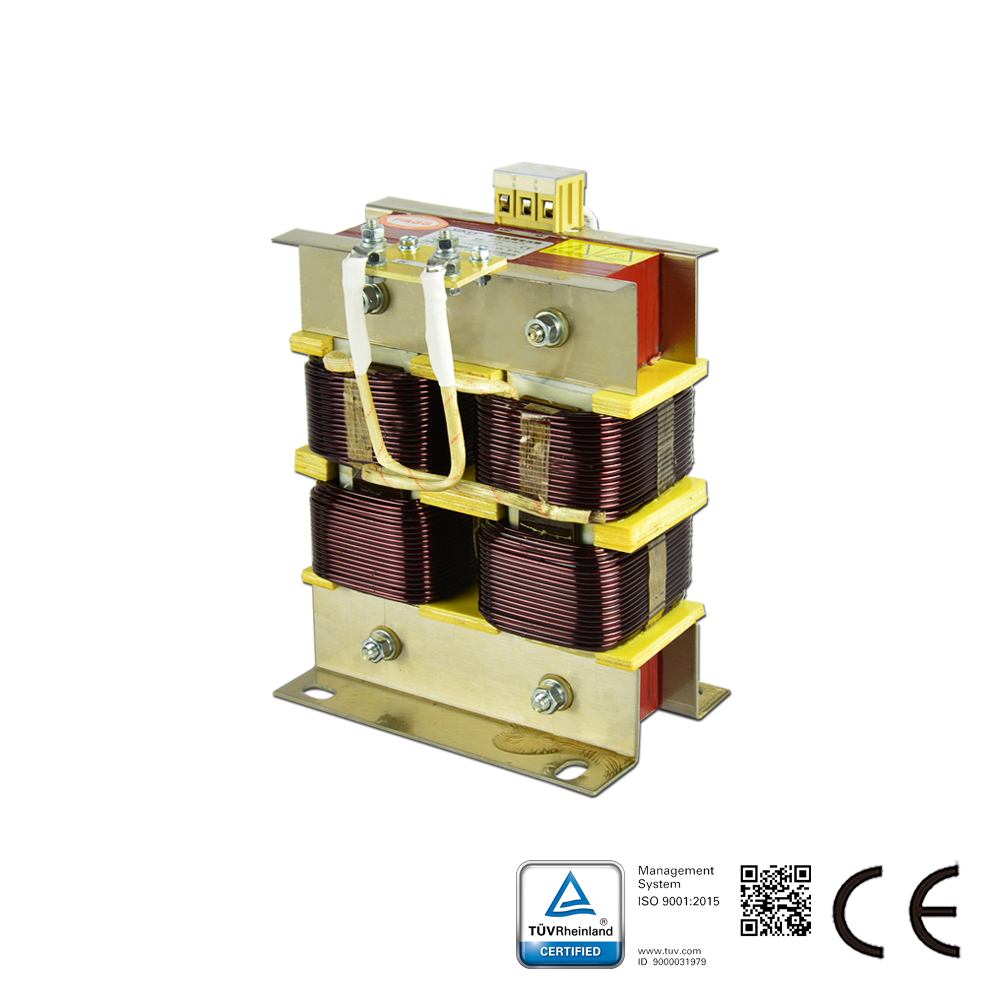

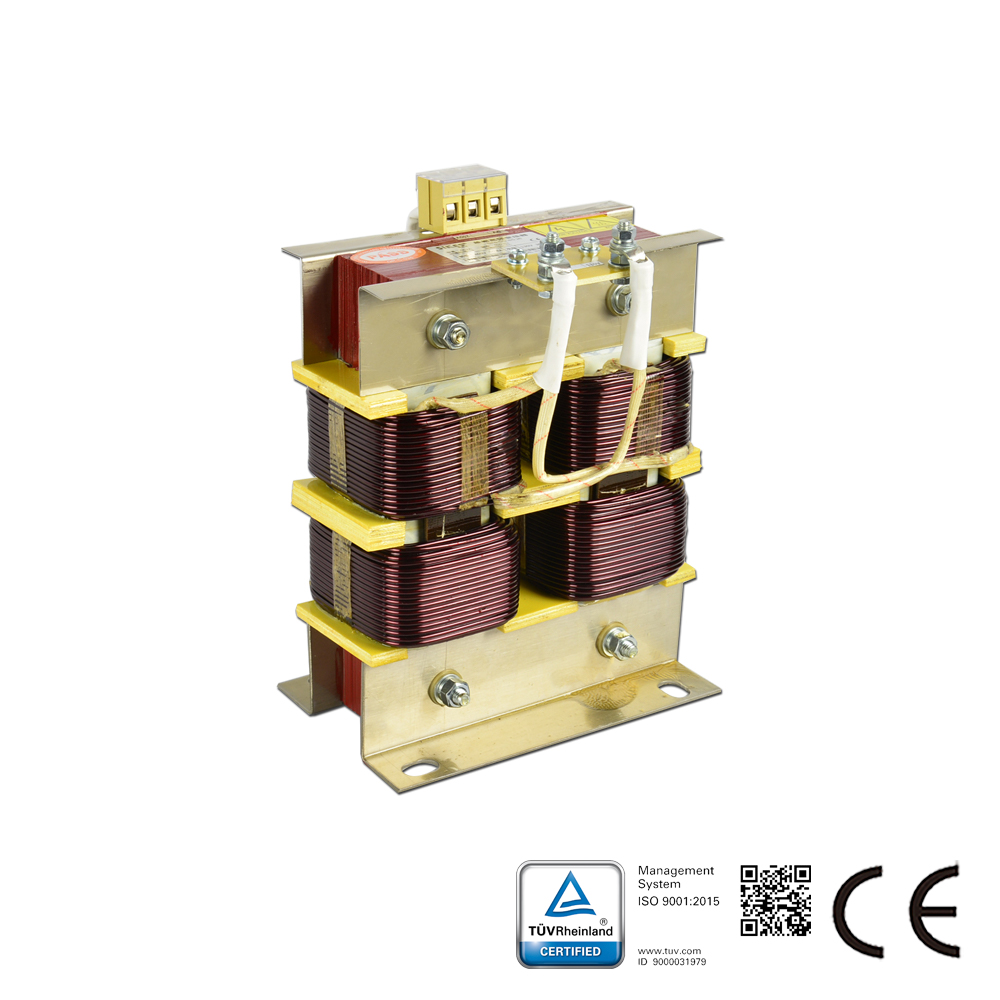

Aviation militärischer Hochfrequenztransformator Einphasig Frequenz 400Hz/1000Hz

Beschreibung des Aviation militärischen Hochfrequenztransformators:

Ein-/Dreiphasige Trockentransformatoren verwenden hochwertige Kaltband-Siliziumbleche für den Kern, um Zuverlässigkeit, kompakte Abmessungen, geringes Gewicht und wirtschaftliche Preise zu gewährleisten.

Die Wicklungen bestehen aus hochleistungsfähigen, hitzebeständigen Isoliermaterialien und werden mittels Spulenlos- oder Folienwickelverfahren gefertigt, was zu hoher elektromagnetischer Verträglichkeit und gutem Erscheinungsbild führt.

Je nach Isolationsklasse erfolgt eine vollständige Tränkung in Isolierlack. Dies führt zu geringerer Geräuschentwicklung, geringerer Streuinduktivität, höherer Korrosionsbeständigkeit und größerer Zuverlässigkeit.

Entsprechend der Schutzart bieten wir Schutzgehäuse an.

Technische Parameter des militärischen Hochfrequenz-Luftfahrttransformators:
Einphasiger 400-Hz-Transformator mit Induktor
Modell: SKS-DG-4KVA/0.26
Nennspannung: AC400V
Nennleistung: 4KVA
Nennfrequenz: 400Hz
Primärspannung: 260V
Primärstrom: 15,4A
Sekundärspannung: 130V
Sekundärstrom: 30,8A
Isolierklasse: F
Abmessungen: 120*190*236mm (D*B*H)
Gewicht: 14kg

Merkmale des militärischen Hochfrequenz-Luftfahrttransformators:
1. Kompakt, leicht, kostengünstig, zuverlässig;
2. Kann Teilschwingungen isolieren, verbessert die Verzerrungsfestigkeit und Sicherheit der Geräte;

Prüfnorm des militärischen Hochfrequenz-Luftfahrttransformators:
1. Nennbetriebsspannung: 400V AC
2. Durchschlagsfestigkeit: Kern-Wicklung 3000V AC/400Hz/1000Hz/5mA, 10s ohne Beschädigung
3. Isolationswiderstand: Kern-Wicklung 1000V DC, Isolationswiderstand ≥100MΩ
4. Transformatorgeräusch: 75 dB (in 1 Meter Entfernung)
5. Norm: IEC XXX

Anwendung: Luft- und Raumfahrt, Militär, Flugzeug-Bodenstromversorgungseinheit, Flugzeugstarteinheit, verschiedene Teststromversorgungen…
