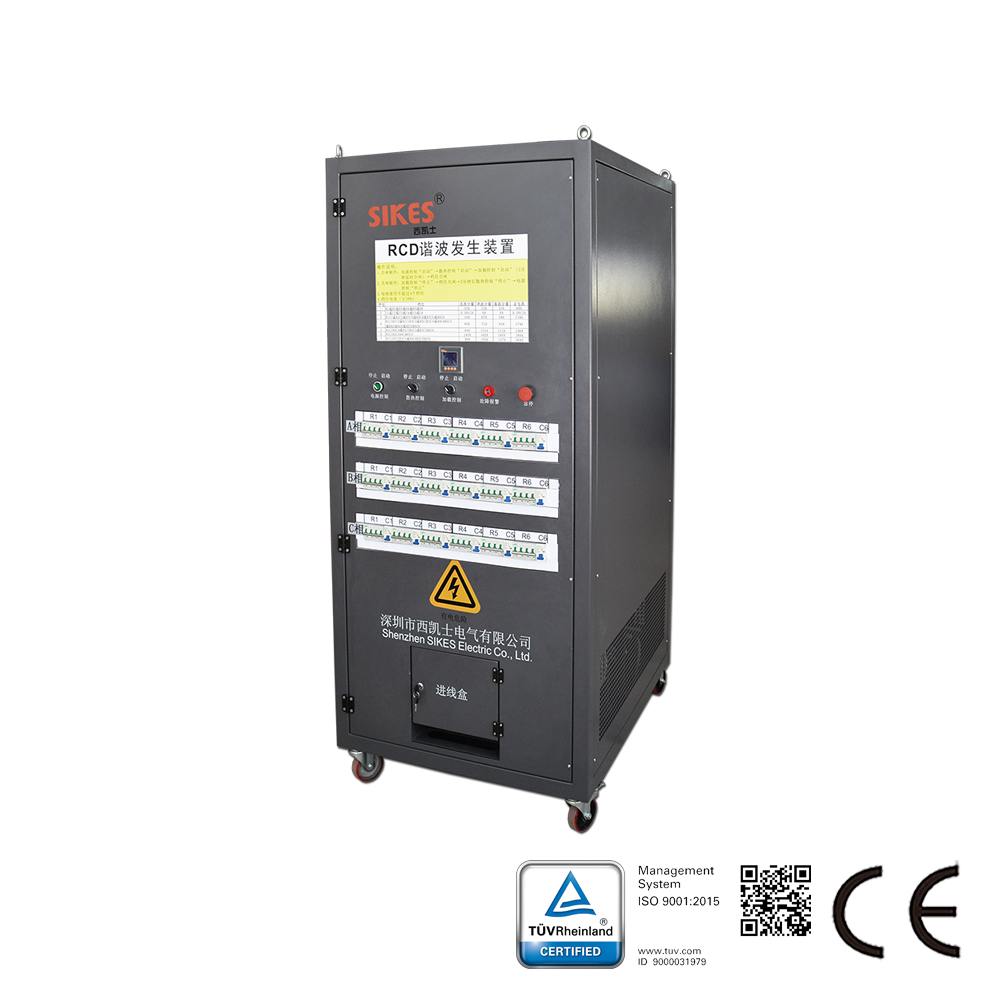

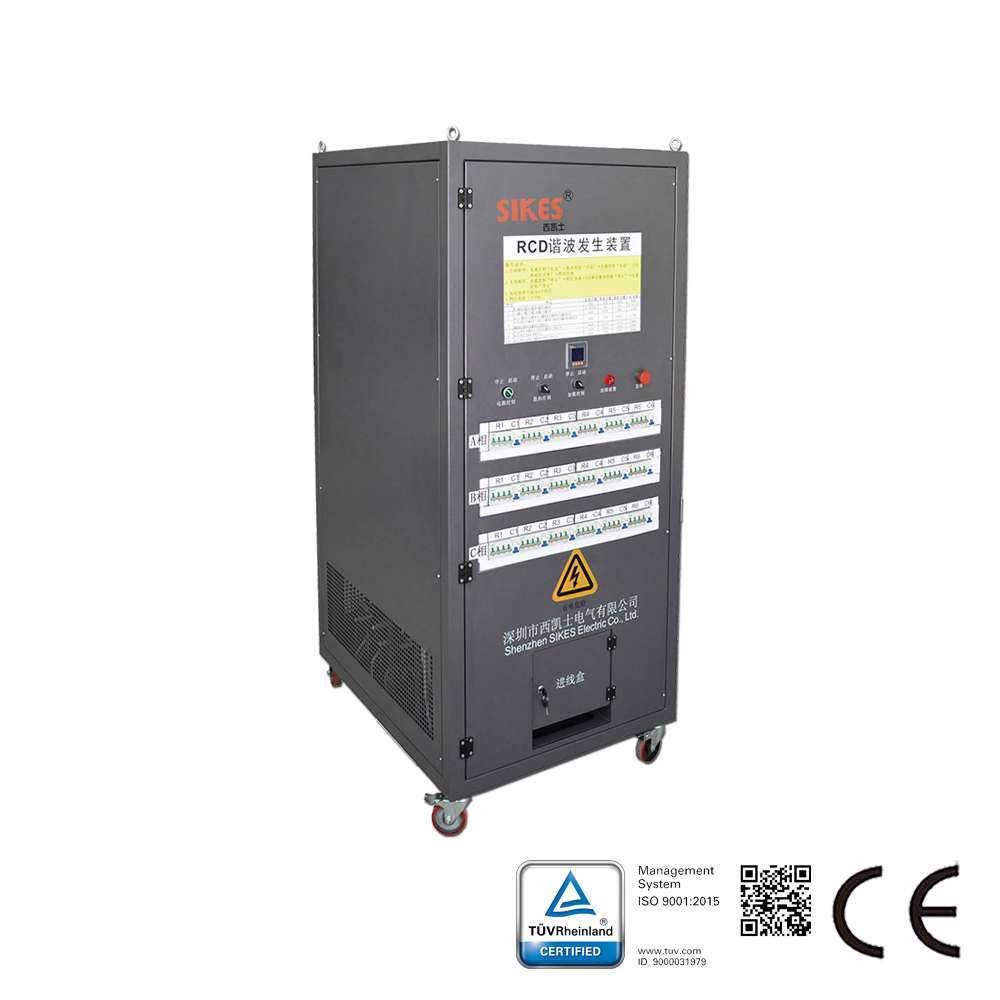

Beschreibung des RCD-Lastwiderstands:

Der Sikes RCD-Lastwiderstand ist ein Oberschwingungserzeugungsgerät, das eine wesentliche Oberschwingungsquelle zum Testen aktiver Oberschwingungsfilter bereitstellt, um die Lastsituation bei Oberschwingungsverzerrung zu simulieren. Er ist dreiphasig und vierdrahtig (einschließlich Neutralleiter). Die RD-Last, die aus drei Einzelphasen besteht, kann hauptsächlich Oberschwingungsströme 3. Ordnung erzeugen, während die RCD-Last Oberschwingungsströme 3. und 5. Ordnung erzeugen kann. Das Angebot von SIKES erfüllt Ihre Anforderungen an die Prüfung von Oberschwingungslösungsprodukten.

Schlüsselfaktoren des RCD-Lastwiderstands:

Robust und einfach zu bedienen;

Zuverlässiges Lastelement;

Überspannungs- und Temperaturschutz;

Langfristige Dauertests;

Übertragung von Strom- und Spannungsprotokollen zur Anzeige auf dem Computer;

Anzeigeinstrumente (Spannungs-, Strommessgerät) verfügbar.

Merkmale des RCD-Lastwiderstands:

Hohe Prüfströme für Oberschwingungsfilter;

Großes LED-Display, einfache Bedienung und anschauliche Darstellung von Prüfdaten und Wellenformen;

Strom kontinuierlich von 0 bis 396 A einstellbar;

Entladezeit kundenspezifisch von 0-99 Stunden mit einer Auflösung von 1 Minute;

Einstellung verschiedener Ströme, Endzeiten, Entladeleistungen und Spannungsschwellen (Ober- oder Untergrenze) möglich;

Not-Aus-Taste vorhanden;

Automatische Entladestopp bei zu hoher Dreiphasenspannung;

Überstrom- und Kurzschlussschutz vorhanden;

Warnung und automatischer Stopp bei Ausfall eines Lüfters.

Parameter des RCD-Lastwiderstands:
Gesamtleistung: kundenspezifisch anpassbar;
Frequenz: 50/60 Hz;
Typ: Resistive AC-Last;
Spannung: AC400V 3Ø, AC220V 1Ø;
Phasentyp: Einphasig und Dreiphasig, schaltbar;
Leistungsstufe: kundenspezifisch anpassbar;
Steuerungstyp: Schützschaltung;
Stromversorgung: AC380V, 50 Hz, 2 kW für Kühllüfter;
Lastkühlung: Zwangsbelüftung durch Axiallüfter, Kaltluftzufuhr von unten, Abluft oben. Lüftergeräusch < 75 dB gemessen in 1 m Abstand;
Einsatzdauer: Mindestens eine Stunde Dauerbetrieb (Langzeitbetrieb);
Gehäuse: Kaltblech, lackierte Oberfläche;
Widerstandstyp: Edelstahl-Widerstandsdraht (oder höherwertig), wasserdicht ausgelegt;
IP-Schutzart: IP00;
Isolationsklasse: Klasse F;
Luftfeuchtebereich: 0–9 % nicht kondensierend;
Einsatzhöhe: unter 2500 m;
Temperaturbereich: Umgebungstemperatur –30 bis +55 °C.
