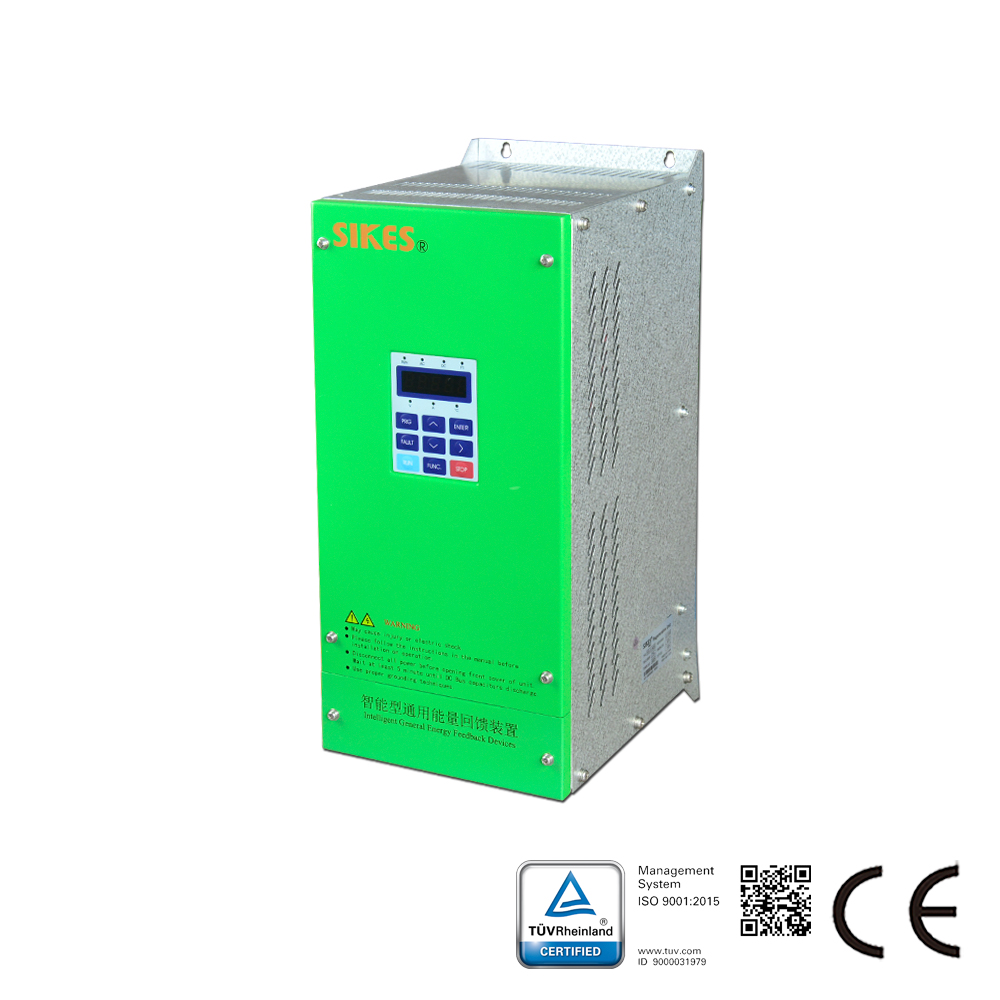

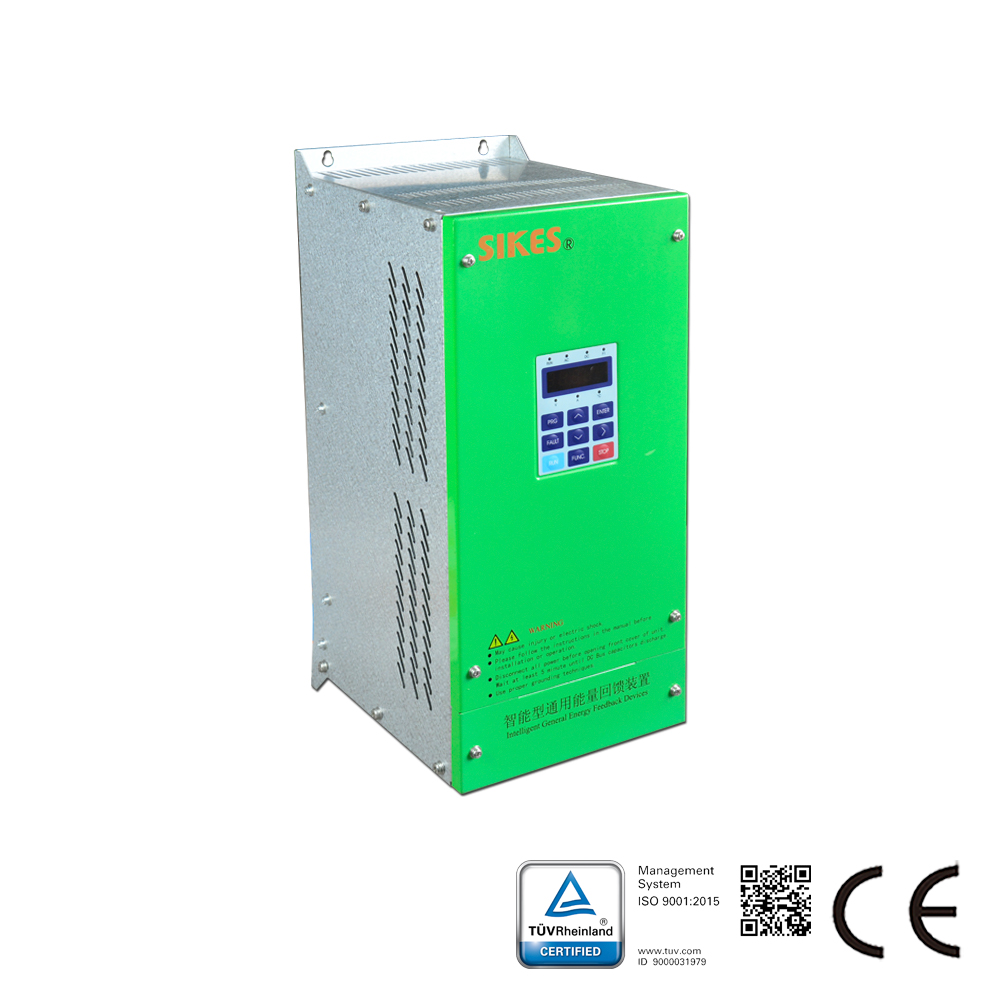

Beschreibung der regenerativen Einheit:
Diese Serie verwendet einen Mikroprozessor-Chip mit schneller Reaktionszeit und hochpräziser Prozesssteuerung, wodurch der Wechselrichter im Vier-Quadranten-Betrieb arbeitet, kontinuierlich rückkoppelt und die regenerative Bremsfrequenz unter 40 % liegt. Der elektrische Regenerationswirkungsgrad erreicht bis zu 97 %. Durch Verwendung von SPWM-Modulation werden charakteristische Stromspitzen deutlich reduziert und ein perfekter sinusförmiger Strom erzeugt, wobei die Stromoberschwingungen (THD) auf der Eingangsseite unter 5 % liegen und der Leistungsfaktor bis zu 99 % beträgt. Sie schützt vor Rückeinspeisung ins Netz, Überhitzung, Überstrom, Phasenausfall, Unterspannung und Kurzschluss.

Merkmale dieser Serie:
Leistungsbereich: 7,5 kVA bis 90 kVA
Nennstrom: 50 A bis 150 A
Ausgangswechselspannung: Dreiphasen-Wechselstrom 400 V
Zwischenkreisspannung: Gleichspannung 620 V ±5 V
Betriebsfrequenz: 46 Hz bis 60 Hz
Genauigkeitsindex: Einstellfehler kleiner als 0,5 %
Überlastfähigkeit: 110 % Dauerlast, 150 % 1 Minute, 180 % 2 Sekunden
Betriebsbedingungen: Integrierter intelligenter Lüfter, Filter für Ober- und Unterschwingungen, externer Kurzschlussschutz
Schutzart: IP20
Schutzfunktionen: Überstromschutz (OCP), Überspannungsschutz (OVP), Unterspannungsschutz (UVP), Übertemperaturschutz und Verpolungsschutz
EMV: Entspricht GB/T 17626.4 (IEC 61000-4-4) Klasse 4 Störfestigkeitsprüfung gegen schnelle transiente Störgrößen; GB/T 17626.3 (IEC 61000-4-3) Klasse 4 Prüfung der Störfestigkeit gegen hochfrequente elektromagnetische Felder; GB/T 17626.2 (IEC 61000-4-2) Klasse 4 Elektrostatische Entladungsprüfung (ESD)
Umgebungstemperatur: –10 °C bis +60 °C (eisfrei)
Relative Luftfeuchtigkeit: unter 90 % (nicht kondensierend)
Höhenlage: unter 1.000 m
Kühlungsart: Fremdbelüftung
Einbauweise: Wandmontage

Anwendung der regenerativen Einheit:
Bestimmt für Ölfeldpumpeneinheiten, Krane, Hafenkrane, Turmdrehkrane usw.
