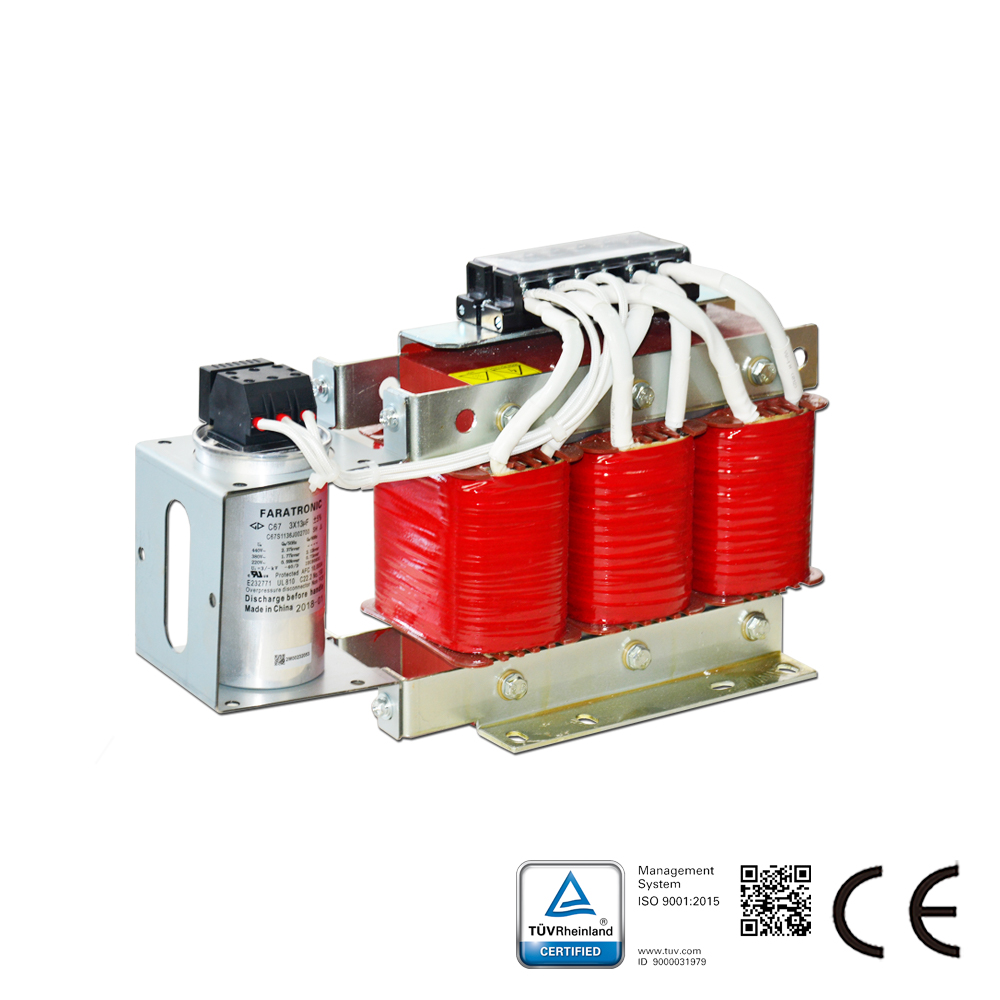

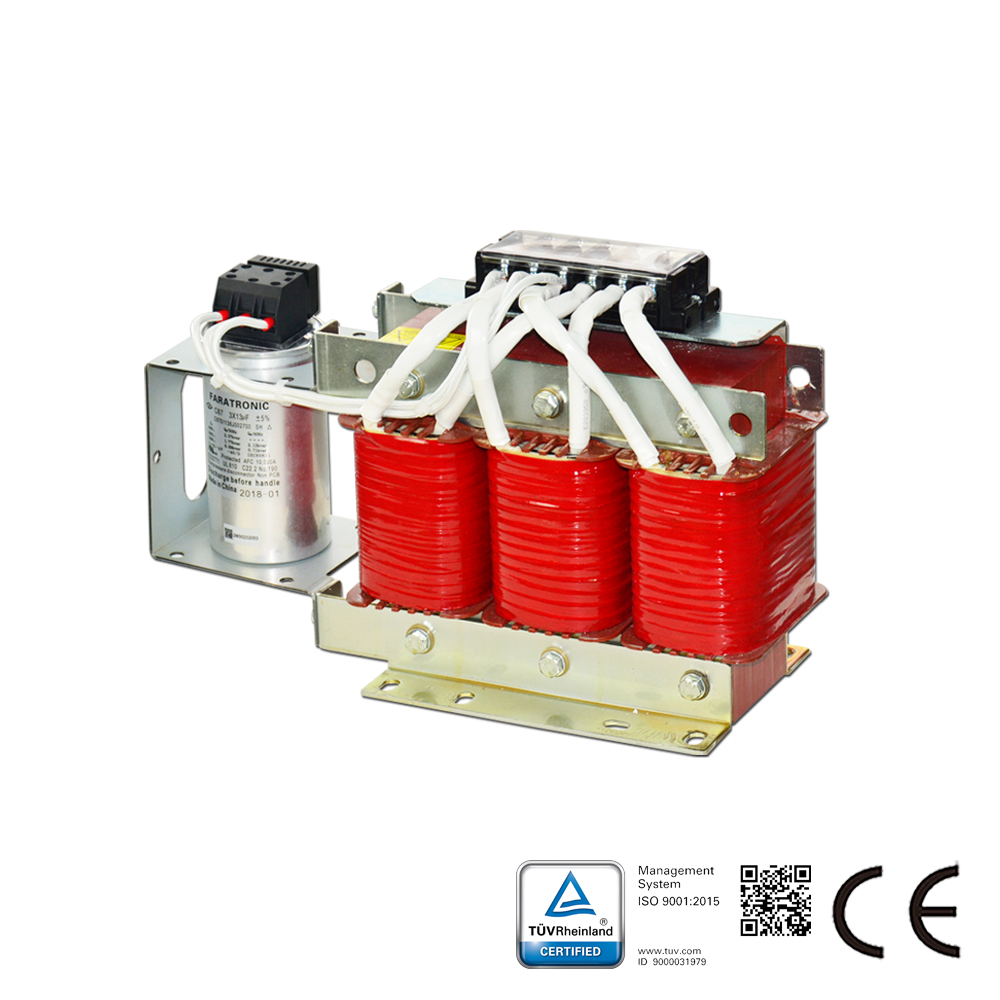

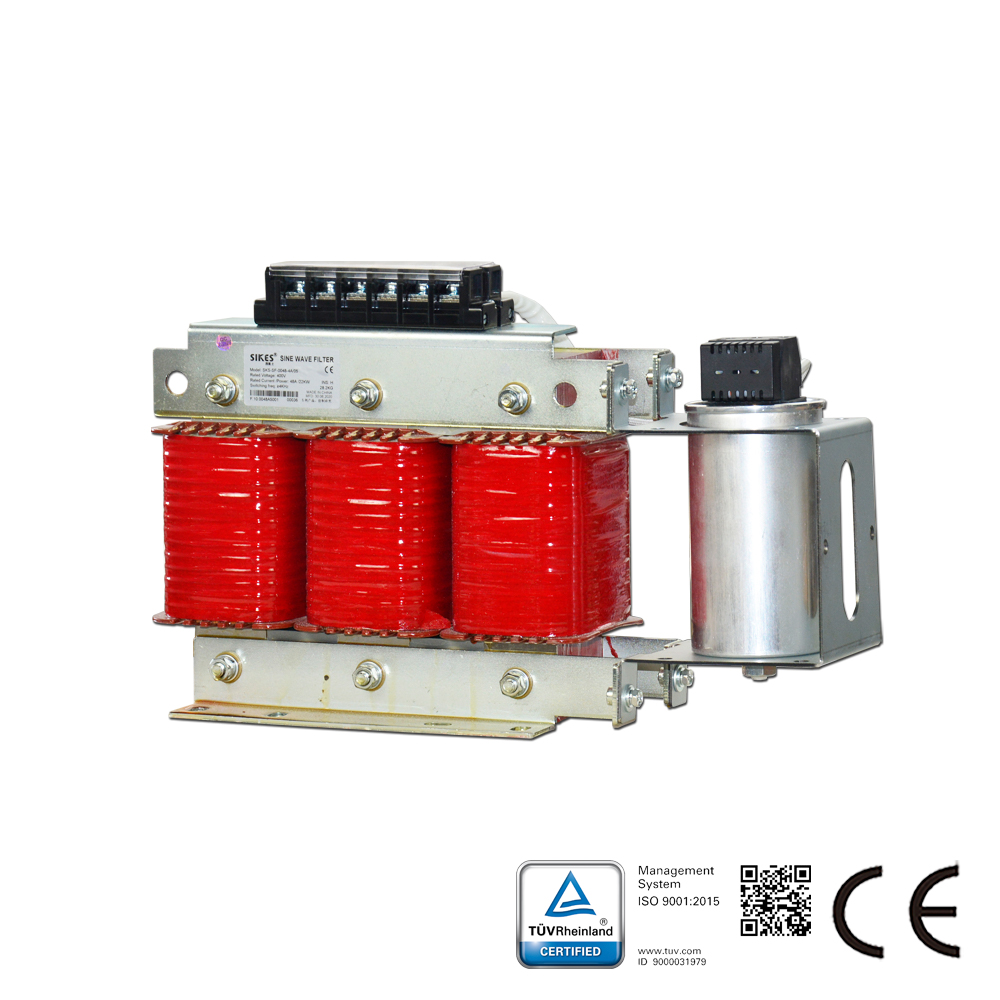

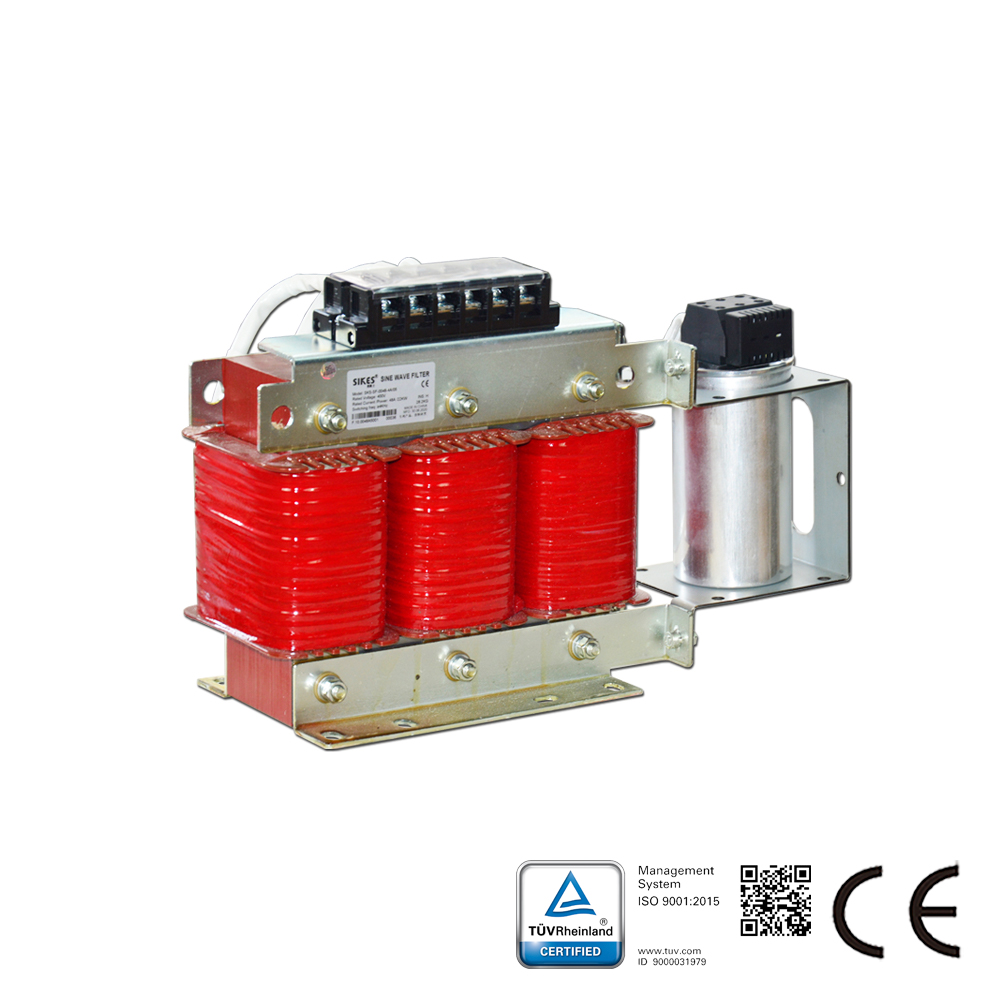

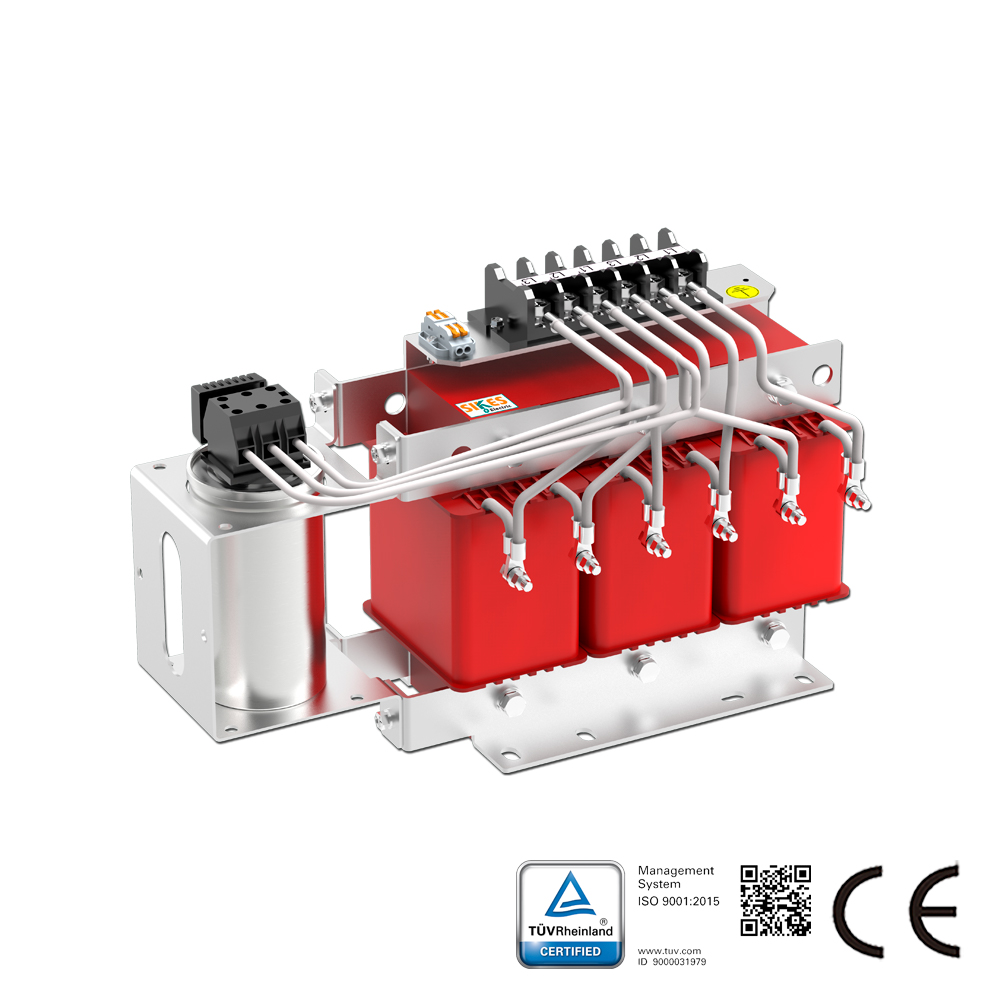

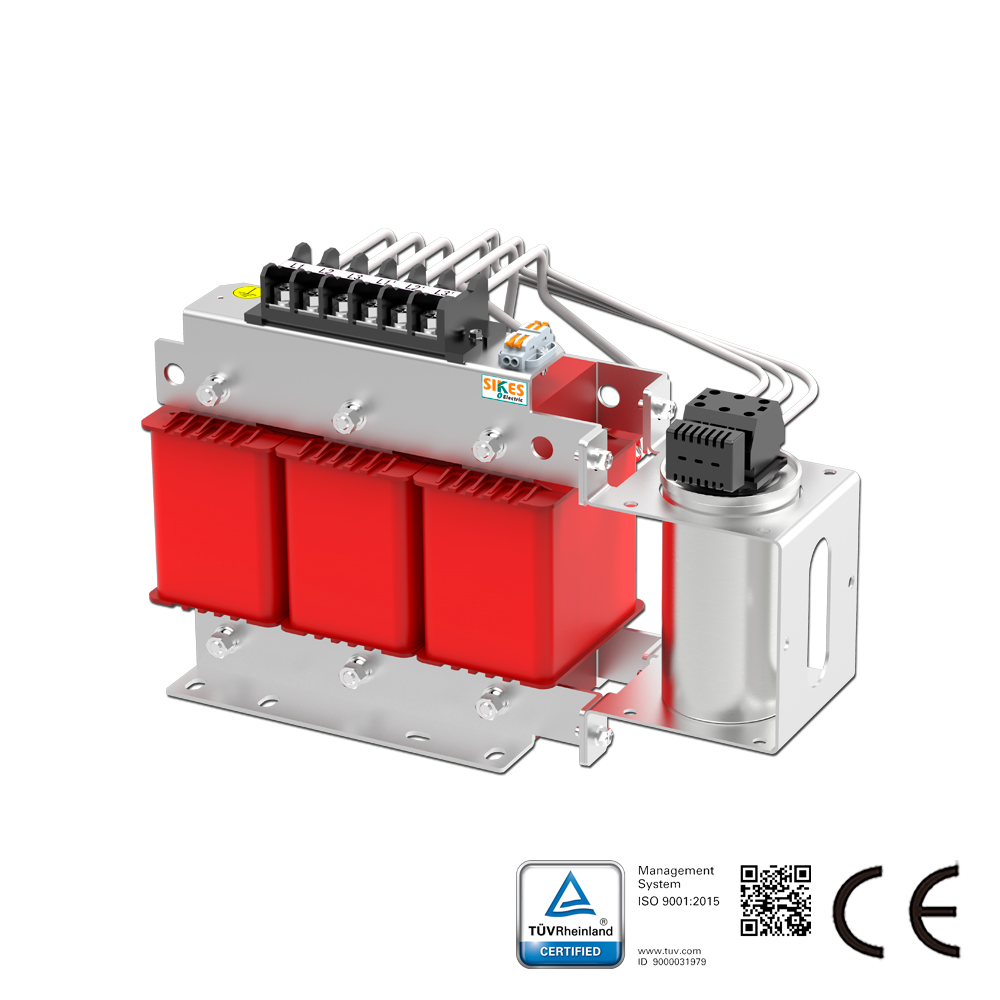

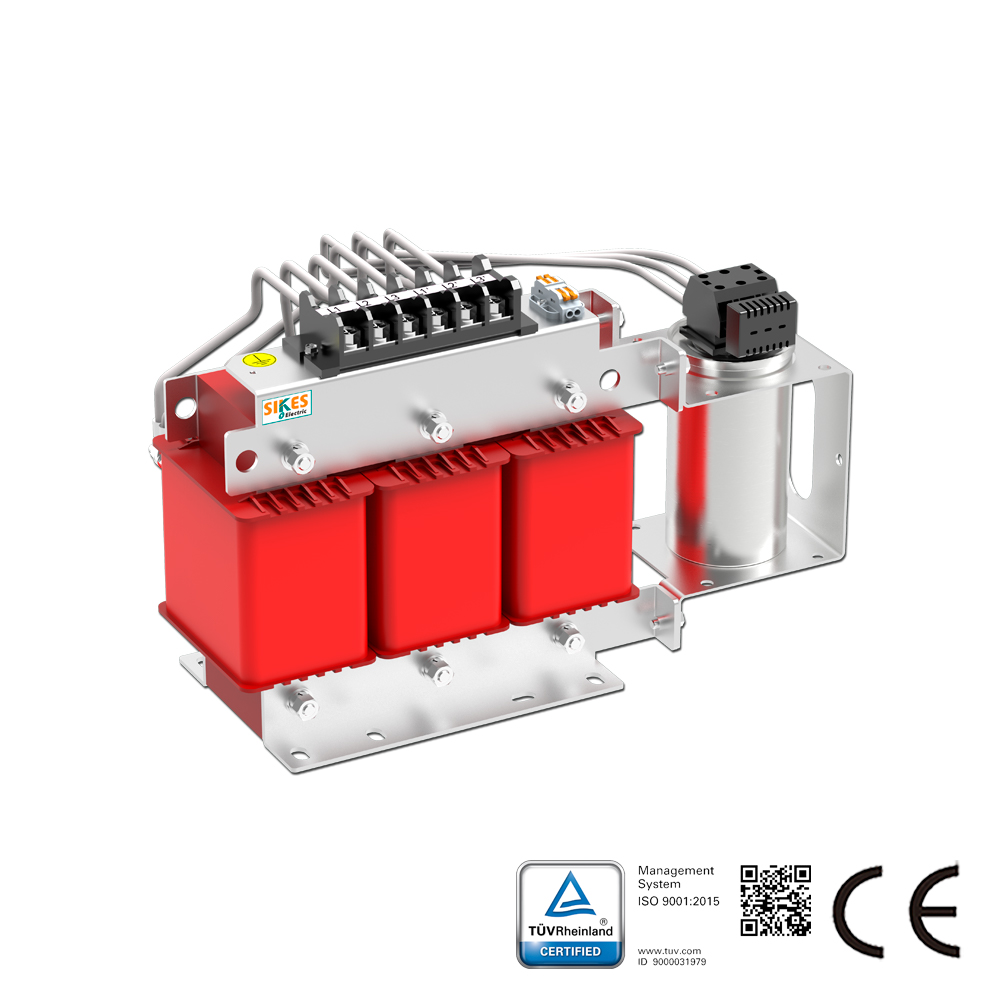

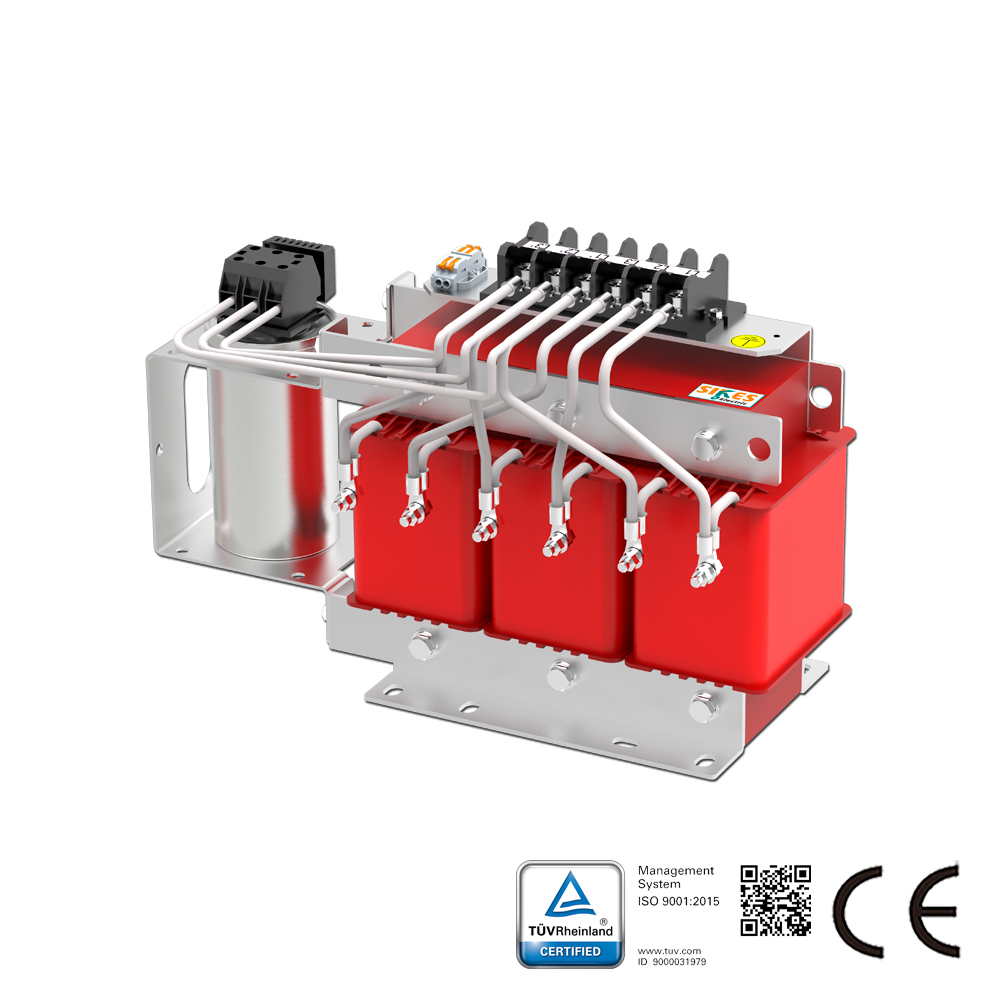

Beschreibung des Sinuswellenfilters:

Die SWF-Serie Sinuswellenfilter wandelt das PWM-Ausgangssignal von Motorantrieben in eine glatte Sinuswelle mit geringer Restwelligkeit um;
Reduziert das Resonanzphänomen, verursacht durch die verteilte Kapazität und Induktivität des langen Kabels (länger als 50 Meter);
Beseitigt die übermäßige Motorspannung, verursacht durch hohe dv/dt,
Reduziert Motorengeräusche durch Filteranwendung;
Verlängert die Motorlebensdauer;
Schützt die Motorisolation;
Erhöht die Übertragungsdistanz;
Durch den Einsatz dieses Filters kann ein Standardmotor einen Frequenzumrichtermotor ersetzen.

Merkmale des Sinuswellenfilters:

Sikes Sinuswellenfilter für verschiedene Servomotoren in Drehzahlregelsystemen (insbesondere für Frequenzumrichter oder Schaltnetzteile) sind dafür ausgelegt, die PWM-Ausgangsspannung des Umrichters zu verändern und eine nahezu sinusförmige Spannung zu erzeugen. Die passive Serie ist für den Einsatz in 380V-480V-Netzen vorgesehen.
Sikes bietet Ihnen, neben Schaffner- und MTE-Filtern, eine weitere wirtschaftliche Wahl.

Sinusfilter Technische Daten:
Nennspannungsbereich: 3*380 bis 500 VAC±10%
Motorfrequenz: 0–120 Hz
Schaltfrequenz: ≥ 4 kHz
Restwelligkeit der Spannung: THDv < 5 %
Spannungsabfall bei Nennstrom: ≤ 10 % (50 Hz)
Motorkabellänge: Bis zu 2000 m
Betriebsart: Dauerbetrieb für Innenraumbetrieb
Nenn-Eingangsleistung des Motorantriebs: 3,7 kW bis 630 kW
Wirkungsgrad: 98 bis 99 % bei Nennnetzspannung und -leistung
Überlastfähigkeit: 150 % 60 s, 120 % 60 min
Prüfspannung: 2240 VDC, 2 s (Leiter/Leiter) 2720 VDC, 2 s (Leiter/Gehäuse)
Dielektrische Festigkeit: AC 4000 V / 5 mA / 60 s
Isolationswiderstand: Kern-Wicklung, ≥ 100 MΩ (DC 1000 V)
Klimakategorie (IEC 60068-1): 25/100/21
Schutzart: IP30 (IP40/IP54 auf Anfrage), Innenraum: IP20
Kühlung: Interne Zwangsluftkühlung
Lasttyp: Typische Motorlast; Standard-Hochspannungstransformator; andere lineare Lasten

Nennspannungsbereich: 220 V
Motorfrequenz: 0–120 Hz
Schaltfrequenz: ≥ 6 kHz
Restwelligkeit der Spannung: THDv < 5 %
Motorkabellänge: Bis zu 2000 m
Betriebsart: Dauerbetrieb für Innenraumbetrieb
Nenn-Eingangsleistung des Motorantriebs: 3,7 kW bis 630 kW
Wirkungsgrad: 98 bis 99 % bei Nennnetzspannung und -leistung
Überlastfähigkeit: 150 % 60 s, 120 % 60 min
Prüfspannung: 2240 VDC, 2 s (Leiter/Leiter) 2720 VDC, 2 s (Leiter/Gehäuse)
Dielektrische Festigkeit: AC 4000 V / 5 mA / 60 s
Isolationswiderstand: Kern-Wicklung, ≥ 100 MΩ (DC 1000 V)
Klimakategorie (IEC 60068-1): 25/100/21
Schutzart: IP30 (IP40/IP54 auf Anfrage), Innenraum: IP20
Kühlung: Interne Zwangsluftkühlung
Lasttyp: Typische Motorlast; Standard-Hochspannungstransformator; andere lineare Lasten

Sinusfilter Technische Normen:
Kondensatoren: CEI EN 60831-1/2, IEC 831-1/2
Geräte: CEI EN 60439-1, IEC 439-1, IEC 60939

Sinusfilter-Anwendungen:
Lüfter, Förderbänder, Pumpen
HLK-Anlagen, Kompressoren
Aufzüge, Krane, Windkraft, USV, ENS
Motorantriebe mit langen Kabeln
Motorantriebe mit mehreren parallel geschalteten Motoren
Mittelspannungsanwendungen (eingesetzt vor dem Aufwärtstransformator)
