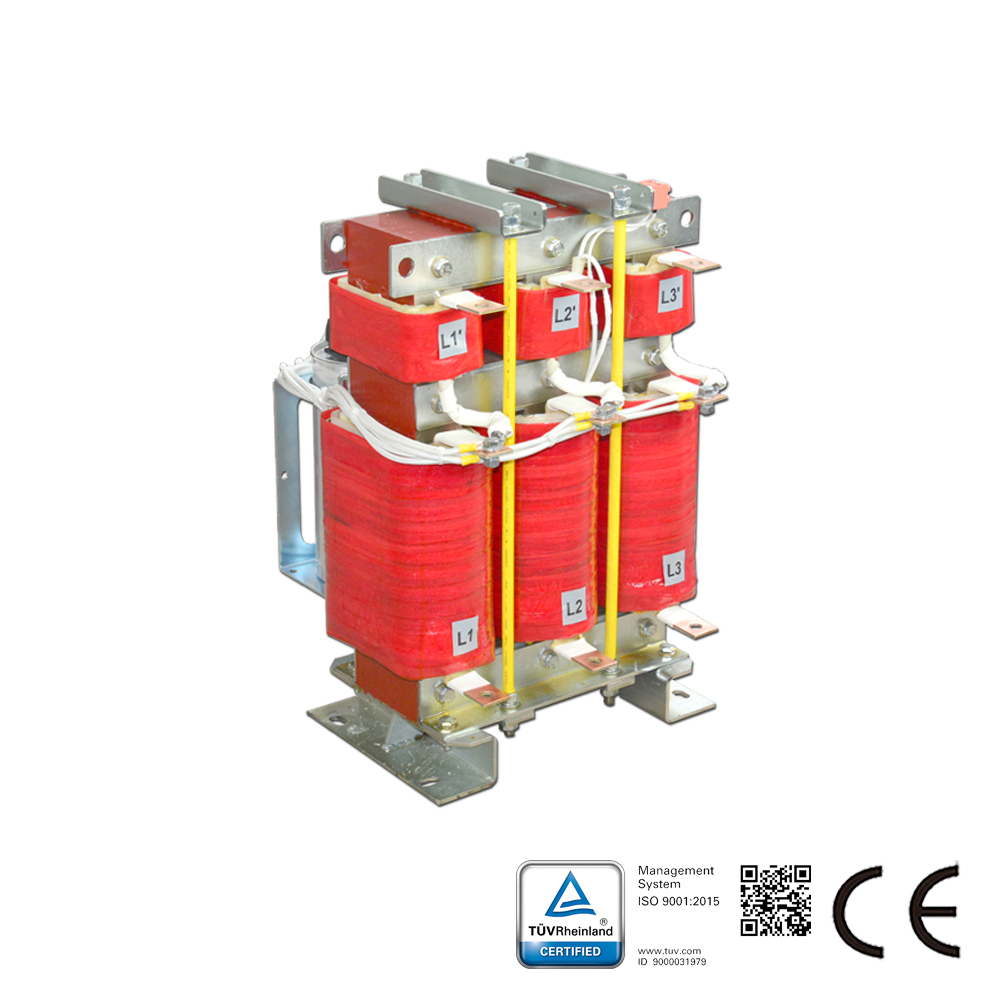

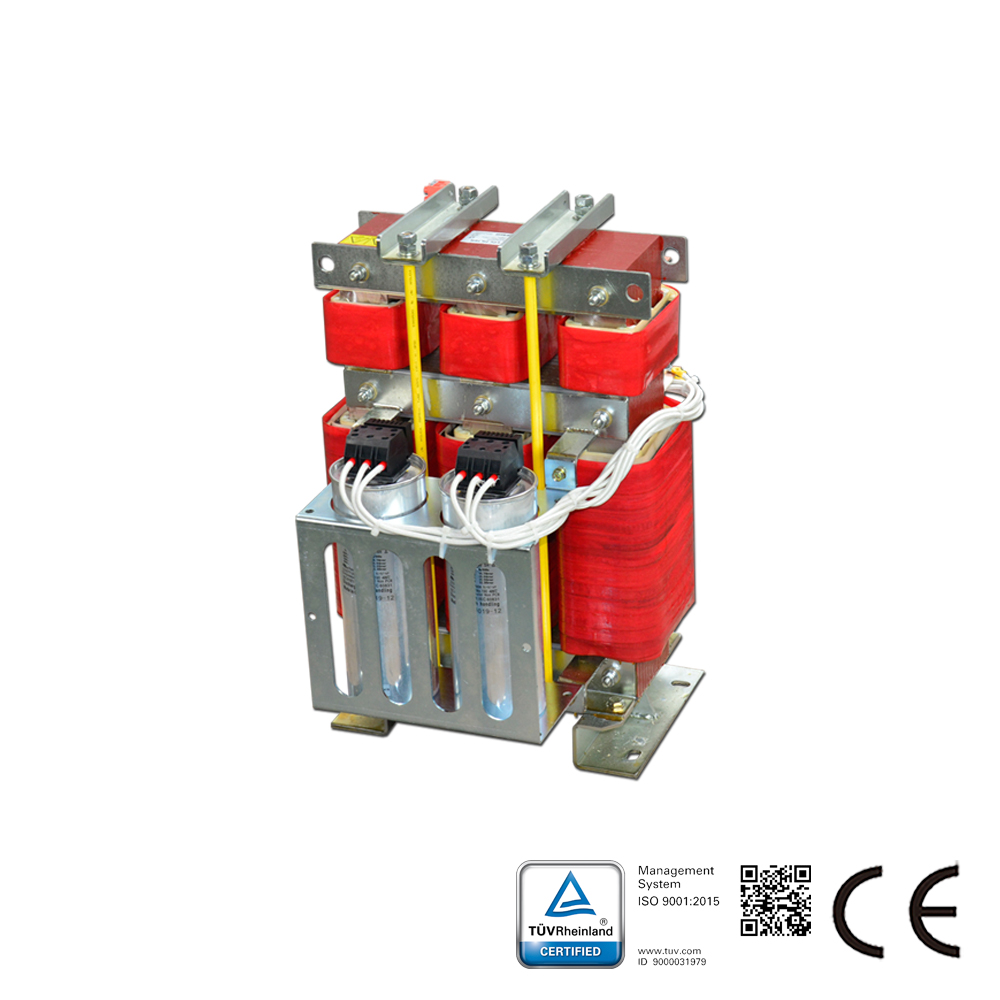

Beschreibung des LCL-Filters:

Der LCL-Filter wurde entwickelt, um das Problem der Oberschwingungsspannung bei der Netzverbindung zu lösen, die PWM-Spannungswellenform in eine reine Sinuswelle umzuwandeln, die Verzerrung im Stromnetz zu verringern und die ordnungsgemäße Funktion des gesamten Systems sicherzustellen. Der LCL-Filter begrenzt auch die Stromoberschwingungen.

Merkmale des LCL-Filters:
Verbesserung der Netzqualität für aktive Einspeiseumrichter (AIC)
Hohe Dämpfung der Pulsfrequenz auf der Netzseite
Integrierte Dämpfungswiderstände zur Unterdrückung von Stromschwingungen
Schutzart: IP00
Anpassungen nach kundenspezifischen Anforderungen möglich
Ausführung entspricht der CE-Kennzeichnung

Technische Daten und Messbedingungen des LCL-Filters:
Bemessungsspannung: 400 V AC (50/60 Hz)
Bemessungsstrom: Bezogen auf 50 °C Bemessungstemperatur1)
Prüfspannung: 2240 V DC, 2 s (Leiter/Leiter), 2720 V DC, 2 s (Leiter/Gehäuse)
Überlastfähigkeit: 1,5 x Bemessungsstrom für 3 min pro Stunde
Trägerfrequenz des aktiven Einspeiseumrichters (AIC)/Frequenzumrichters: 2 kHz … 8 kHz
Motorfrequenz: 0 Hz … 100 Hz
Motorleitungslänge: weniger als 150 m
Geräuschpegel: ca. 72 dB
Klimakategorie (IEC 60068-1): 25/100/21

Anschlussklemmen:
Fingerschutz-Klemmenblöcke (16 A bis 66 A)
Stromschienen für AIC-Drosseln und Netzdrosseln (100 A bis 400 A)

Anwendung des LCL-Filters:
Aktiver Netzeinspeiseumrichter (AIC), Vierquadranten-Frequenzumrichter, PV- und andere Anwendungen im Bereich erneuerbarer Energien, die netzgeführte Umrichter erfordern.
