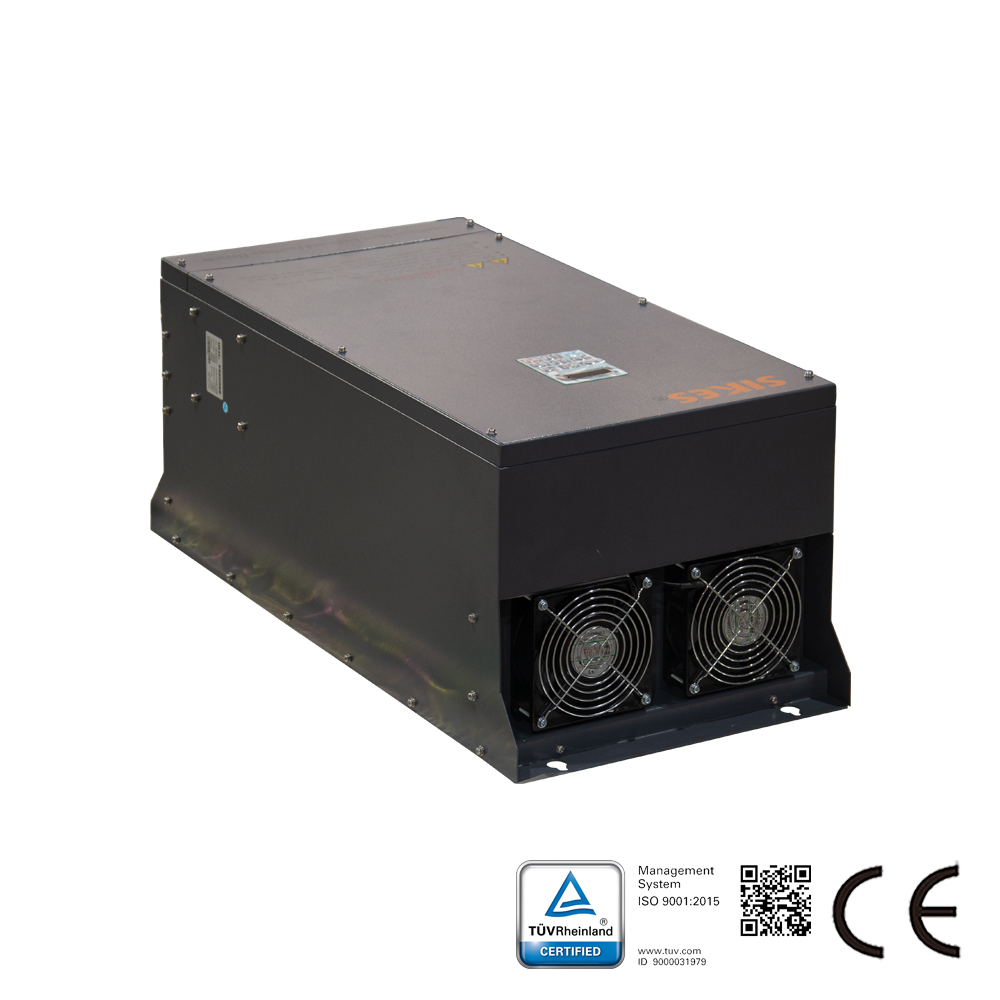

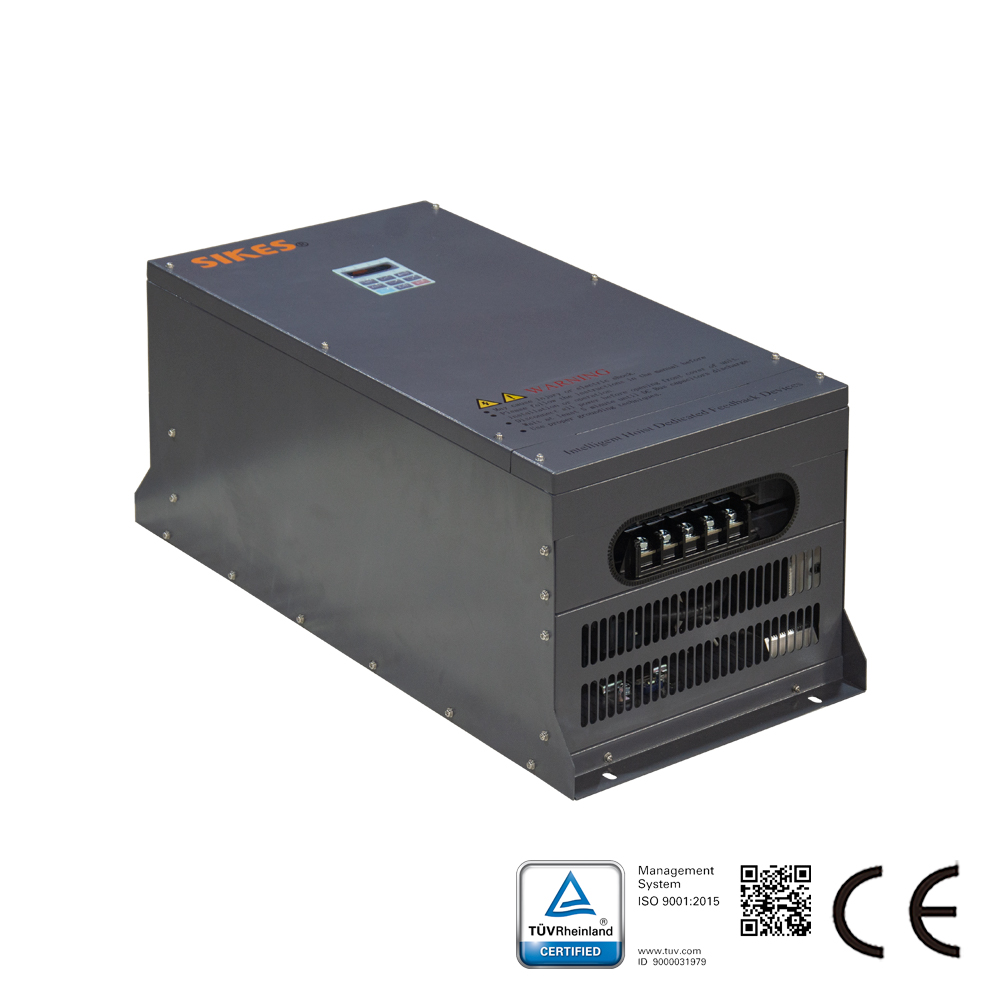

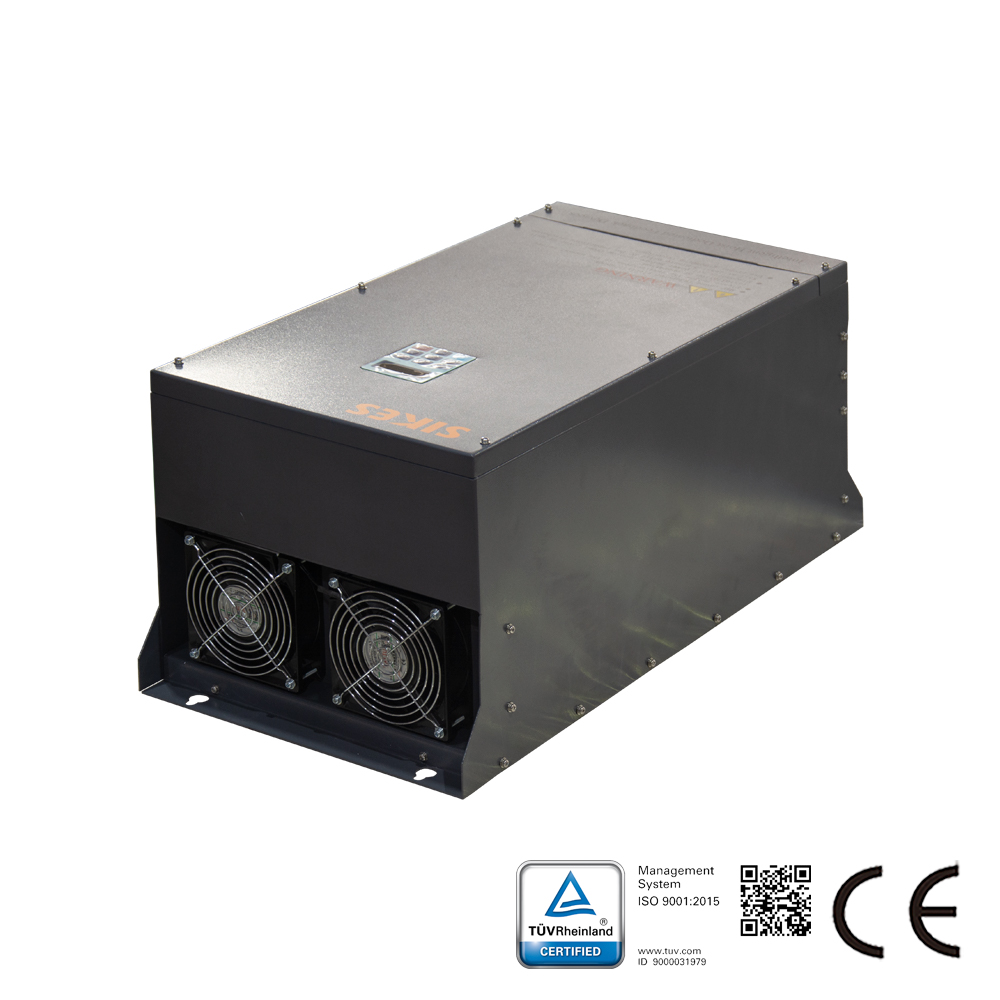

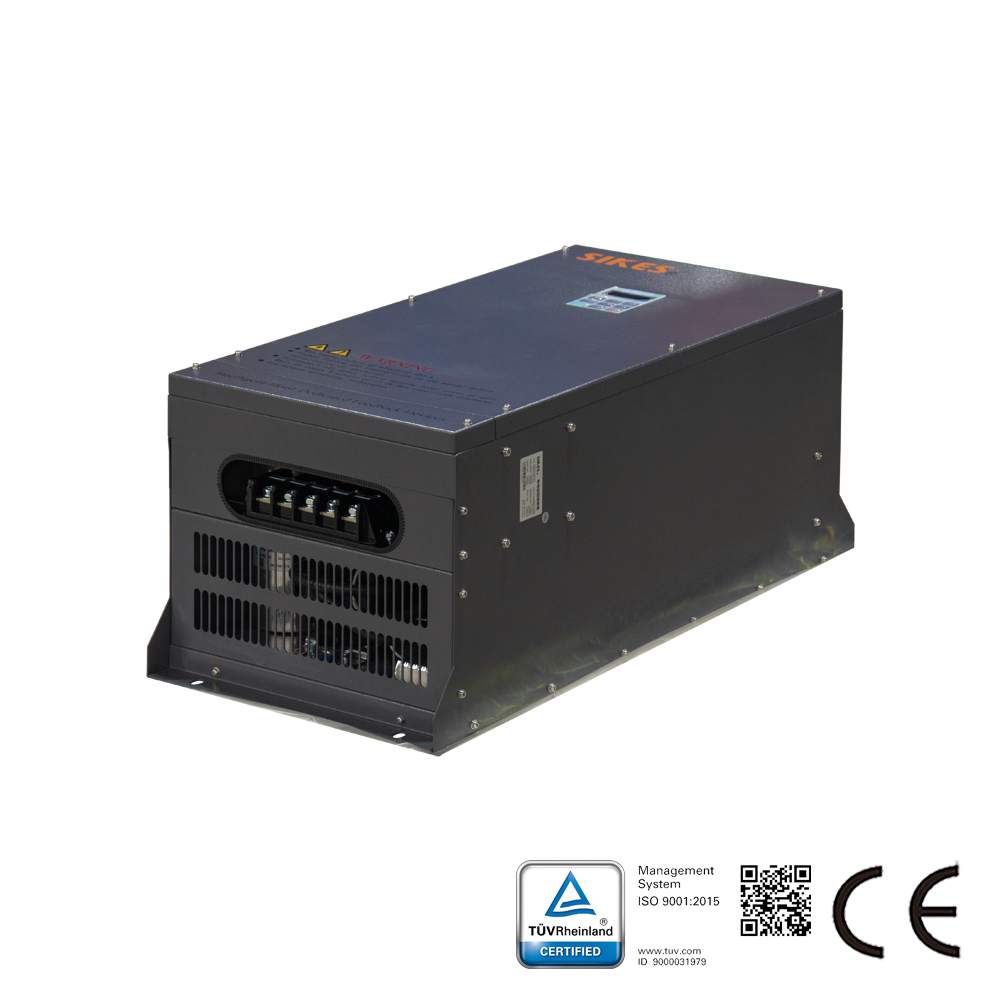

Beschreibung der regenerativen Einheit:
Diese Serie verwendet einen Mikroprozessor-Chip mit schneller Reaktionszeit und hochpräziser Prozesssteuerung, wodurch der Wechselrichter im Vier-Quadranten-Betrieb arbeitet, kontinuierlich rückkoppelt und die regenerative Bremsfrequenz unter 40 % liegt. Die elektrische Regenerationswirkungsgrad erreicht bis zu 97 %. Durch Verwendung von SPWM-Modulation werden charakteristische Stromspitzen deutlich reduziert und ein perfekter sinusförmiger Strom erzeugt, der Eingangsstrom-THD liegt unter 5 %, der Leistungsfaktor erreicht bis zu 99 %. Sie verhindert Rückspeisung ins Netz, Überhitzung, Überstrom, Phasenausfall, Unterspannung und Kurzschluss.

Merkmale dieser Serie:
Leistungsbereich: 55 kVA–400 kVA
Nennstrom: 150–900 A
Ausgangswechselspannung: Dreiphasen-Wechselstrom 400 V
Zwischenkreisspannung: Gleichspannung 620 V ±5 V
Betriebsfrequenz: 46–60 Hz
Genauigkeitsindex: Einstellfehler < 0,5 %
Überlastfähigkeit: 110 % Dauerlast, 150 % 1 min, 180 % 2 s.
Betriebsbedingungen: Integrierte intelligente Lüfter, Filter für Ober- und Unterschwingungen, externer Kurzschlussschutz.
Schutzart: IP20
Schutzfunktionen: Überstromschutz (OCP), Überspannungsschutz (OVP), Unterspannungsschutz (UVP), Übertemperaturschutz und Verpolungsschutz.
EMV: Entspricht GB/T 17626.4 (IEC 61000-4-4) Klasse 4 Störfestigkeit gegen schnelle transiente Störgrößen; GB/T 17626.3 (IEC 61000-4-3) Klasse 4 Störfestigkeit gegen hochfrequente elektromagnetische Felder; GB/T 17626.2 (IEC 61000-4-2) Klasse 4 Störfestigkeit gegen elektrostatische Entladungen.
Umgebungstemperatur: –10 °C bis +60 °C (eisfrei)
Relative Luftfeuchtigkeit: ≤ 90 % (nicht kondensierend)
Höhenlage: ≤ 1 000 m
Kühlung: Fremdbelüftung
Installationsart: Wandmontage, Bodentyp
Normen: ISO, FCC, CE

Anwendung der Regenerativeinheit:
Bestimmt für Bergwerksfördermaschinen, Bergungsschiffe, Winden, Schmiedeeinrichtungen, Ölfeldpumpeneinheiten, Krane, Hafenkrane, Turmdrehkrane, Hochleistungsschneidemaschinen usw.
