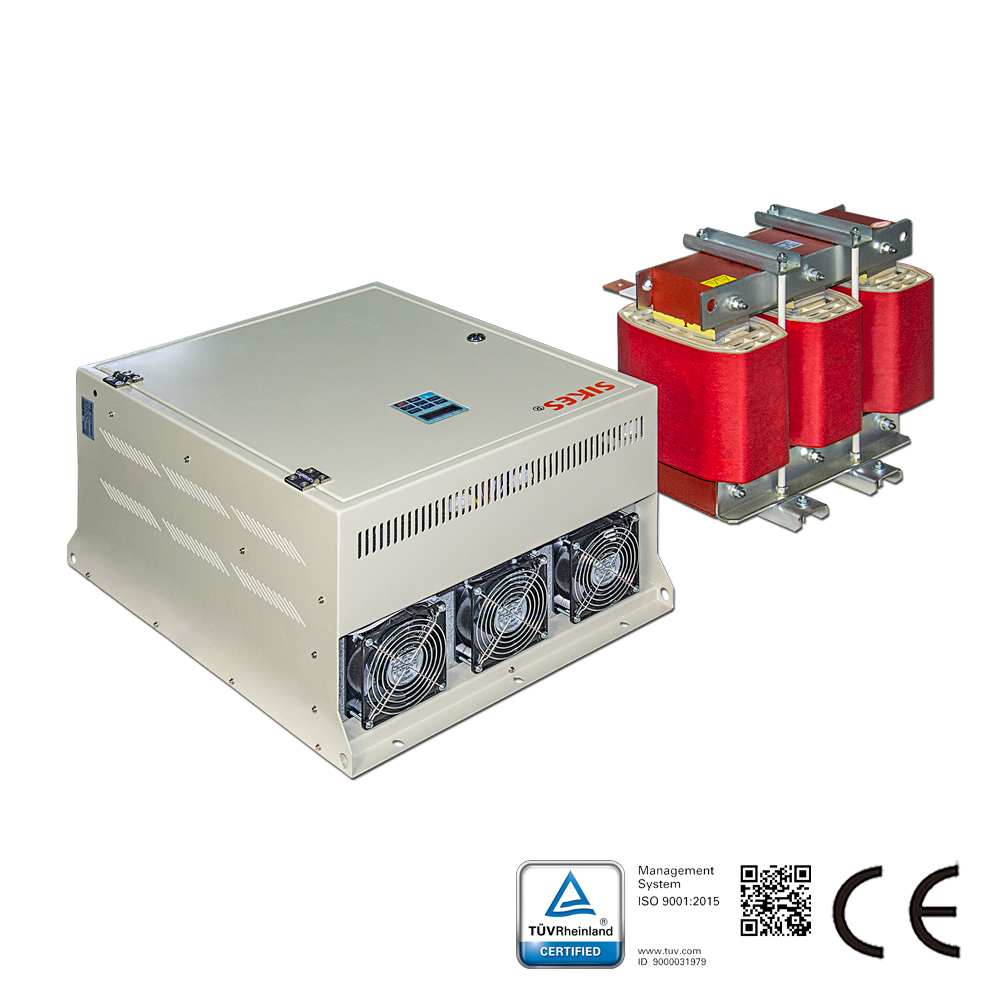

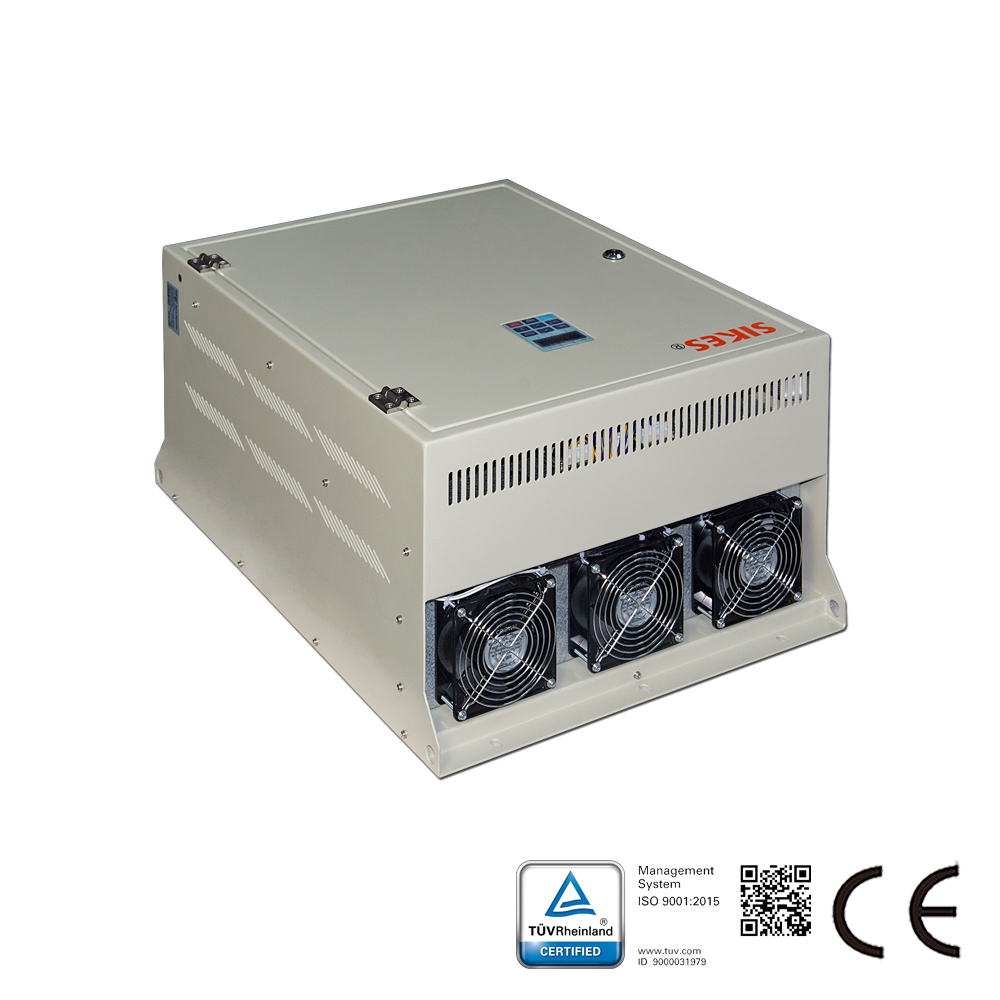

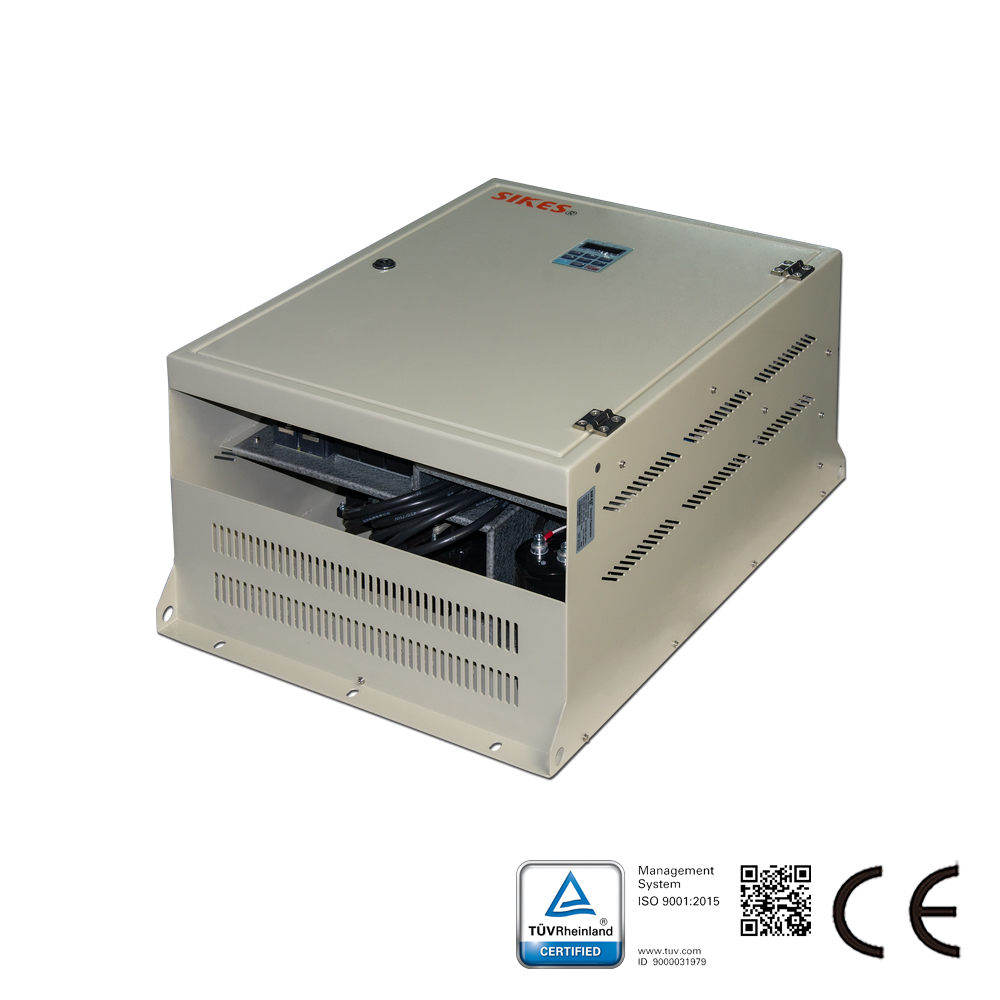

Beschreibung der regenerativen Einheit:
Diese Serie verwendet einen Mikroprozessor-Chip mit schneller Reaktionszeit und hochpräziser Prozesssteuerung, wodurch der Wechselrichter im Vier-Quadranten-Betrieb arbeitet, kontinuierlich rückgeführt wird und die regenerative Bremsfrequenz unter 40 % liegt. Die elektrische Regenerationseffizienz beträgt bis zu 97 %. Durch die Verwendung von SPWM-Modulation werden charakteristische Stromspitzen deutlich reduziert und ein perfekter sinusförmiger Strom erzeugt, wobei der Oberschwingungsgehalt (THD) auf der Eingangsseite unter 5 % liegt und der Leistungsfaktor bis zu 99 % erreicht. Sie verhindert Rückwirkungen ins Netz, Überhitzung, Überstrom, Phasenausfall, Unterspannung und Kurzschluss.

Merkmale dieser Serie:
Leistungsbereich: 55 kVA bis 400 kVA
Nennstrom: 100 A bis 800 A
Ausgangswechselspannung: Dreiphasenwechselstrom 660 V
Zerkleppererspannung: Gleichspannung 1150 V ±5 V
Betriebsfrequenz: 46 Hz bis 60 Hz
Genauigkeitsindex: Einstellfehler unter 0,5 %
Überlastfähigkeit: 110 % Dauerlast, 150 % 1 Minute, 180 % 2 Sekunden

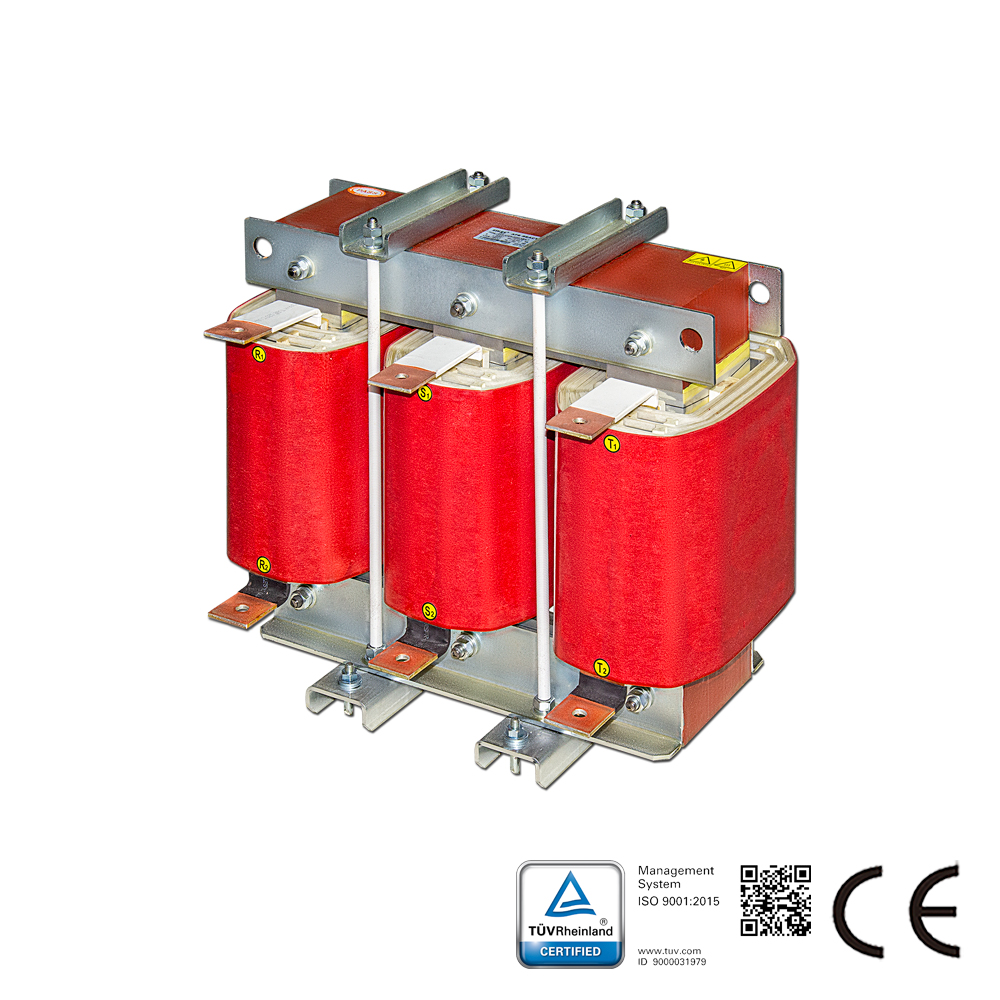

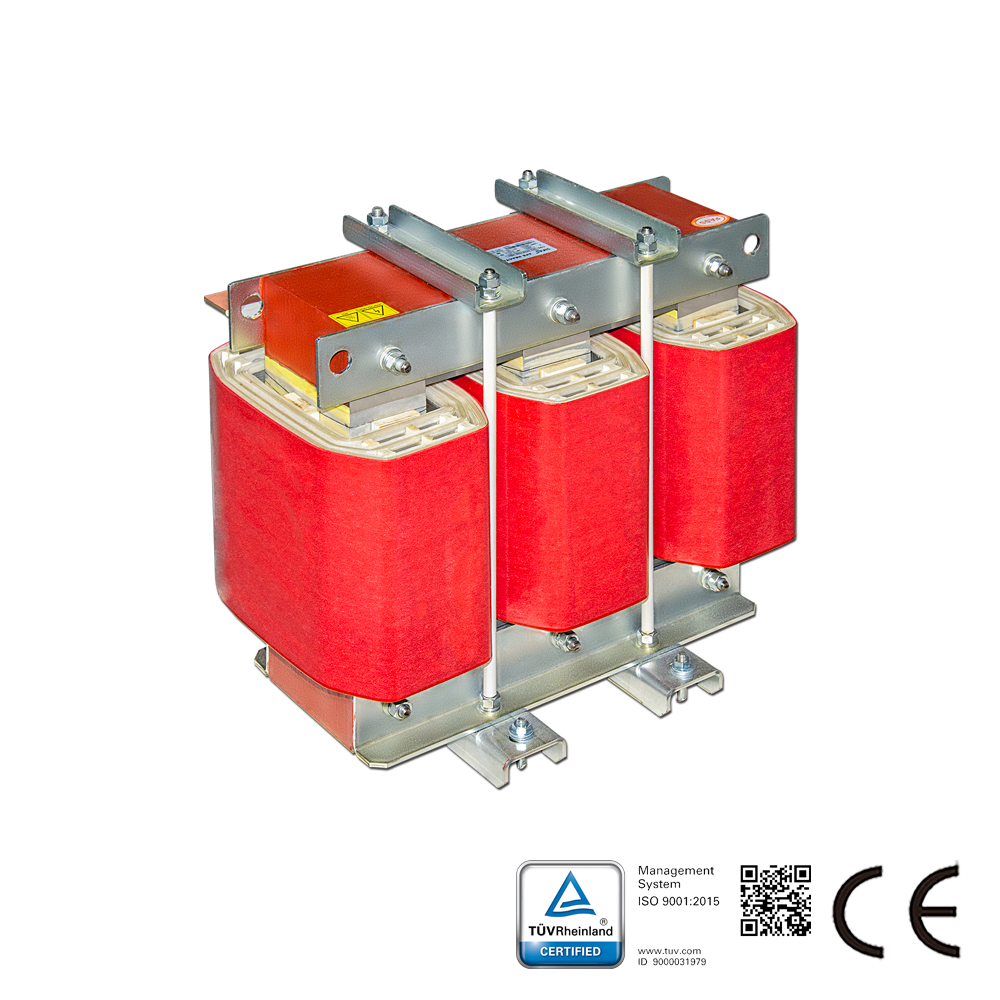

Betriebsbedingungen: Integrierter intelligenter Lüfter, Filter für Ober- und Unterschwingungen, externer Kurzschlussschutz
Schutzart: IP20
Schutzfunktionen: Überstromschutz, Überspannungsschutz, Unterspannungsschutz, Übertemperaturschutz und Polungsschutz
EMV: Entspricht GB/T 17626.4 (IEC 61000-4-4) Klasse 4 Störfestigkeitsprüfung gegen schnelle transiente Störgrößen; GB/T 17626.3 (IEC 61000-4-4) Klasse 4 Prüfung der Störfestigkeit gegen hochfrequente elektromagnetische Felder; GB/T 17626.2 (IEC 61000-4-4) Klasse 4 Elektrostatische Entladungsprüfung
Umgebungstemperatur: -10 °C bis +60 °C (eisfrei)
Umgebungsfeuchte: unter 90 % (nicht kondensierend)
Höhenlage: unter 1 km
Kühlungsart: Fremdbelüftung
Installationsart: Wandmontage, Bodentyp
Normen: ISO, FCC, CE

Anwendung der Regenerativeinheit:
Bestimmt für Bergwerksfördermaschinen, Bergungsschiffe, Winden, Schmiedeeinrichtungen, Ölfeldpumpeneinheiten, Krane, Hafenkrane, Turmdrehkrane, Hochleistungsschneidemaschinen usw.
