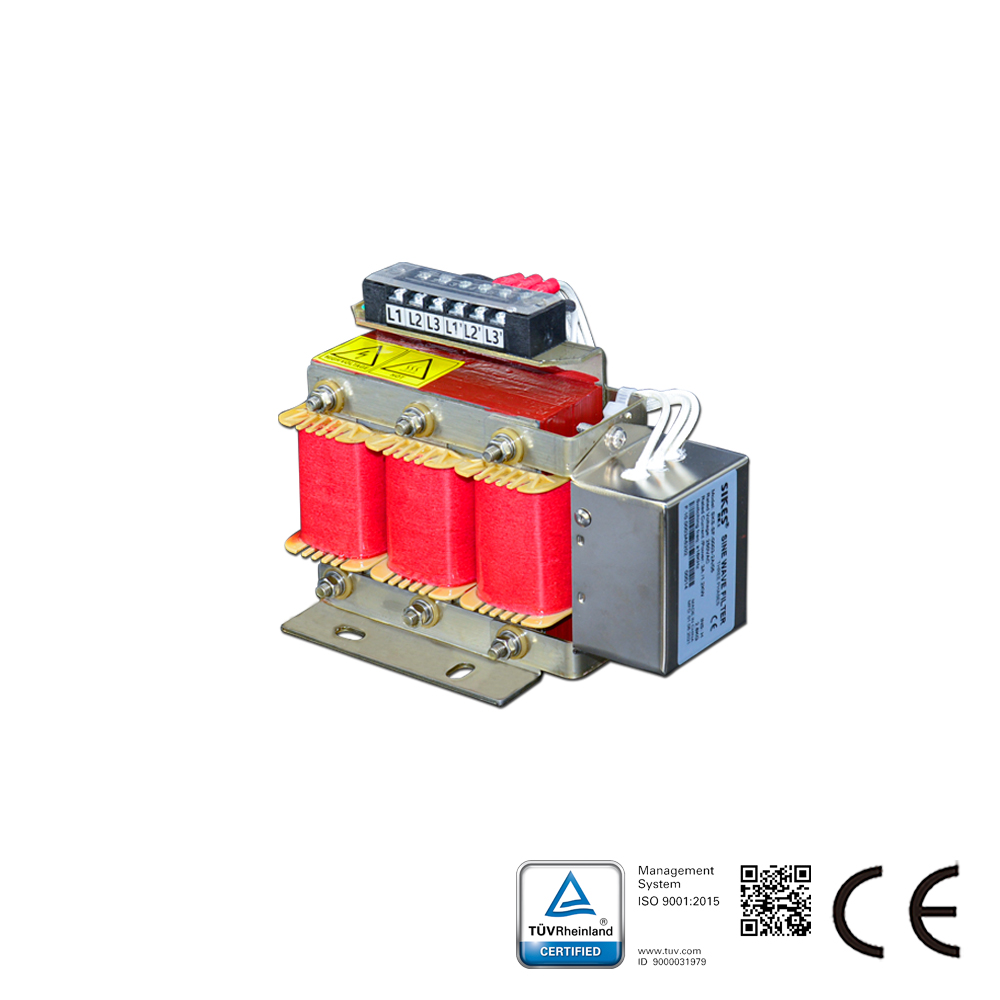

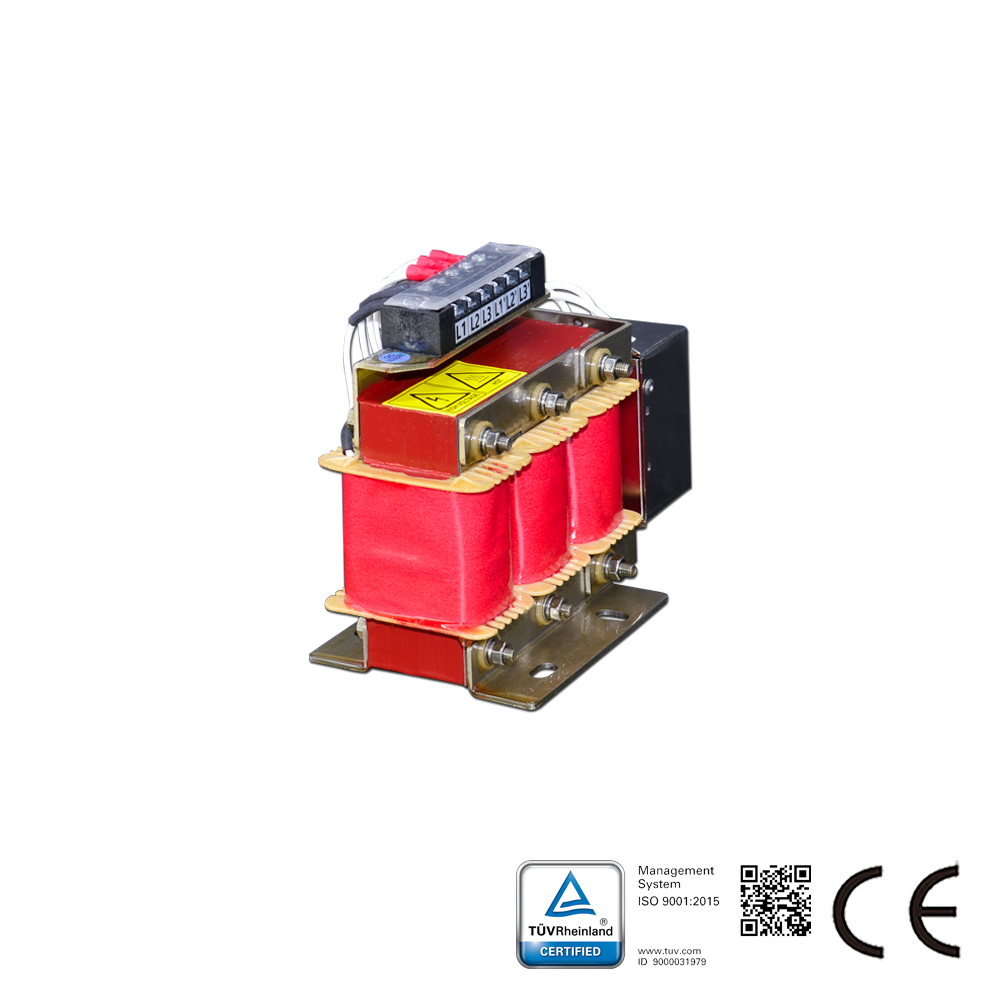

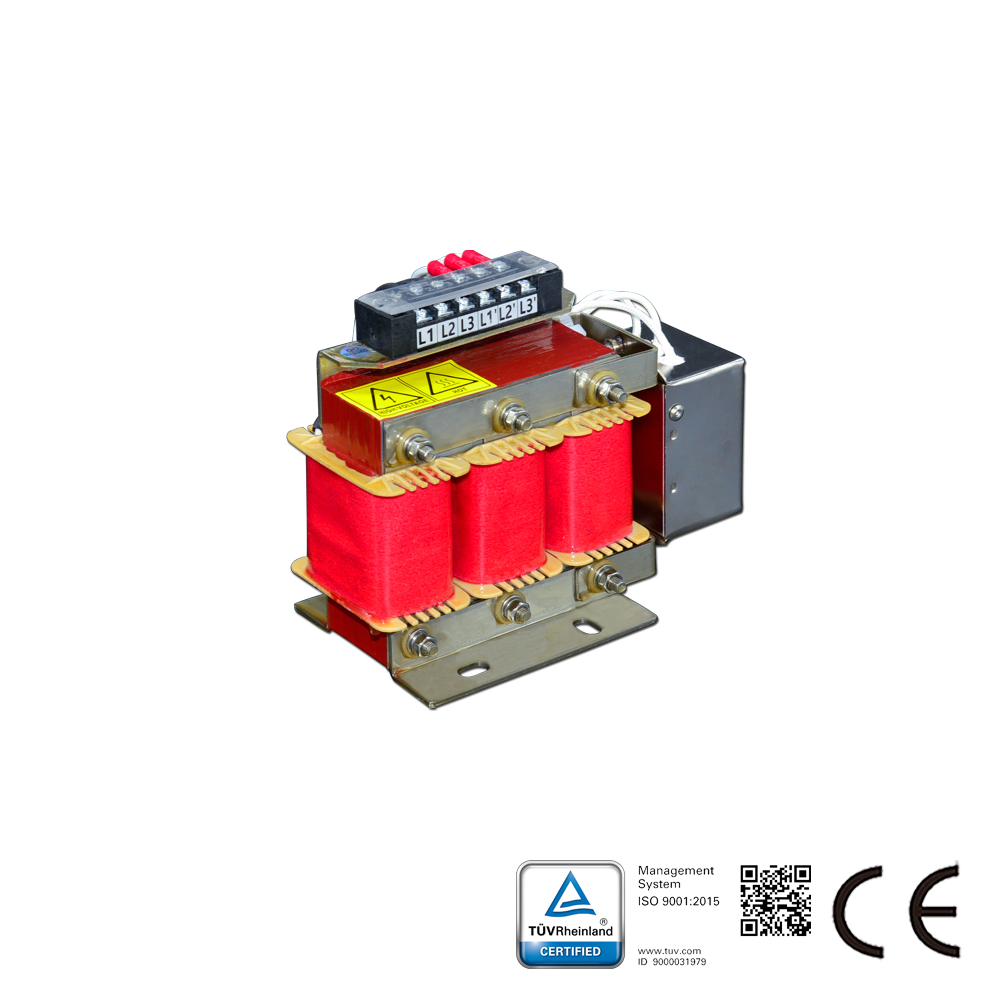

Beschreibung des Sinuswellenfilters:

Die SWF-Serie Sinuswellenfilter wandelt das PWM-Ausgangssignal von Motorantrieben in eine glatte Sinuswelle mit niedriger Restwelligkeit um;
Reduziert das Resonanzphänomen, verursacht durch die verteilte Kapazität und Induktivität des langen Kabels (länger als 50 Meter);
Beseitigt die übermäßige Motorspannung, verursacht durch hohe dv/dt;
Reduziert Motorengeräusche durch Filteranwendung;
Verlängert die Motorlebensdauer;
Schützt die Motorisolierung;
Erhöht die Übertragungsdistanz;
Durch den Einsatz dieses Filters kann ein Standardmotor einen Frequenzumrichter-Motor ersetzen.

Sinuskennlinie:

Sikes Sinusfilter für verschiedene Servomotoren in Frequenzumrichteranlagen (insbesondere für Wechselrichter oder Schaltnetzteile) sind entwickelt, um die PWM-Ausgangsspannung des Umrichters zu verändern und eine nahezu sinusförmige Spannung zu erzeugen.

Sinusfilter Technische Daten:
Nennspannungsbereich: 3*250±10%
Motorfrequenz: 0-120 Hz;
Schaltfrequenz: ≥ 16 kHz;
Restwelligkeit der Spannung: THDv < 5%
Spannungsabfall bei Nennstrom: ≤ 10 % (50 Hz);
Motorkabellänge: Bis zu 2000 m;
Betriebsart: Dauerbetrieb für Innenraumbetrieb
Nenn-Eingangsleistung des Motorantriebs: 3,7 kW bis 630 kW;
Wirkungsgrad: 98 bis 99 % bei Nennnetzspannung und -leistung
Überlastfähigkeit: 150 % 60 s, 120 % 60 min
Prüfspannung: 2240 VDC, 2 s (Leiter/Leiter) 2720 VDC, 2 s (Leiter/Gehäuse)
Dielektrische Festigkeit: AC 4000 V / 5 mA / 60 s
Isolationswiderstand: Kern-Wicklung, ≥ 100 MΩ (DC 1000 V);
Klimakategorie (IEC 60068-1): 25/100/21
Schutzart: IP30 (IP40/IP54 auf Anfrage), Innenraum: IP20
Kühlung: Interne Zwangsluftkühlung
Lasttyp: Typische Motorlast; Standard-Aufwärtstransformator; Andere lineare Lasten;

Sinusfilter Technische Normen:
Kondensatoren: CEI EN 60831-1/2, IEC 831-1/2
Geräte: CEI EN 60439-1, IEC 439-1, IEC 60939

Anwendungen von Sinusfiltern:
Ventilatoren, Förderbänder, Pumpen
HLK-Anlagen, Kompressoren
Aufzüge, Krane, Windkraftanlagen, USV, ENS
Motorantriebe mit langen Kabeln
Motorantriebe mit mehreren parallel geschalteten Motoren
Mittelspannungsanwendungen (eingesetzt vor dem Aufwärtstransformator)
