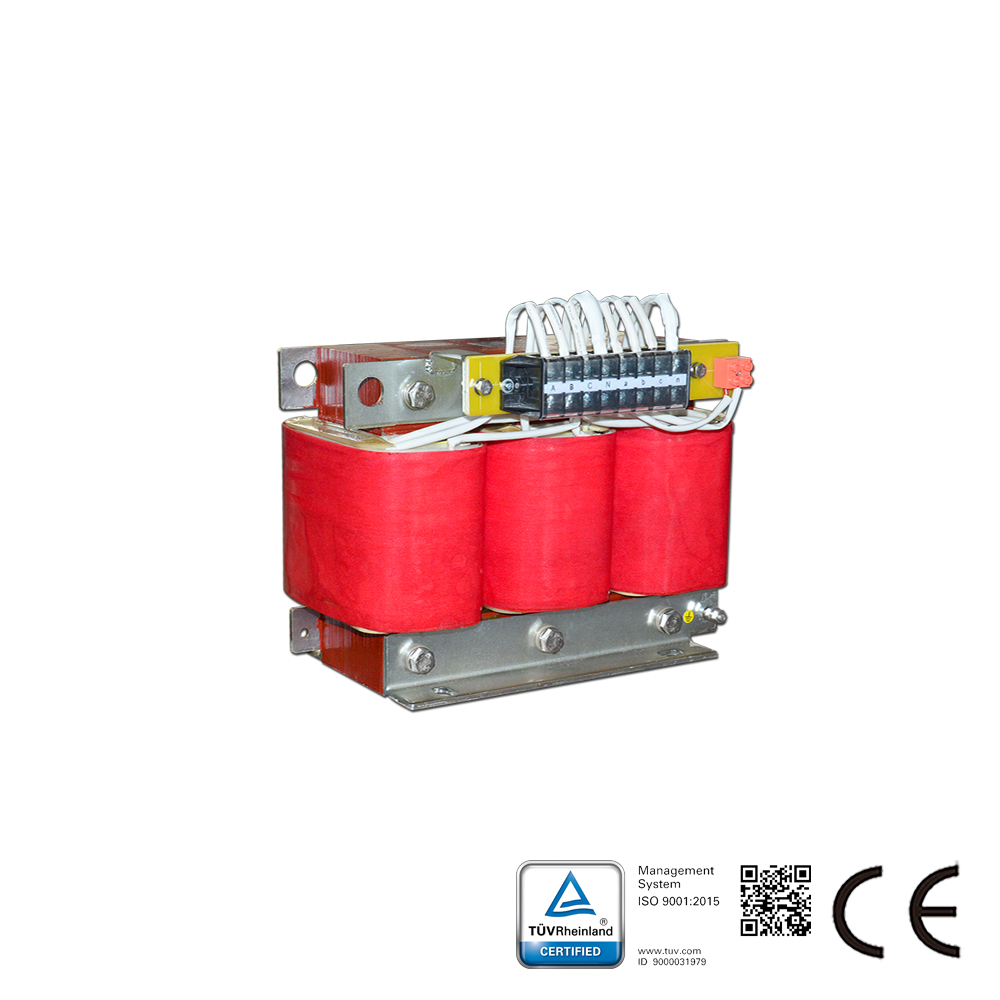

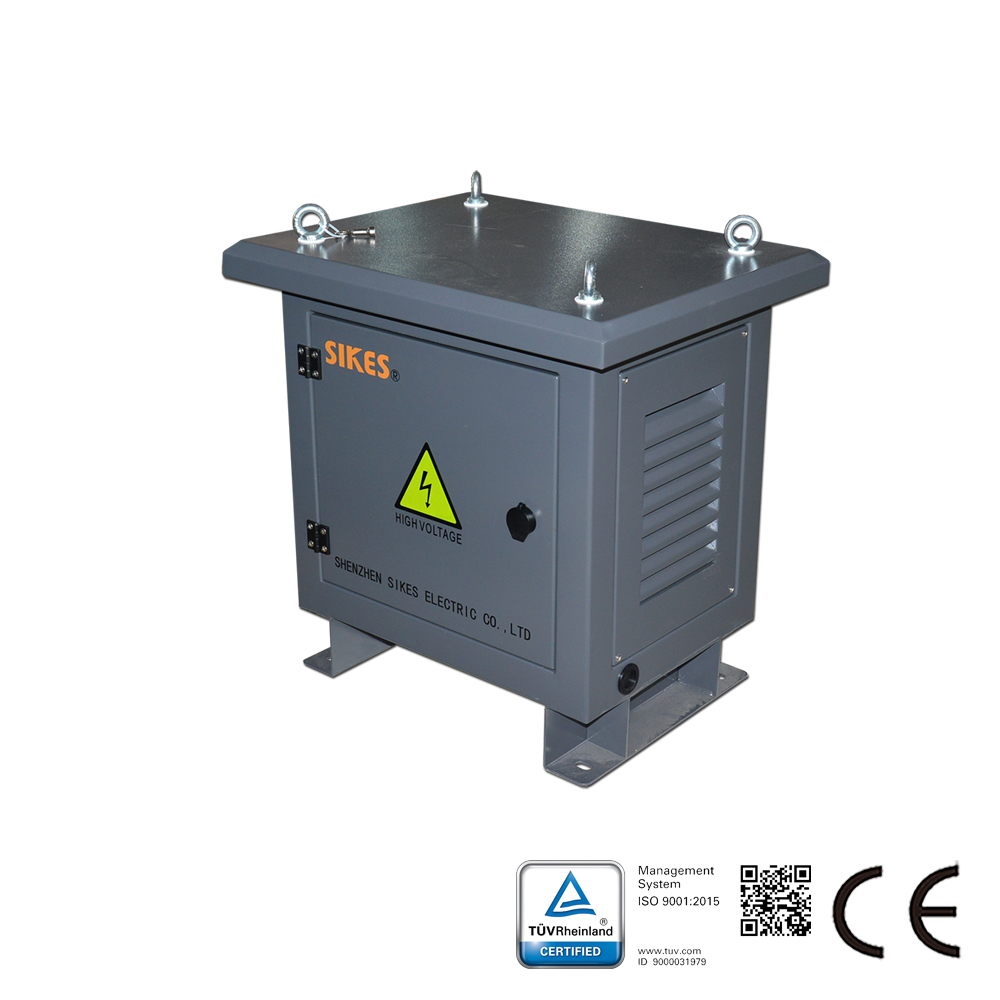

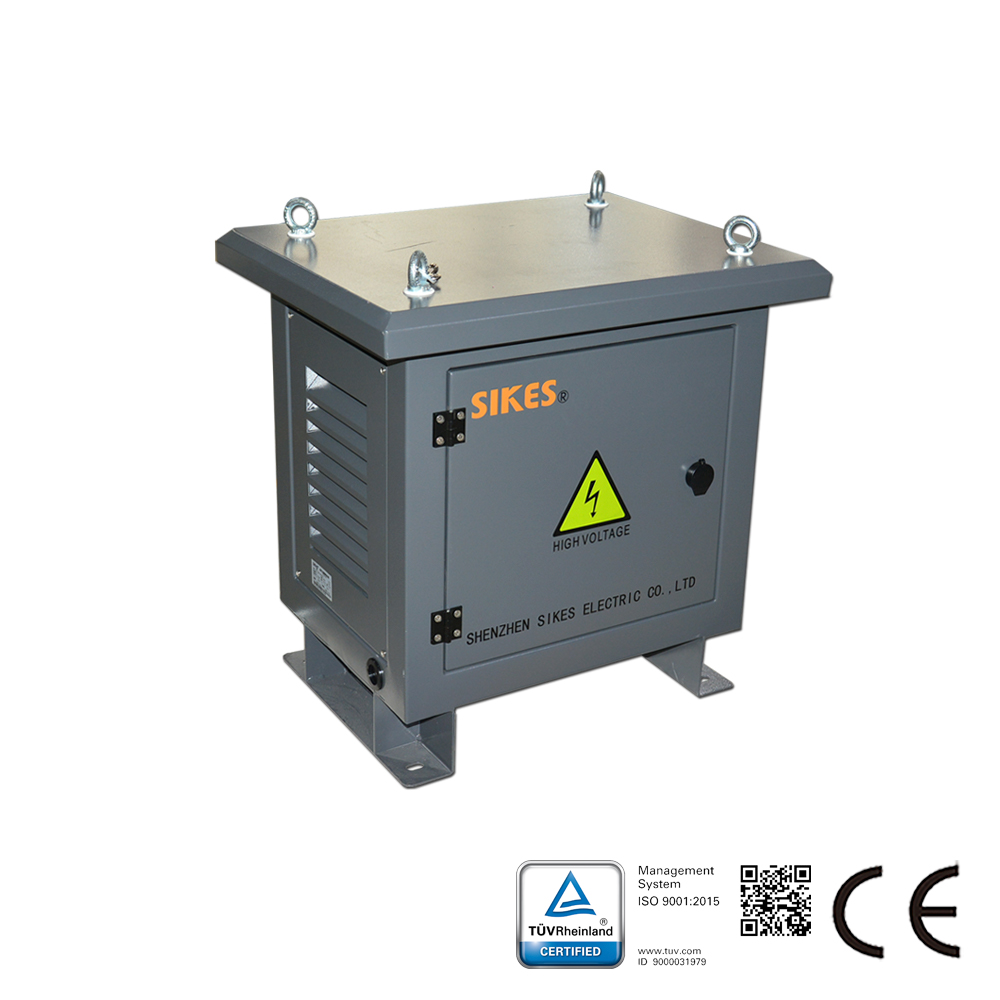

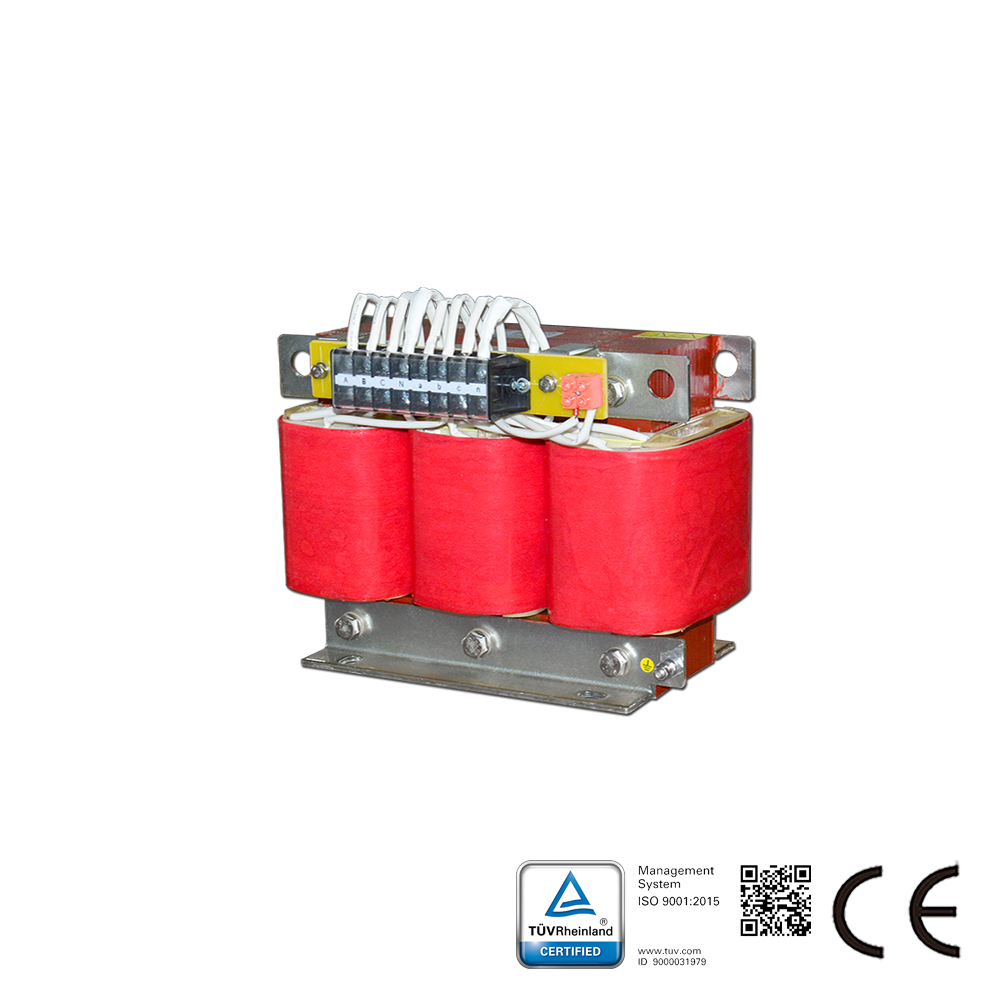

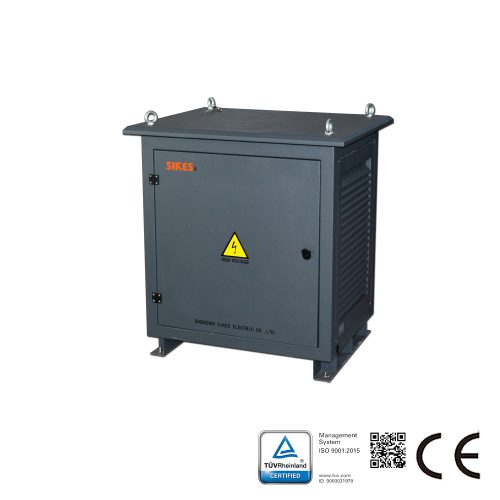

Der SGGF-Isolationstransformator wird zur Lösung von Netzproblemen eingesetzt, die durch die photovoltaische Stromerzeugung verursacht werden, wie Oberschwingungen, Flicker, Gleichstromvormagnetisierung und Überspannung. Die Transformatoren werden üblicherweise zwischen dem Stromnetz und dem netzgekoppelten Wechselrichter eingesetzt, wodurch der Wechselrichter galvanisch getrennt wird und die Energie zurück ins Netz eingespeist werden kann.
Merkmale dieser Serie:
Nennleistung: 50KVA/100KVA/250KVA/500KVA
Nennspannung: 400V/290V
Schaltgruppe: YN.yn0
Kurzschlussspannung: 3-5%
Wirkungsgrad: >98%
Überlastfähigkeit: 15%
Spannungsfestigkeit: AC3000V/min, Ableitstrom <5mA
Bei Nennleistung: Wicklungstemperaturerhöhung F, unter 100K.
Materialien: Kern aus hochwertigen Dynamoblechen für geringe Leerlaufverluste und niedrige Geräuschemission. Lackierter Rechteckdraht bei kleineren Leistungen, Aluminiumfolie bei größeren Leistungen. Herstellung mittels Vakuum-Druck-Imprägnierung für hohe mechanische Festigkeit und Feuchtigkeitsschutz.
Anwendung von Leistungs-Isolierungstransformatoren:
Photovoltaik-Stromerzeugung
Hochleistungs-USV, Wechselrichter
Beleuchtung
Werkzeugmaschinen-Elektrogeräte
Elektrische Maschinen und Ausrüstungen
Medizinische Geräte
Gleichrichtervorrichtungen
Windkraftübertragung
| Nennleistung (KVA) | 6 |
| Wirkungsgrad | 95,6% |
| Isolierstoffklasse | H |
| Betriebsfrequenz | 50Hz |
| Primärspannung (V) | 380 |
| Sekundärspannung (V) | 440 |
| Schaltgruppe | Yy0 |
