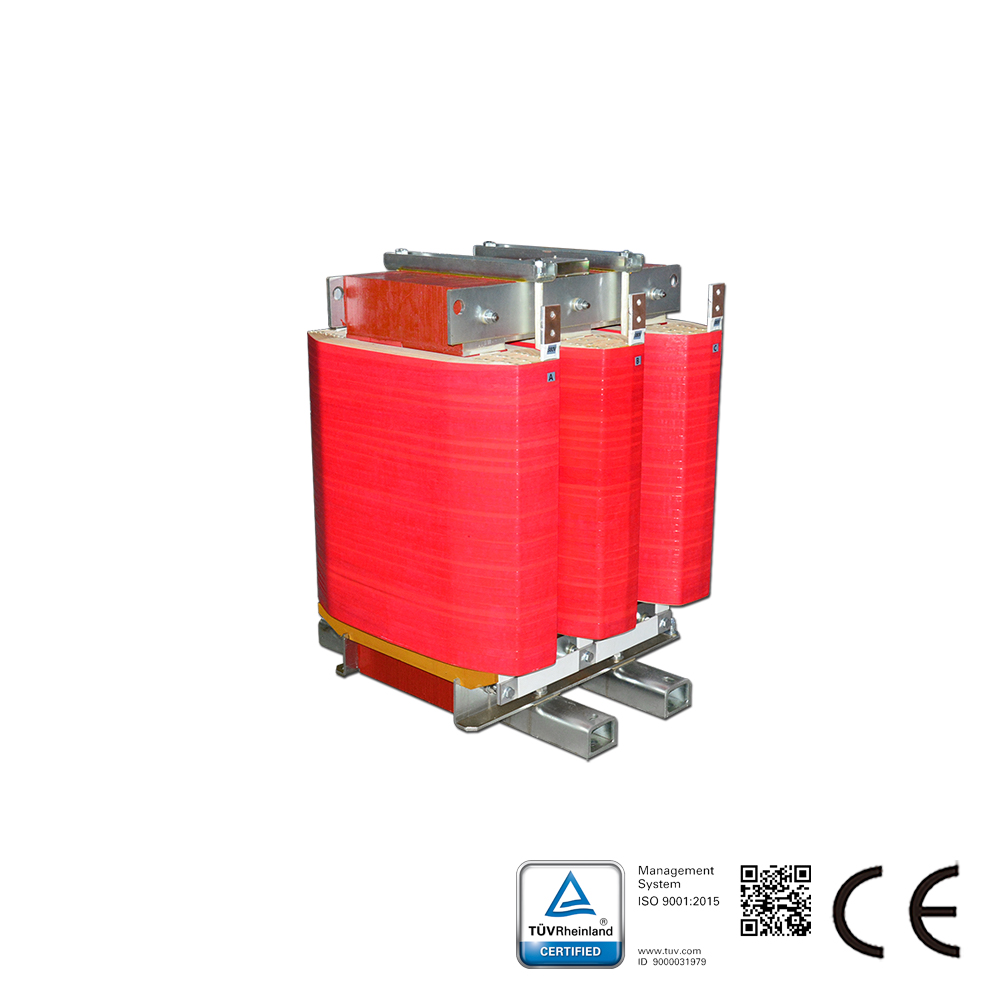

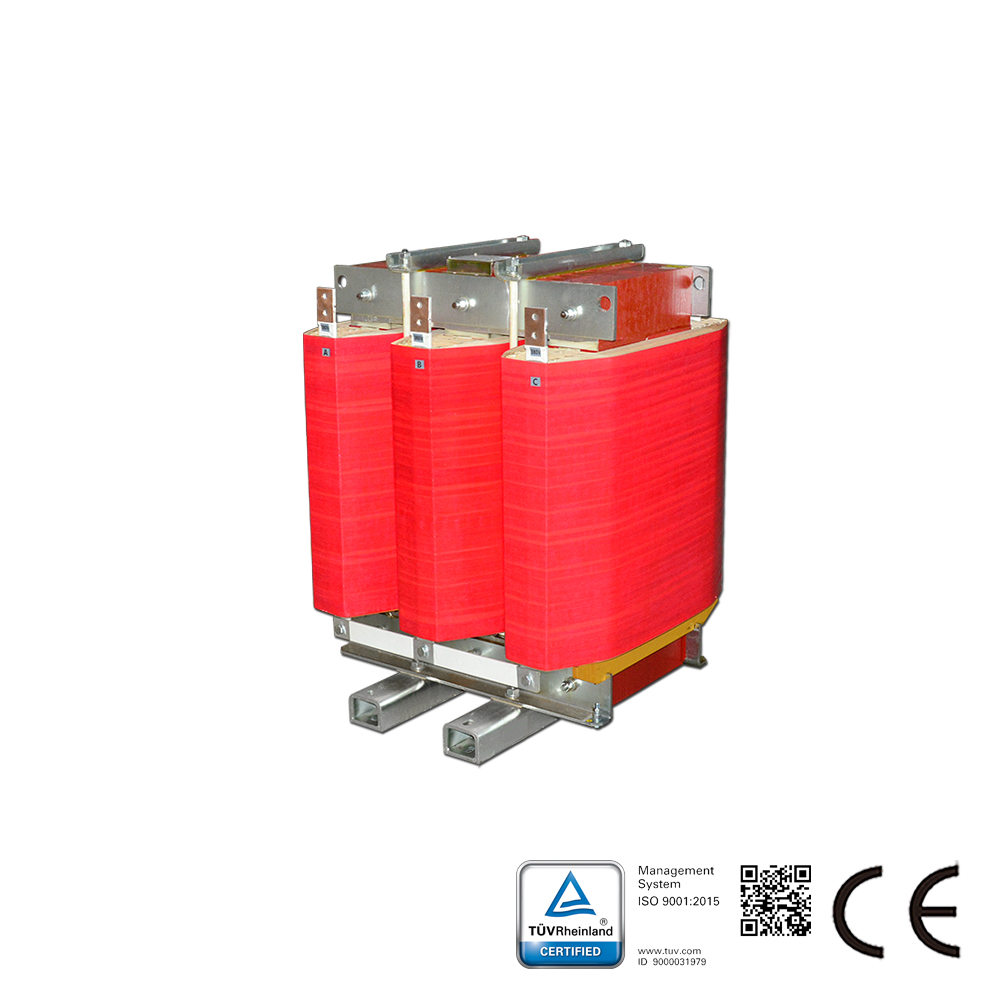

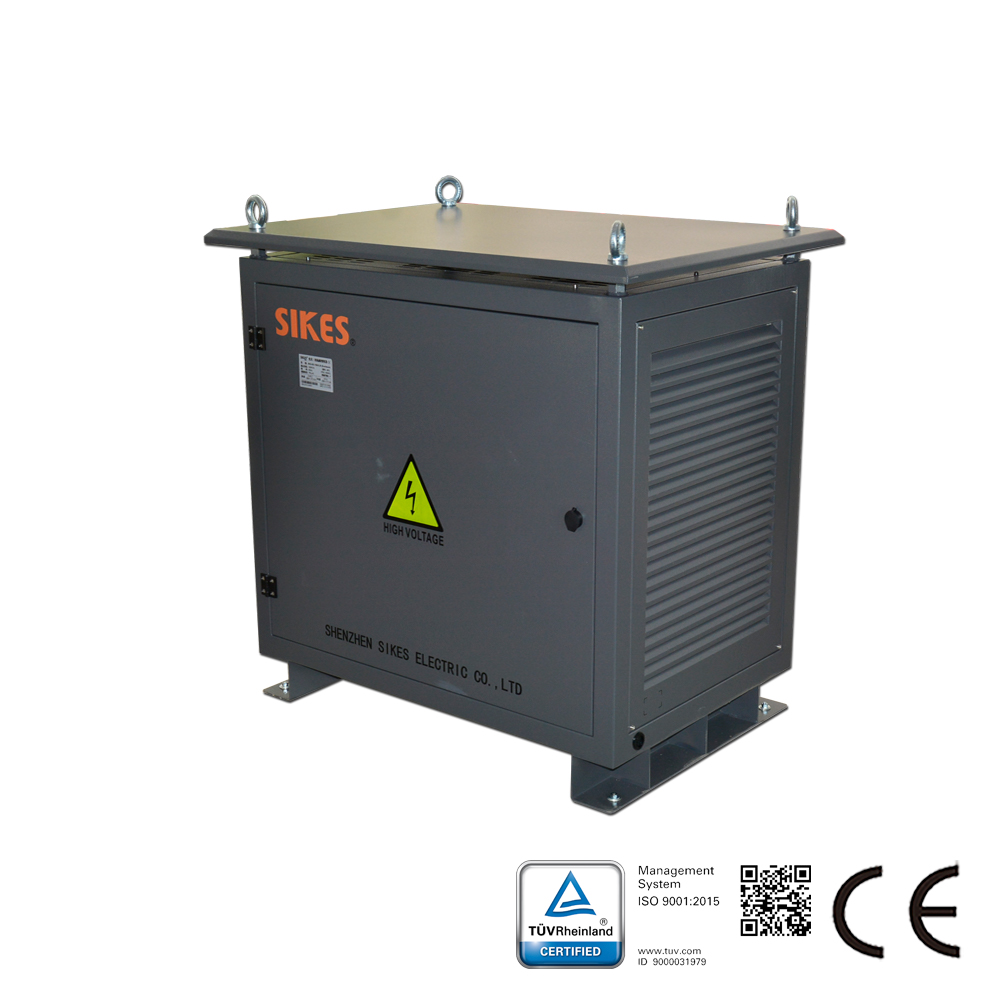

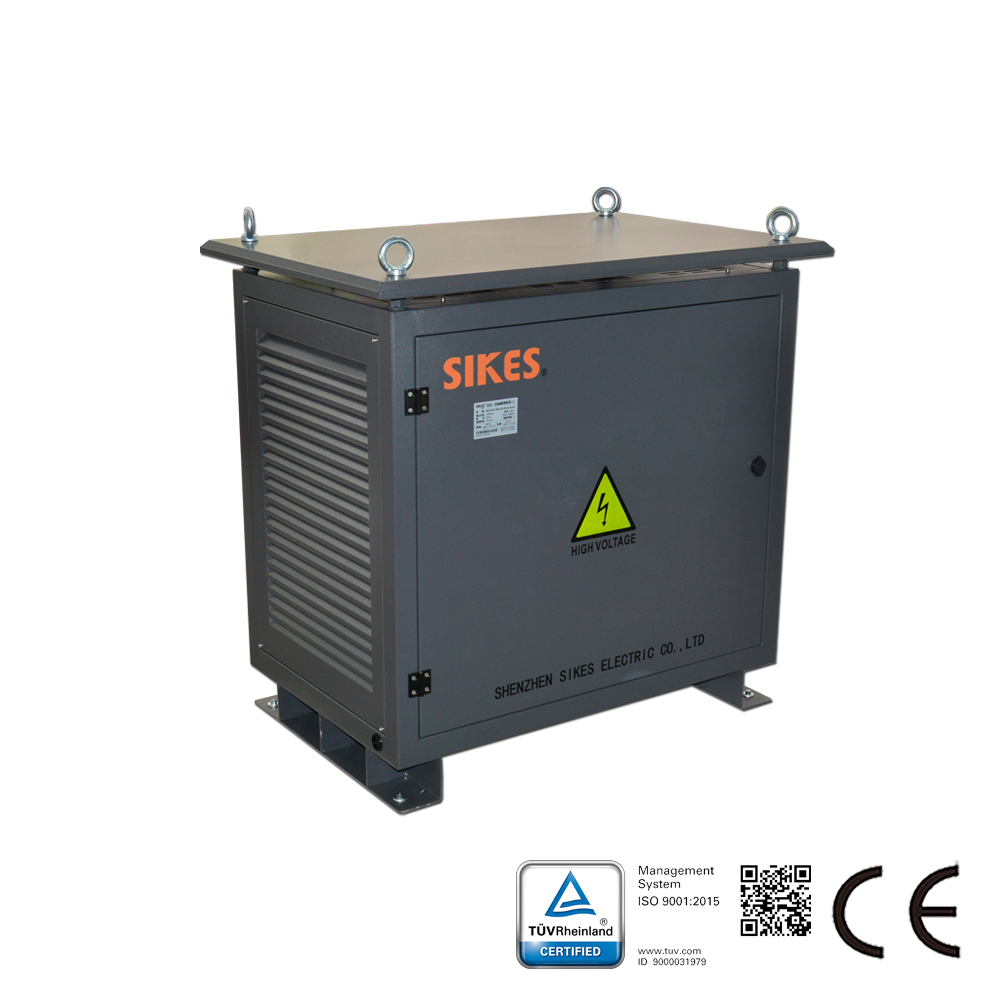

Photovoltaik-Isolierungstransformator gekapselt 250Kva für Solar- oder Windkraftübertragung

Modell: SKS-SGGF-250/0.44

Beschreibung des Netztrenntransformators: Der SGGF-Trenntransformator dient zur Lösung von Netzproblemen, die durch die photovoltaische Stromerzeugung verursacht werden, wie Oberschwingungen, Flimmern, Gleichstromvormagnetisierung und Überspannung. Transformatoren werden üblicherweise zwischen dem Stromnetz und dem netzgekoppelten Wechselrichter eingesetzt, um den Wechselrichter zu isolieren und die Energie zurück ins Netz einzuspeisen.

Produkt- oder Lösungsanfrage

Live-Chat

Teilen auf:

Spezifikationen

Nennleistung (KVA)	250
Wirkungsgrad	98%
Isolierstoffklasse	H
Betriebsfrequenz	50Hz
Primärspannung (V)	380
Sekundärspannung (V)	440
Schaltgruppe	Yy0

Produktdetails

Beschreibung des Netztrenntransformators:

Der SGGF-Trenntransformator dient zur Lösung von Netzproblemen, die durch die photovoltaische Stromerzeugung verursacht werden, wie Oberschwingungen, Flimmern, Gleichstromvormagnetisierung und Überspannung. Transformatoren werden üblicherweise zwischen dem Stromnetz und dem netzgekoppelten Wechselrichter eingesetzt, um den Wechselrichter zu isolieren und die Energie zurück ins Netz einzuspeisen.

Merkmale

Merkmale des Leistungstrenntransformators:
Standardleistung: 50 kVA / 100 kVA / 250 kVA / 500 kVA
Bemessungsspannung: 400 V / 290 V
Schaltgruppe: YN.yn0
Kurzschlussspannung: 3–5 %
Wirkungsgrad: > 98 %
Überlastfähigkeit: 15 %
Isolierstoffklasse: H
Niedriger Einschaltstrom
Dreifache Schutzlackierung
Übertemperatur ≤ 80 K
Erfüllt 100 % Last
Spannungsfestigkeit: AC 3000 V/min, Ableitstrom < 5 mA

Bei Bemessungsleistung: Wicklungsübertemperatur F, kleiner als 100 K, Isoliersystem H.

Material: Kern aus hochwertigem Siliziumstahlblech, wodurch geringe Leerlaufverluste und niedrige Geräuschentwicklung erreicht werden. Rechtecklackdraht für kleine Leistungen, Aluminiumfolie für große Leistungen; Herstellung mittels Vakuumdruckimprägnierung, wodurch der Transformator hohe mechanische Festigkeit und Feuchtigkeitsbeständigkeit aufweist.
Lebensdauer: mehr als 30 Jahre

Anwendungen

Anwendung von Leistungs-Isolierungstransformatoren:
Photovoltaik-Stromerzeugung
Hochleistungs-USV, Wechselrichter
Beleuchtung
Werkzeugmaschinen-Elektrogeräte
Elektrische Maschinen und Ausrüstungen
Medizinische Geräte
Gleichrichtervorrichtungen
Windkraftübertragung
