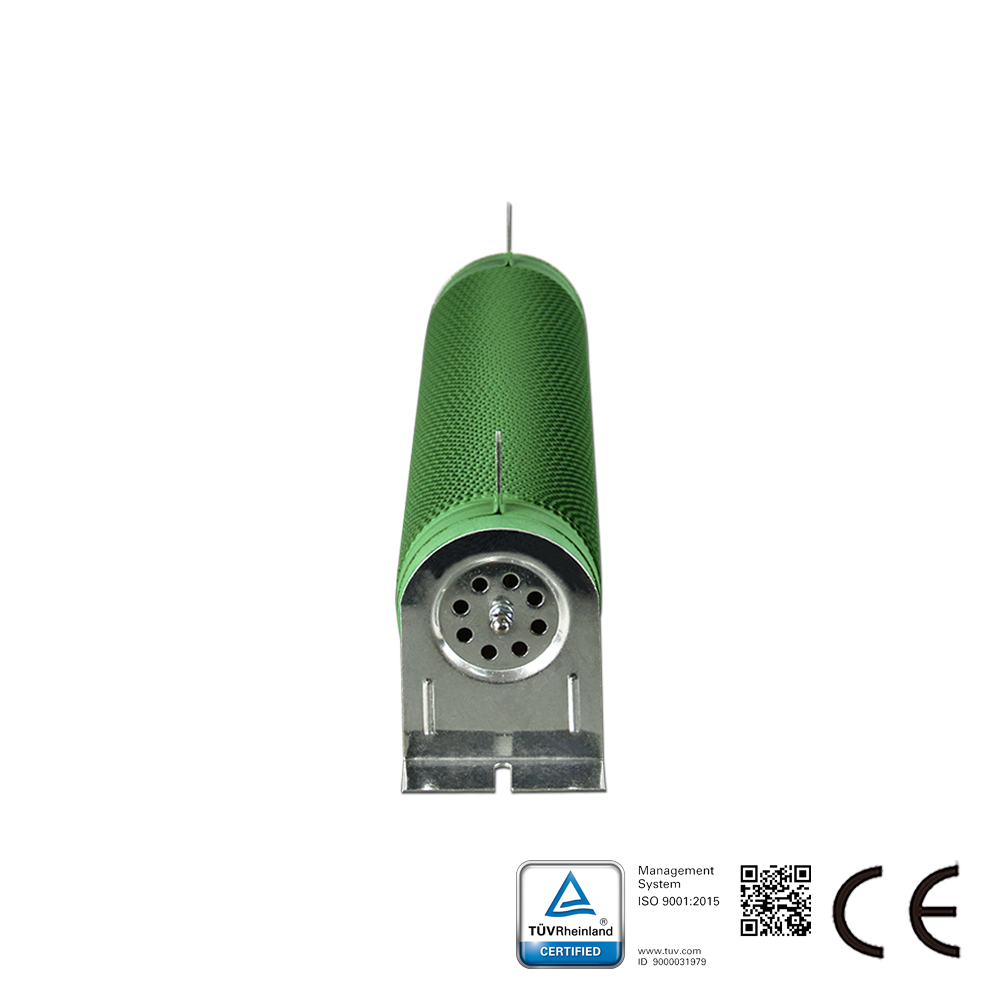

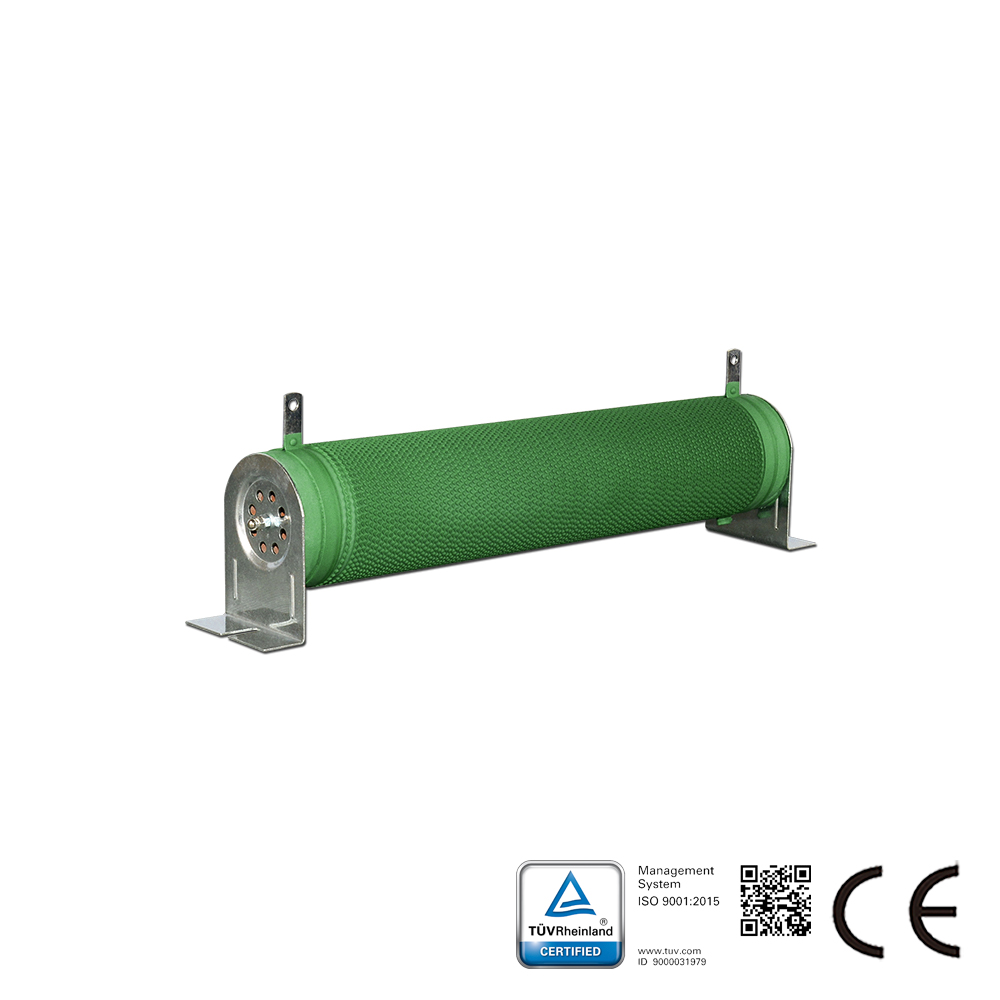

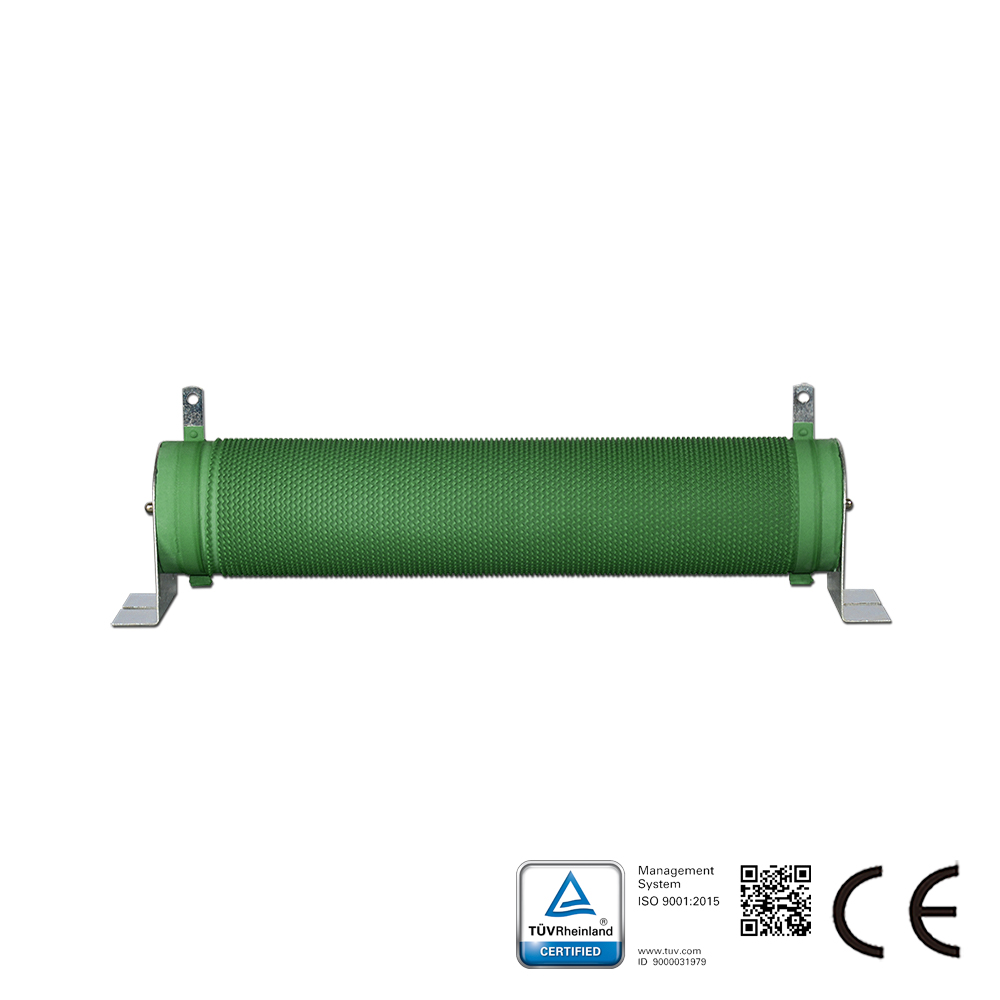

Beschreibung des Drahtwiderstands für Bremsanwendungen:

Drahtwiderstände für Bremsanwendungen eignen sich für anspruchsvolle Einsatzbereiche. Zwei Anschlussstifte sind an den Enden eines Keramikrohrs befestigt, auf dessen Oberfläche eine wellenförmige Legierungswiderstandsdrahtwicklung aufgebracht und mit einer hitzebeständigen, feuerhemmenden Beschichtung versehen ist. Das Keramikrohr dient sowohl als Träger für den Widerstandsdraht als auch als Wärmesenke.

Hauptmerkmale von Drahtwiderständen für Bremsanwendungen:
1. Langzeitstabilität;
2. Optionen induktiv oder nichtinduktiv;
3. Hohe Betriebsspannung (bis 1,2 kV) und hohe Nennleistung (bis 15 kW);
4. Anschlüsse für Löt- oder Schraubverbindung geeignet.

Merkmale dieser Serie:
1. Nennleistung: 50 W bis 15 kW, bezogen auf 25 °C freie Luftkühlung;
2. Widerstandswerte: 1 Ω bis 10 kΩ (auf Anfrage bis 100 kΩ);
3. Temperaturkoeffizient: 25, 50 und 100 ppm/°C oder nach Anforderung;
4. Betriebstemperatur: –55 °C bis +225 °C;
5. Isolationswiderstand: >1000 MΩ (500 V, 25 °C, 75 % relative Luftfeuchte);
6. Durchschlagsfestigkeit: >3,0 kV, 50 Hz, 1 min (25 °C, 75 % relative Luftfeuchte);
7. IP-Schutzart: IP00, IP20 oder nach Anforderung;
8. Widerstandsmaterial: OCR25AL5/CrAlFe/CrNi/CuNi;
9. Anschlussmaterial: Messingkappen (Laschenanschlüsse verfügbar);
10. Verguss: Silikon-Überzug.

Anwendung von Drahtwiderständen als Bremswiderstände:
1. Simulationslastprüfung, Kondensatorladung und -entladung;
2. Automatisierungssteuerung, Energieverlustbremsung von Frequenzumrichtern;
3. Kransysteme, diverse Stahlwerkanwendungen und Transitanwendungen, Neutralpunkterdung;
4. Filter, allgemeiner Einsatz in Elektromaschinen, verfügbar über Verteilung.
