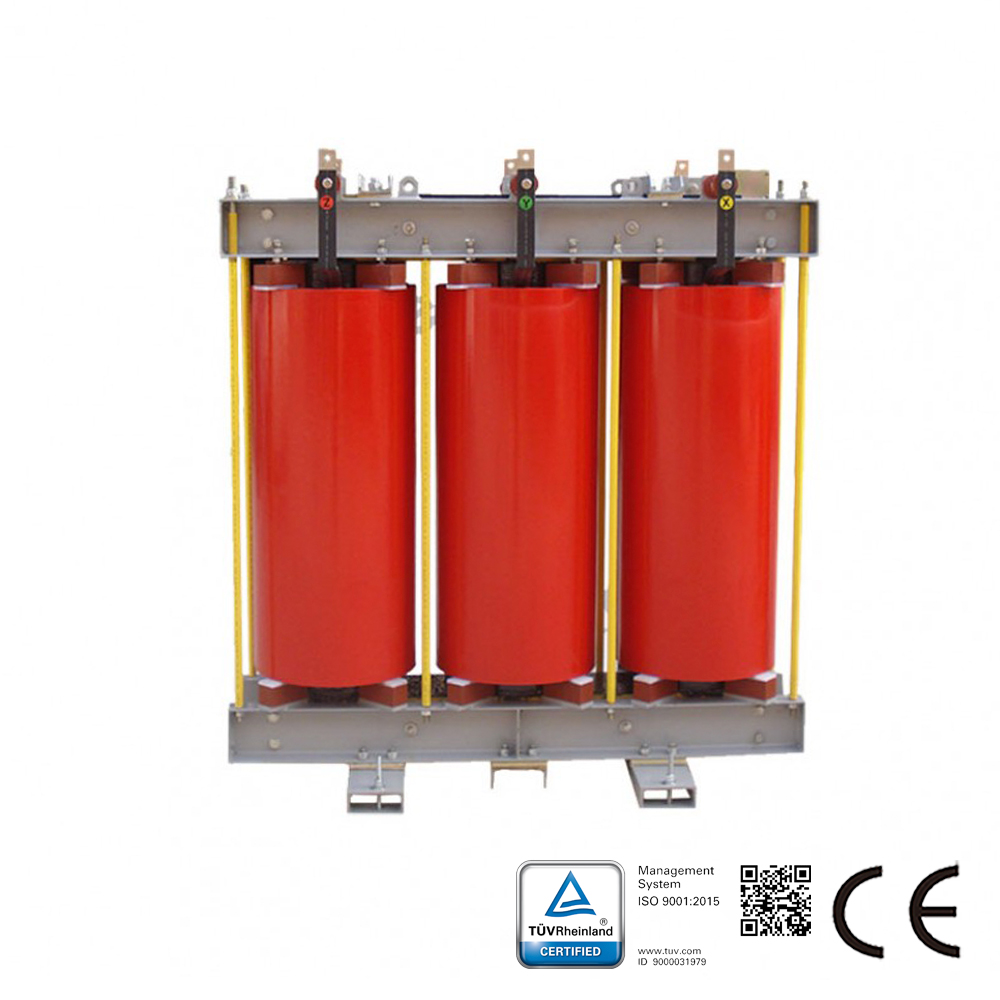

Drosselspulen-Reihenschaltung Epoxidharz-vergossene Trockenausführung Eisenkern CKSC-Serie

Modell: SKS-CKSC-Series

Beschreibung der Reihenschaltung der Drossel: Die Serie CKSC eignet sich für Stromversorgungssysteme mit AC 50 Hz und einer Nennbetriebsspannung bis zu 6-38 kV, mit einer in Reihe geschalteten Hochspannungskondensatorgruppe. Sie unterdrückt hohe harmonische Einschaltströme und Betriebsüberspannungen. Dies gewährleistet den sicheren Betrieb der Kondensatorgruppe, verbessert die Netzspannungswellenform, erhöht die Stromqualität und ermöglicht einen wirtschaftlichen Netzbetrieb.

Produkt- oder Lösungsanfrage

Live-Chat

Teilen auf:

Spezifikationen

Stromart	AC
Schutzart	IP00
Phasen	3-phasig
Leistungsbereich (kW)	3-720
Netzspannung (kV)	6,3/6,6/11/12
Betriebsfrequenz	50-60Hz
Kurzschlussspannung	1%/4,5%/5%/6%/12%/13%

Produktdetails

Beschreibung der Reihenschaltung der Drossel:

Die Serie CKSC eignet sich für Stromversorgungssysteme mit AC 50 Hz und einer Nennbetriebsspannung bis zu 6-38 kV, mit einer in Reihe geschalteten Hochspannungskondensatorgruppe. Sie unterdrückt hohe harmonische Einschaltströme und Betriebsüberspannungen. Dies gewährleistet den sicheren Betrieb der Kondensatorgruppe, verbessert die Netzspannungswellenform, erhöht die Stromqualität und ermöglicht einen wirtschaftlichen Netzbetrieb.

Merkmale

Merkmale dieser Serie:
Nennleistung: 3 kVA–720 kVA
Schaltung: Dreiphasig
Systemspannung: 6,3 kV / 6,6 kV / 11 kV / 12 kV
Kurzschlussspannung: 1 % / 4,5 % / 5 % / 6 % / 12 % / 13 %
Betriebsfrequenz: 50 Hz–60 Hz
Schutzart: IP00
Isolierstoffklasse: F / H
Industrienorm: GB 10229, IEC 289, JB/T 5346

Anwendungen

Anwendung der Seriendrossel:
Für Stromversorgungssysteme.

Epoxidharz-vergossene trockene Eisenkerndrossel-Baureihe
