GRUNDKONSTRUKTION:

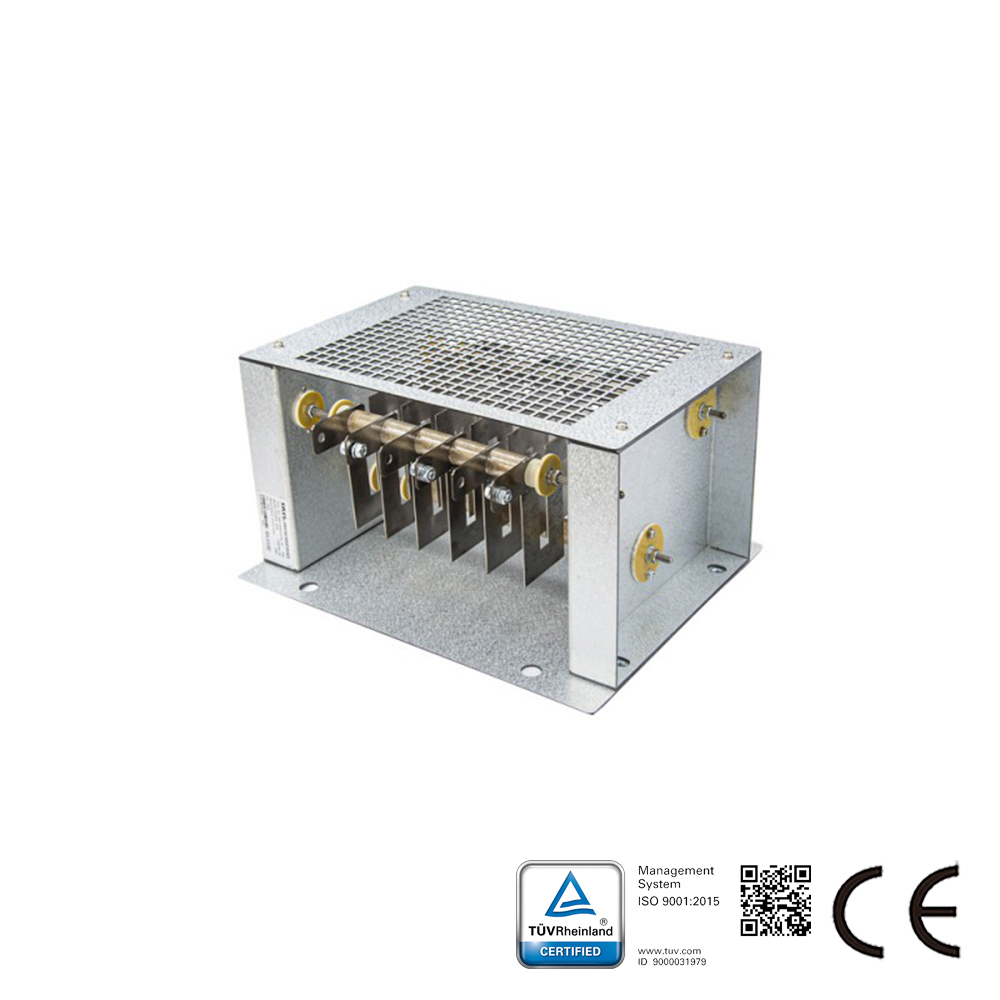

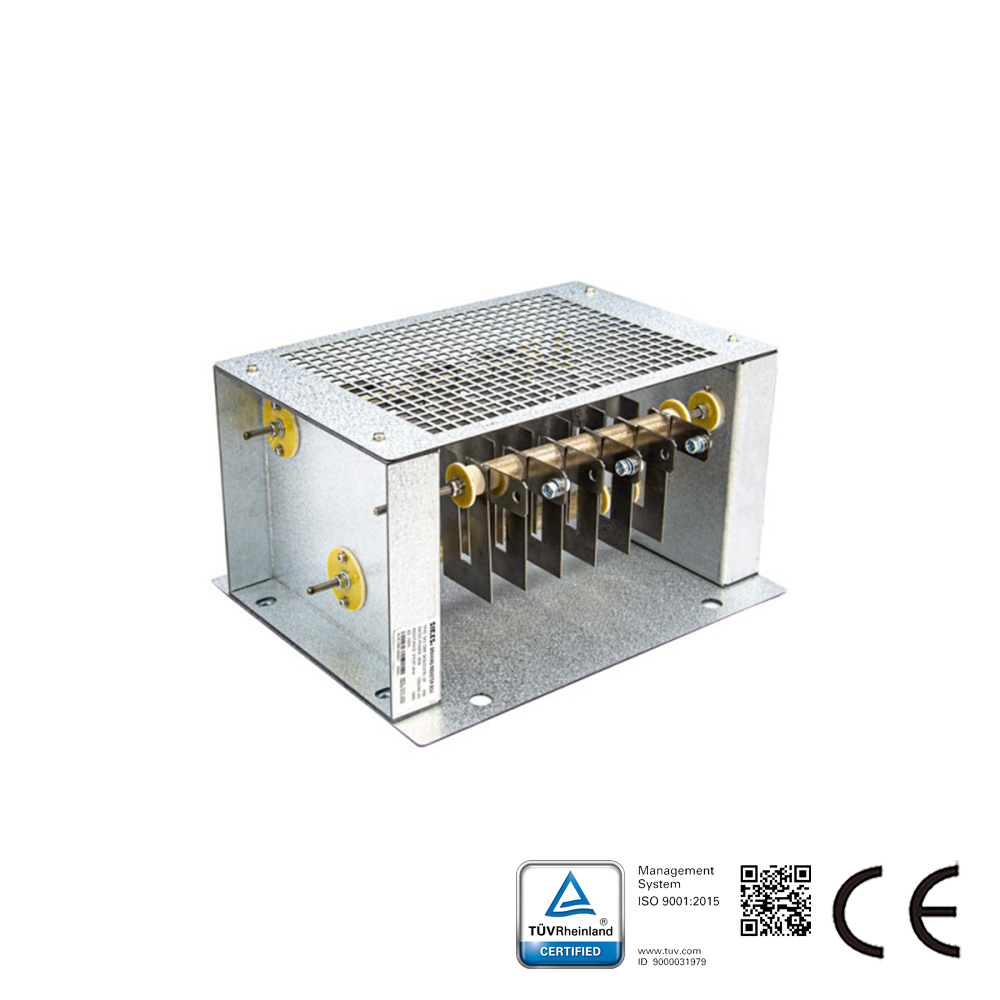

SIKES DBR-Widerstände sind leichte, robuste Einheiten aus einer nicht korrodierenden, hochwertigen Legierung. Das bandförmige Element ist in Form einer Helix auf die Kante gewickelt und dann auf einen Keramikkern gesponnen. Widerstände vom Typ DBR werden durch einen Gewindestab gestützt, der durch die Mitte des Keramikkerns verläuft.

ELEKTRISCHE EIGENSCHAFTEN:
Widerstandstoleranz: ±10% für alle Einheiten; auf Wunsch bis zu ±3% möglich.

Temperaturkoeffizient des Widerstands: Die Widerstandswerte steigen mit zunehmender Elementtemperatur. Es ist ein ungefährer Anstieg des Widerstands um 5% zu erwarten, nachdem das Gerät eine Betriebstemperatur von 375°C über der Umgebungstemperatur erreicht hat. Bei Bedarf kontaktieren Sie uns für genauere Informationen.

Umgebungstemperatur: Standard-Nennwerte basieren auf maximalen Umgebungstemperaturen von 40°C. Reduzieren Sie den Nennstrom um 95% bei 50°C Umgebungstemperatur, um 90% bei 75°C und um 80% bei 100°C.

Auswirkungen der Höhe: Die veröffentlichten elektrischen Nennwerte gelten für Höhen von 6000 Fuß oder weniger. Kontaktieren Sie das Werk für Derating-Faktoren über 6000 Fuß.

Anwendung:
SIKES DBR-Widerstände können in jeder AC- oder DC-Stromanwendung eingesetzt werden. Die Geräte werden am häufigsten für VFD-Bremsung, Motorsteuerung, Lastbänke und Neutralleitererdung verwendet.
SIKES DBR-Widerstände eignen sich für Dauerbetriebsanwendungen, bei denen ein niedriger Widerstand und hoher Strom erforderlich sind. Die hohe Elementmasse ermöglicht es diesen Geräten, hohe Ströme bei intermittierendem Betrieb zu widerstehen. Diese Eigenschaft, kombiniert mit der Hochtemperatur-Keramikisolierung, ermöglicht es dem DBR-Widerstand, Temperaturen bis zu 800°C standzuhalten.
