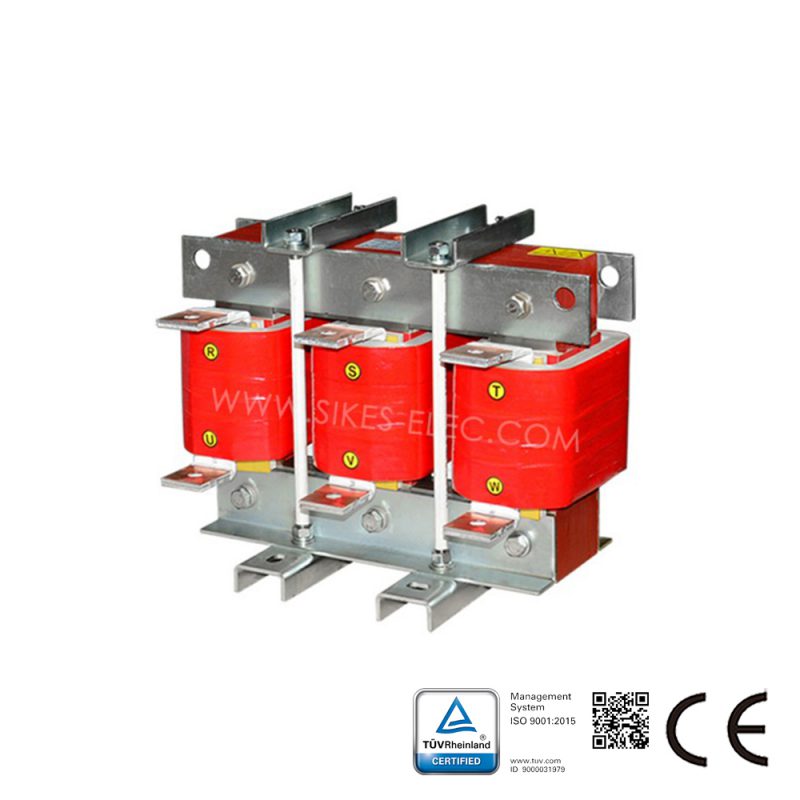

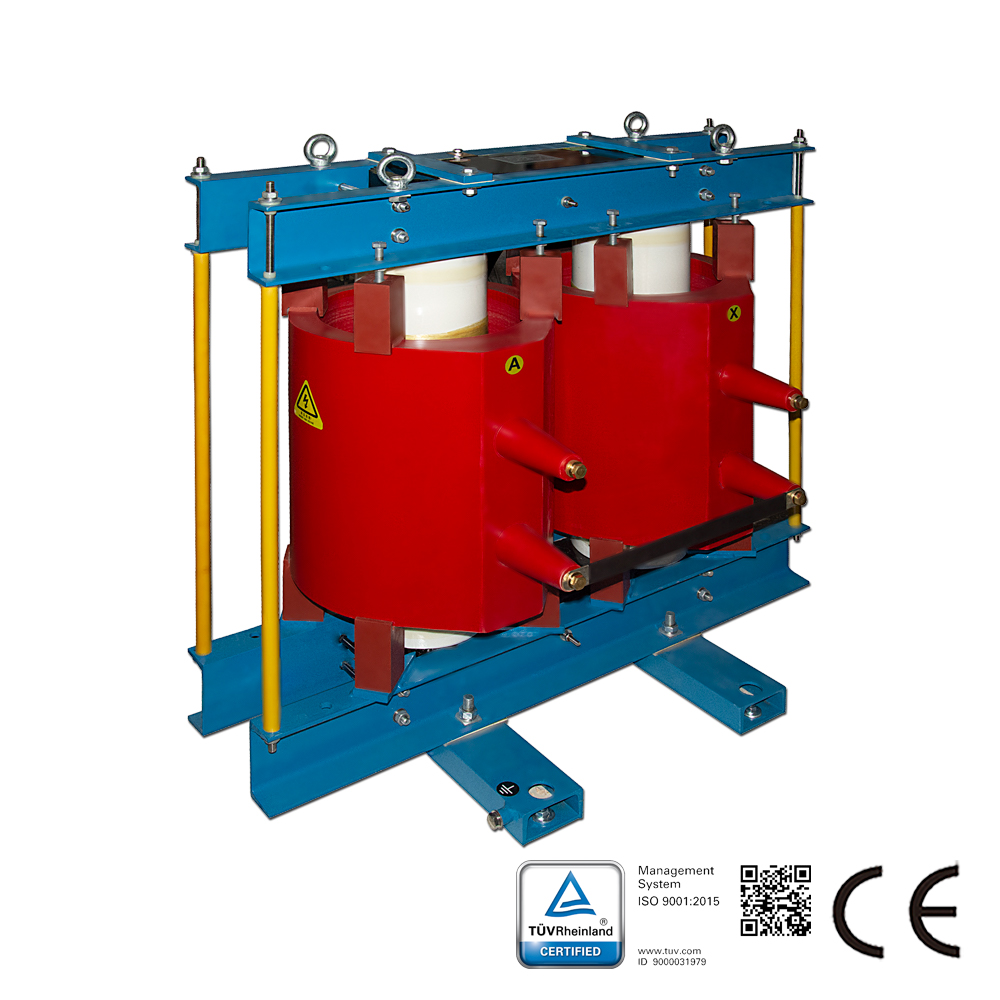

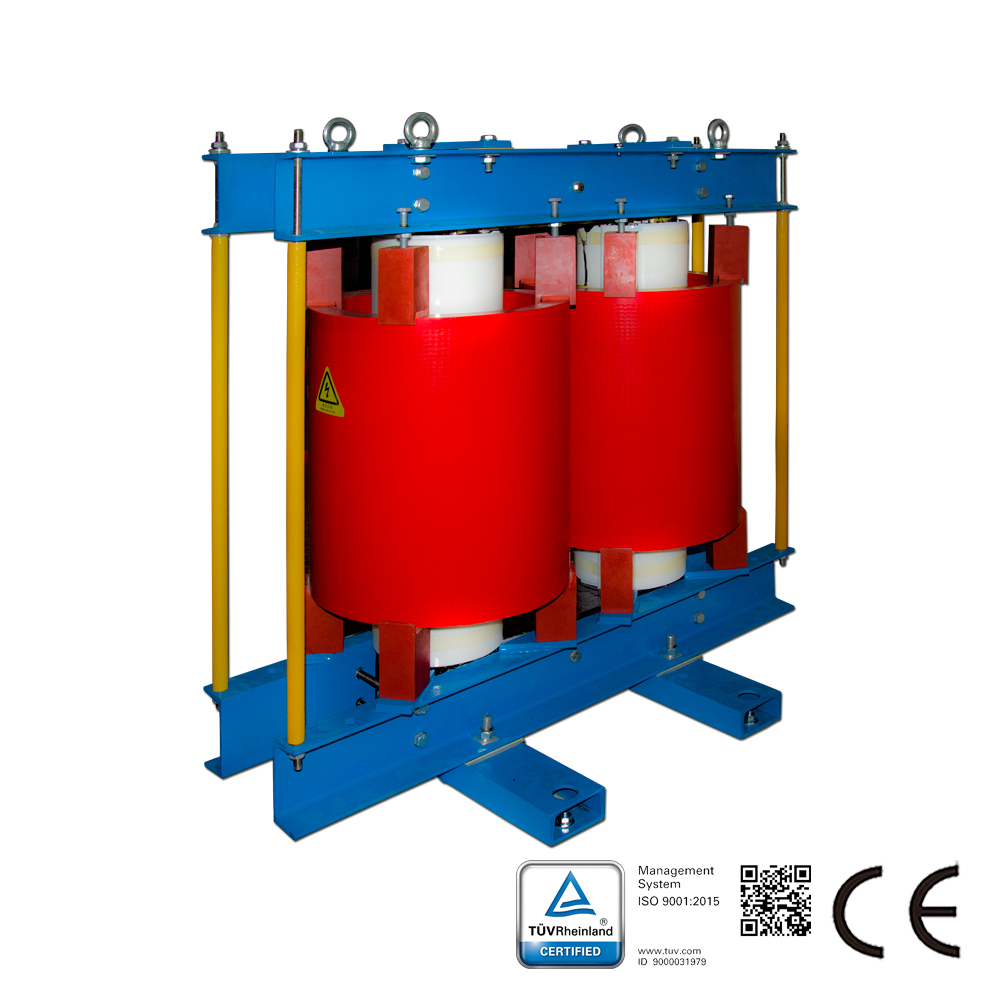

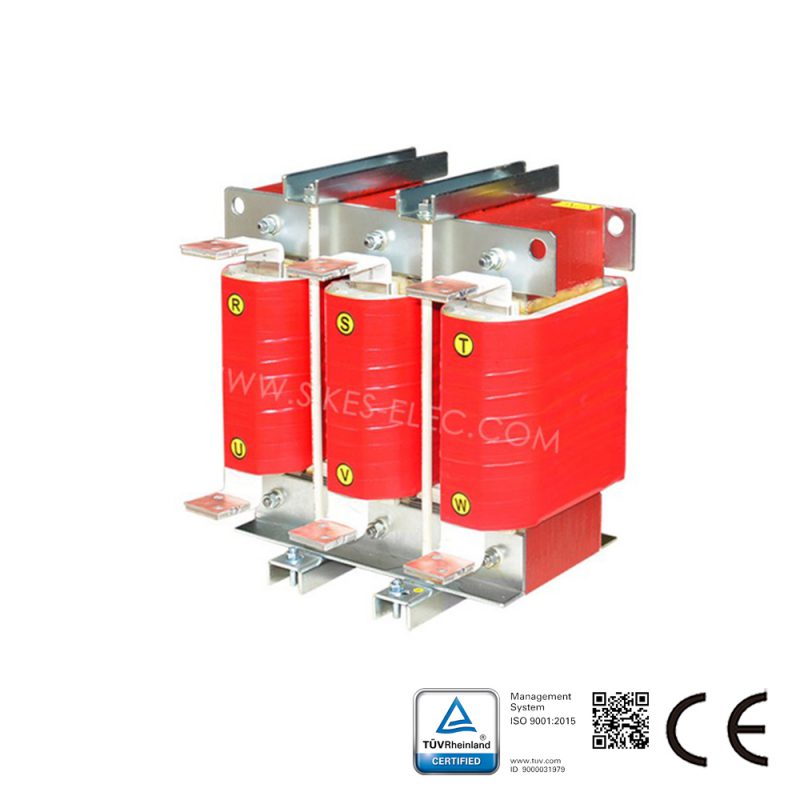

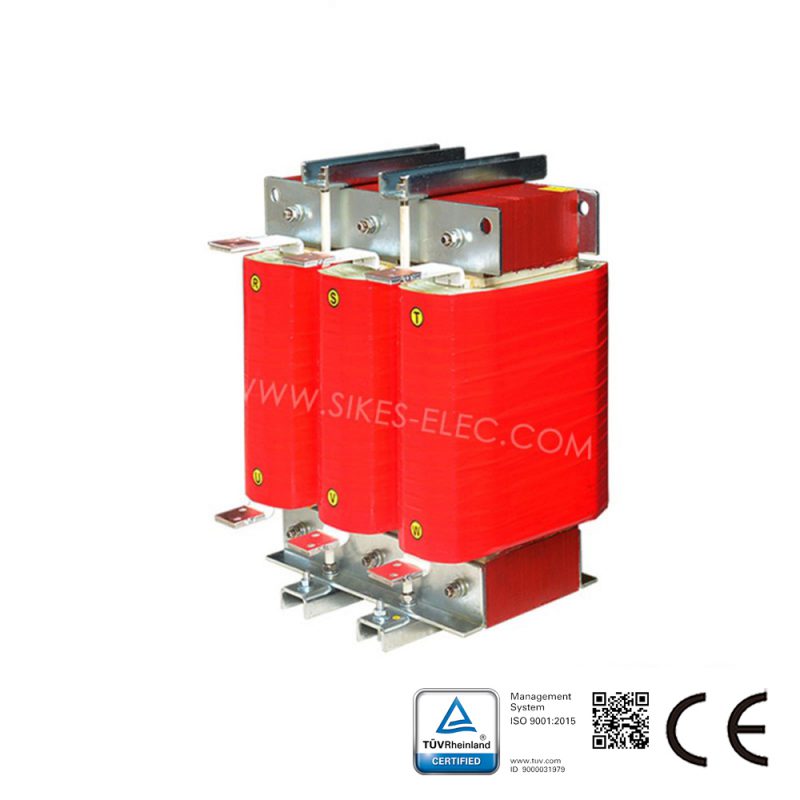

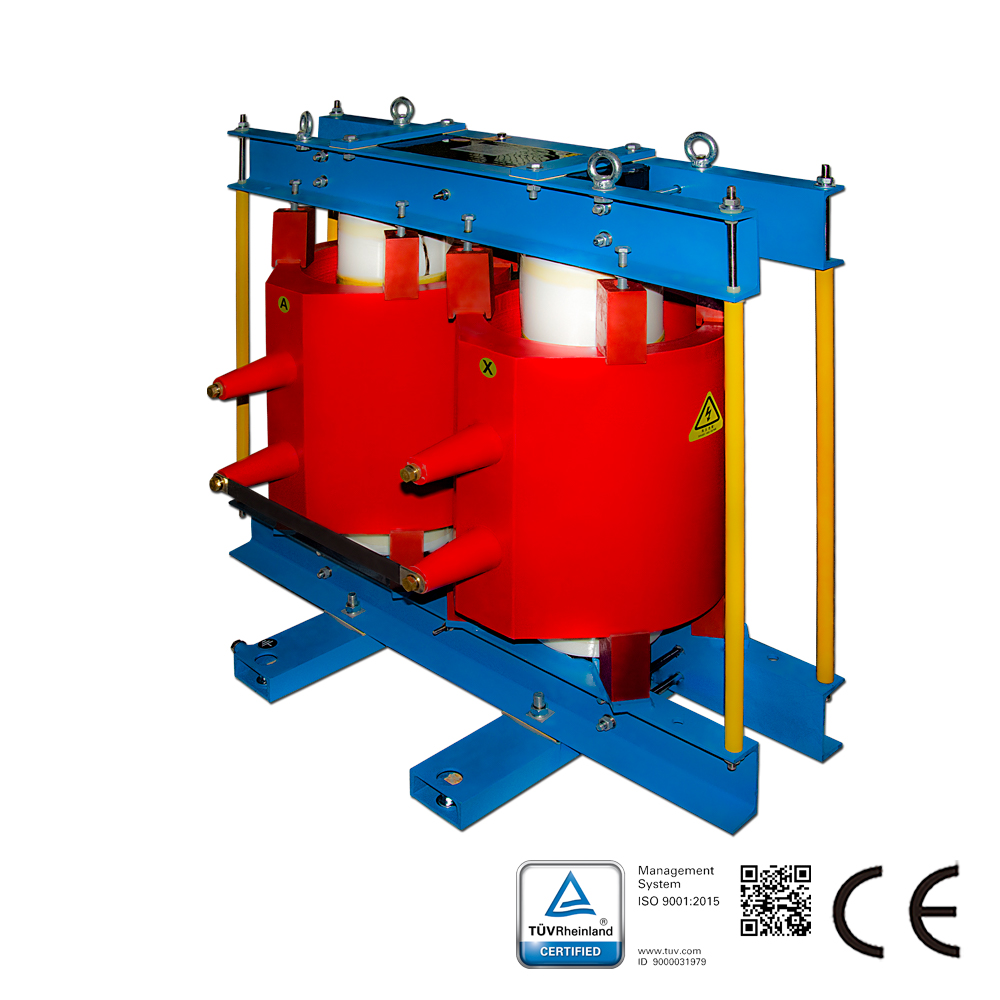

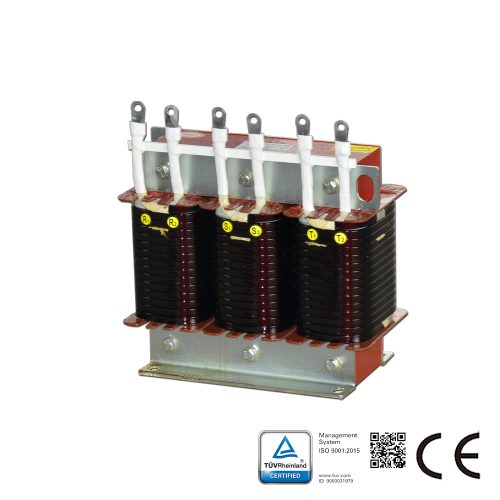

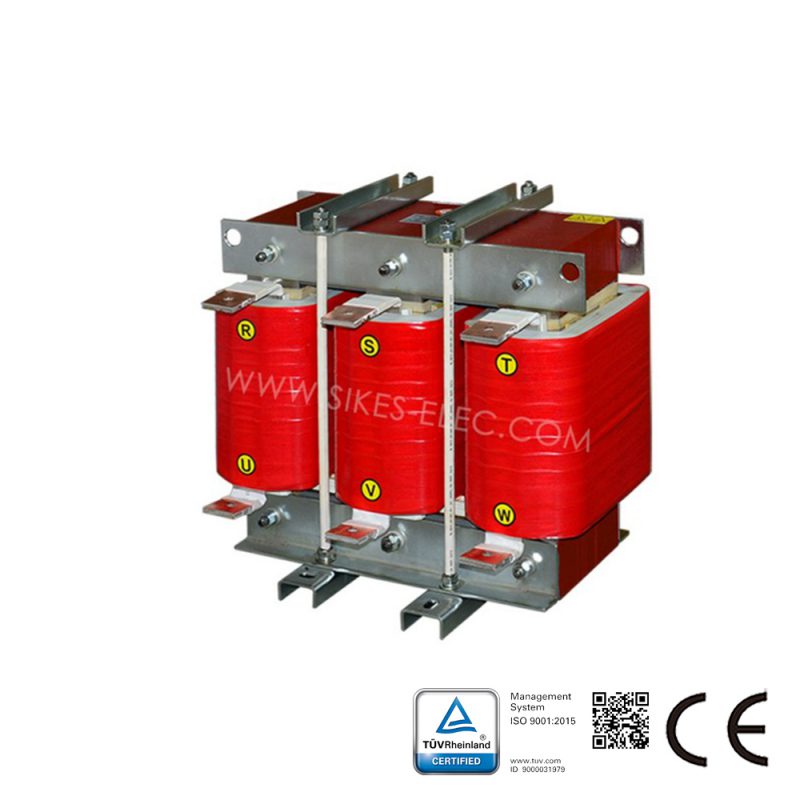

Beschreibung des Filterdrosselspule:

Filterdrosselspulen können in Kombination mit Kondensatoren einen Oberschwingungsfilterkreis bilden, um Oberschwingungsströme im System zu reduzieren, hauptsächlich die 3., 5., 7., 11., 13. und höhere Ordnungen. Die Installation der Filterdrosselspule kann parallel oder in Reihe erfolgen.

Funktion des Filterdrossels:
LCL-Drossel für PWM-Gleichrichter, Trägerfrequenz: ≥2 kHz, Arbeitsfrequenz: 50 Hz, Phase: 3.
Oberschwingungen enthalten die Störungen des Frequenzumrichters für das Stromnetz, Hauptoberschwingungen: 3, 5, 7, 9, 11, 13, 15, 17, 19, auf der Ausgangsseite überwiegend hochfrequente Oberschwingungen von 5–10 kHz.

Technischer Parameter des Filterdrossels:
Nennstrom: ≤5000 A; Nennspannung: <1000 V; Dielektrische Festigkeit: Wicklung-Erde 3000 VAC/50 Hz/60 s ohne Beschädigung. Isolationswiderstand: Wicklung-Erde, Querkernschraube-Erde 500 VDC, Isolationswiderstand ≥100 MΩ; Drosselgeräusch: <65 dB (1 Meter von der Drossel entfernt). Schutzart: IP00; Isolierung: F/H, Norm: IEC289; GB10229-88 (äquivalent zu IEC289:1987).

Anwendung von Filterdrosseln:
Windkraftanlagen, Photovoltaik, Frequenzumrichter und USV.
