Beschreibung des regenerativen Antriebs:
Diese Serie verwendet einen Mikroprozessor-Chip mit schneller Ansprechzeit und hochpräziser Prozesssteuerung, der einen sicheren, stabilen und zuverlässigen Betrieb gewährleistet. Sie ermöglicht den Betrieb des Umrichters in vier Quadranten, kontinuierliche Rückspeisung und eine regenerative Bremsfrequenz unter 40 %. Die elektrische Regenerationswirkungsgrad erreicht bis zu 97 %. Durch SPWM-Modulation werden charakteristische Stromspitzen deutlich reduziert und ein perfekter sinusförmiger Strom erzeugt, die Stromoberschwingungen (THD) auf der Eingangsseite liegen unter 5 %, der Leistungsfaktor beträgt bis zu 99 %. Sie schützt vor Netzrückspeisung, Überhitzung, Überstrom, Phasenausfall, Unterspannung und Kurzschluss.

Merkmale dieser Serie:
Leistungsbereich: 7,5 kVA bis 500 kVA
Nennstrom: 75 A bis 1200 A
Arbeitsgleichspannung: DC 620 V
Ausgangswechselspannung: Dreiphasen-Wechselstrom 400 V
Chopper-Spannung: DC 620 V ±5 V
Betriebsfrequenz: 46 Hz bis 60 Hz
Genauigkeitsindex: Einstellfehler unter 0,5 %
Überlastfähigkeit: 110 % Dauerlast, 150 % 1 Minute, 180 % 2 Sekunden
Adaptiver Anschlussmodus: Keine Polaritätserkennung bei Netz- oder Umrichteranschluss erforderlich, einfache Installation.
Betriebsbedingungen: Integrierte intelligente Lüftersteuerung, Filter für Ober- und Unterschwingungen, externer Kurzschlussschutz.
Schutzart: IP20
Schutzfunktionen: Überstromschutz (OCP), Überspannungsschutz (OVP), Unterspannungsschutz (UVP), Übertemperaturschutz und Verpolungsschutz.
EMV: Entspricht GB/T 17626.4 (IEC 61000-4-4) Stufe 4 Burst-Störfestigkeit; GB/T 17626.3 (IEC 61000-4-3) Stufe 4 Hochfrequenz-Strahlungsfestigkeit; GB/T 17626.2 (IEC 61000-4-2) Stufe 4 ESD-Festigkeit.
Umgebungstemperatur: –10 °C bis +60 °C (eisfrei)
Relative Luftfeuchtigkeit: bis 90 % (nicht kondensierend)
Höhenlage: unter 1000 m
Kühlung: Zwangsbelüftung

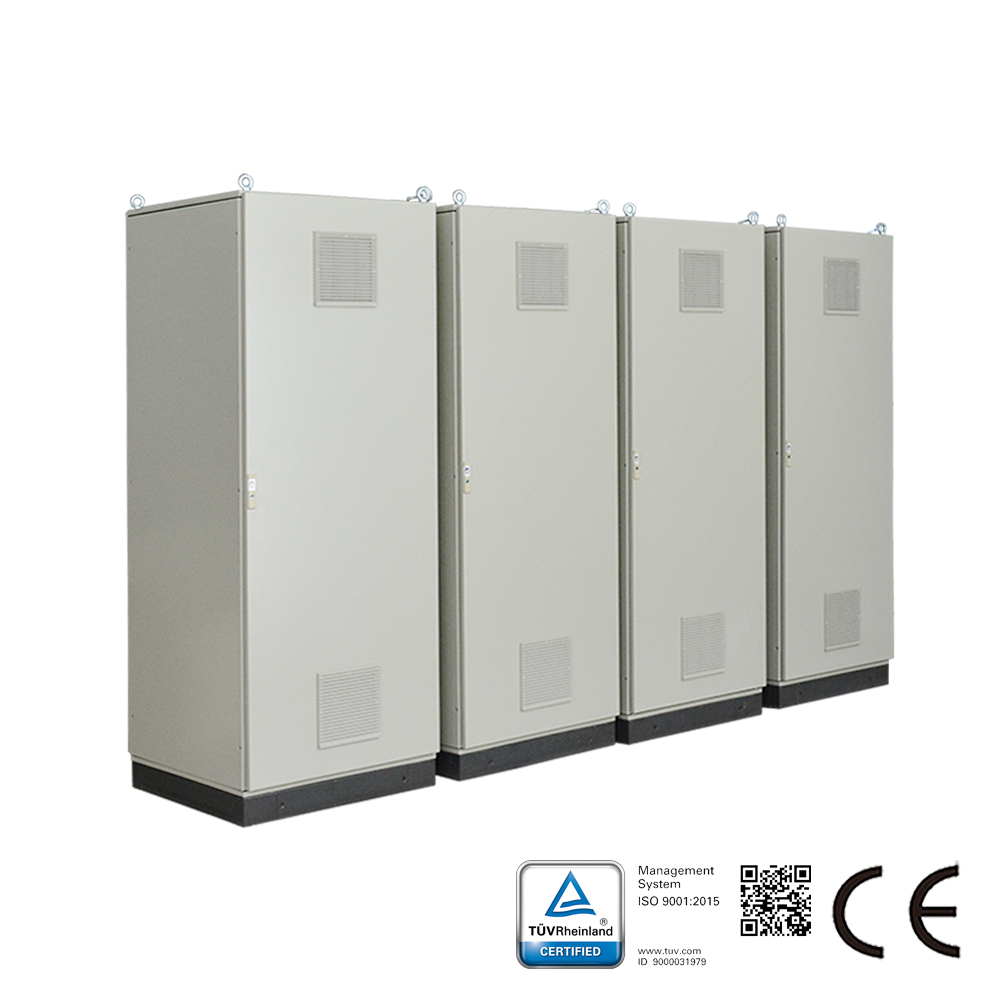

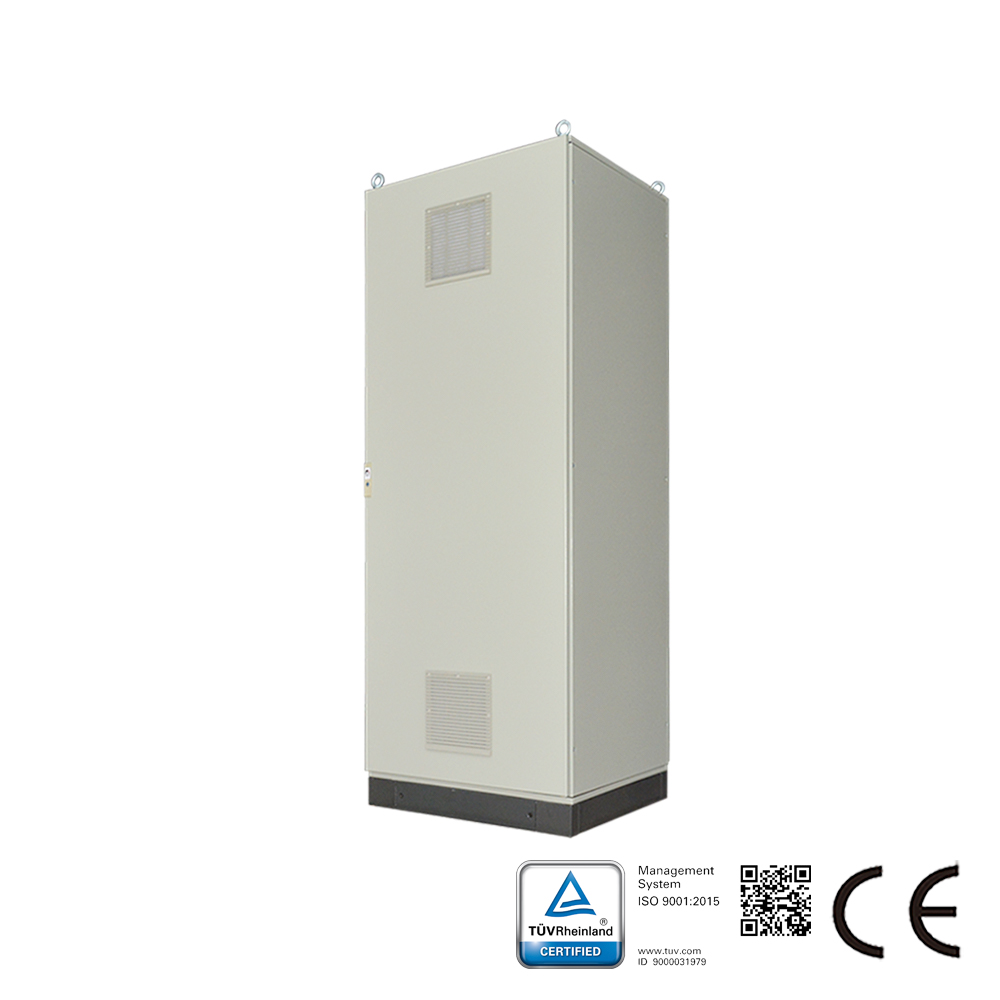

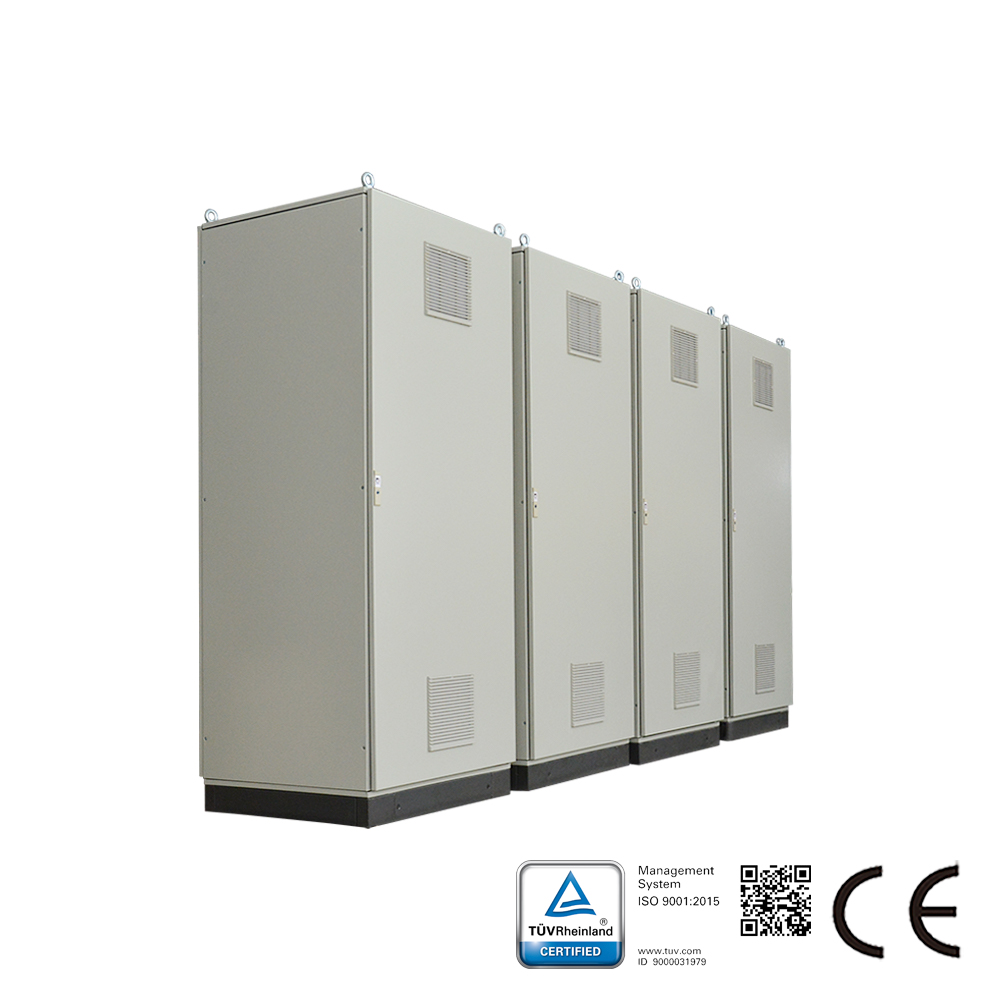

Installationsart: Wandmontage oder Standausführung
Normen: ISO, FCC, CE

Anwendung der regenerativen Antriebstechnik:
Allgemeine regenerative Antriebe – Speziell für alle Frequenzumrichter und Servomotoren geeignet.
